4. Utilisez les touches fléchées ou en sélectionnant la
position « Vtest » pour régler la tension d'essai
5. Utilisez les touches fléchées (,) pour sélectionner
l'une des tensions d'essai suivantes (Vnom): 250, 500,
1000,1500VDC.
norme IEC/EN62446-1, il est recommandé de régler la
tension d'essai Vtest ≥ Vnom du système
6. Utilisez les touches fléchées ou en sélectionnant la
position « Lim. ». À l'écran apparaît la page-écran ci-
contre.
7. Utilisez les touches fléchées (,) pour définir la valeur
limite minimale de référence pour la mesure d'isolation,
qui peut être sélectionnée entre les valeurs 0.05M,
0.1M, 0.23M, 0.25M, 0.50M., 1.00M
Les valeurs 0.25M, 0.50M., 1.00M sont
disponibles pour instruments avec HW 02
8. Connectez l'instrument à la chaîne PV testée comme indiqué dans Fig. 8.
pas que les parafoudres connectés aux câbles de la chaîne / des chaînes doivent
également être déconnectés et qu'il est conseillé de mesurer en amont
d'éventuelles diodes de blocage

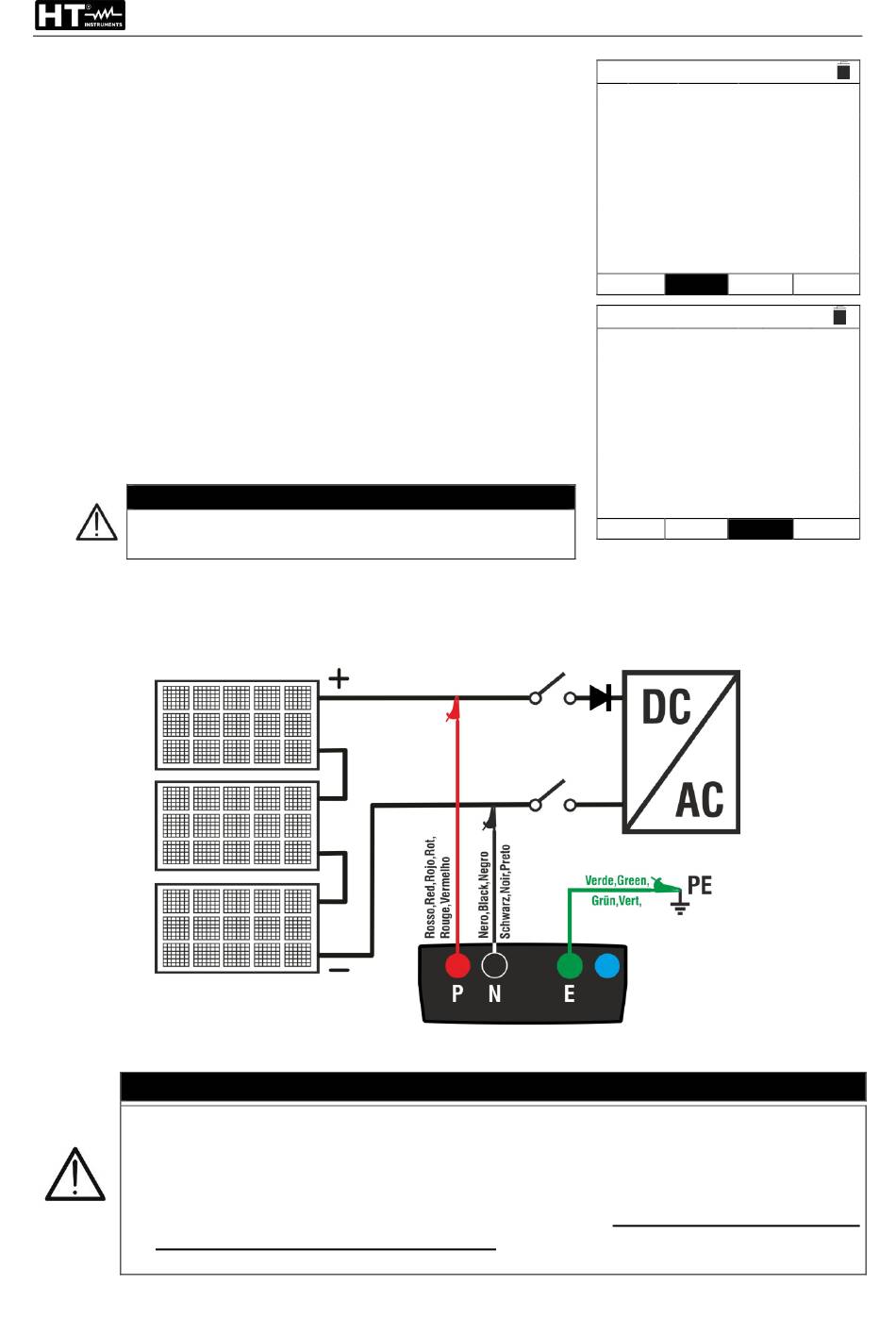

Fig. 8: Connexion de l'instrument pour la mesure de l'isolation en mode GFL
• Lorsque vous appuyez sur la touche GO/STOP , l'instrument peut afficher
plusieurs messages d'erreur (voir § 6.2.3) et, par conséquent, ne pas
effectuer le test. Vérifier et éliminer, si possible, les causes des problèmes
avant de poursuivre le test
• La fonction GFL ne doit être utilisée qu'après avoir effectué la mesure
principale d'isolement (test DUAL) sur les modules et/ou strings avec des
résultats négatifs
Conformément aux dispositions de la
ATTENTION
ATTENTION
FR - 27
PV-ISOTEST
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
N'oubliez
M
V N E
0 V
M
V N E
0 V
