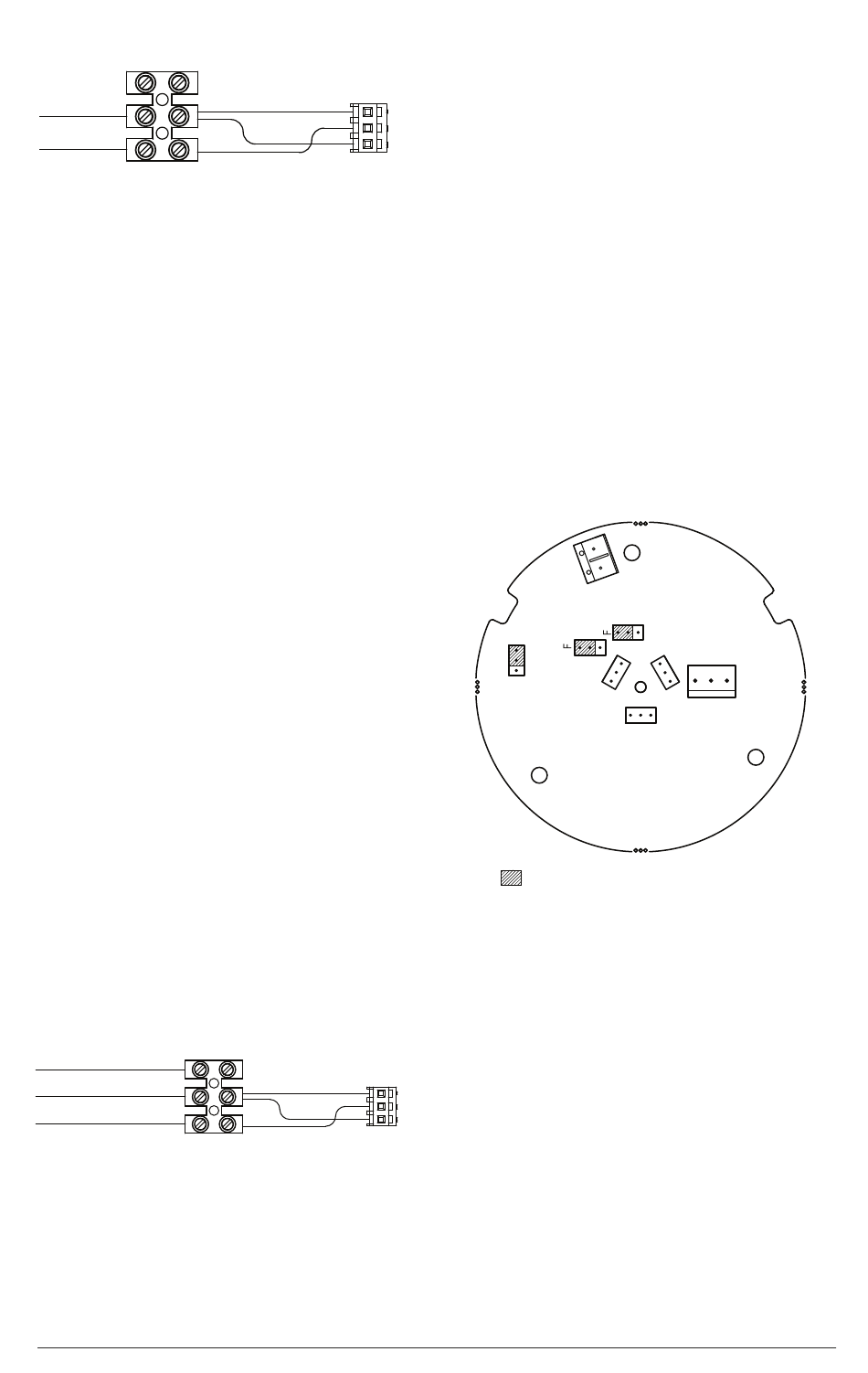

Figure 3 Câblage pour une alimentation unique
LIGNE/+
NEUTRE/−
BLOC DE
JONCTION
7.
Remontez le système d'avertissement DEL modèle
AV1, rétablissez le courant et testez l'appareil pour
un fonctionnement correct.
Alimentations séparées pour la lumière et
l'avertisseur sonore
Dans certains cas, il peut être utile de pouvoir contrôler
la lumière indépendamment de l'avertisseur sonore. Si
c'est le cas, une alimentation séparée pour chacun des
périphériques peut être connectée à la borne. Des fils
d'alimentation de la taille appropriée (12AWG [4.0 mm
maximum) sont requis pour l'installation
Pour connecter la lumière et l'avertisseur sonore à des
sources d'alimentations séparées :
1.
Coupez l'alimentation du système.
2.
Retirez et conservez les trois vis nº 8 qui attachent
la partie supérieure du boîtier à la partie inférieure
du boîtier. Retirez le boîtier supérieur.
3.
Retirez le câblage installé en usine du bloc de
jonction.
4.
Insérez des fils d'alimentation séparés et de la taille
appropriée pour la lumière et l'avertisseur sonore
dans le boîtier par l'entrée du conduit.
5.
Dénudez l'extrémité des fils d'alimentation sur un
maximum de 0,25 po (6,4 mm).
6.
Voir la figure 4. Pour raccorder les fils au bloc de
jonction, insérez les extrémités dénudées des
fils dans le connecteur aussi profondément que
possible puis serrez la vis de serrage. Le couple de
serrage maximal est de 4,5 po-lb (0,5 N•m).
Figure 4 Câblage pour une alimentation séparée
(AVERTISSEUR SONORE)
LIGNE/+
LIGNE/+ (LUMIÈRE)
NEUTRE/−
REMARQUE : S'il est nécessaire de combiner deux fils
NEUTRES/–, connectez-les à la même borne sur le bloc
de jonction.
Federal Signal signaling.fedsig.com
ROUGE
JAUNE
BLANC
CONNECTEUR POUR
CIRCUIT IMPRIMÉ
290A6768
]
2
ROUGE
JAUNE
BLANC
CONNECTEUR POUR
CIRCUIT IMPRIMÉ
290A6769
7.
Remontez le système d'avertissement DEL modèle
AV1, rétablissez le courant et testez l'appareil pour
un fonctionnement correct.
Choisir le mode de fonctionnement
Les connexions temporaires sur les bornes J3, J4 et J5
du circuit imprimé vous permettent de sélectionner la
façon dont le système d'avertissement DEL modèle AV1
fonctionne. Les options sont (réglages d'usine entre
parenthèses) :
•
J3 Vitesse de clignotement : [rapide] ou lente
•
J4 DEL : [intermittent] ou continu
•
J5 Avertisseur sonore : [intermittent] ou continu
La figure 5 montre les emplacements et les réglages
d'usine des trois fils de cavaliers.
Figure 5 Connexion temporaire pour la commande
de la lumière DEL et de l'avertisseur sonore
J4
J3
NIVEAU
CIRCUIT IMPRIMÉ D'ALIMENTATION
INDIQUE LA POSITION RÉGLÉE EN USINE
REMARQUE : Les modes continus pour l'éclairage
et l'avertisseur sonore permettent au système
d'avertissement DEL modèle AV1 d'être utilisé avec
des variations dans les modes de clignotement et les
cycles d'utilisations externes. Par contre, le système
d'avertissement DEL modèle AV1 n'est pas destiné à
être alimenté en continu pendant de longues périodes
de temps. L'utiliser d'une telle manière raccourcira
considérablement la durée de vie de l'avertisseur sonore;
le fonctionnement en continu n'est pas recommandé pour
le système d'avertissement DEL modèle AV1.
J5
3
