Montage sur une surface
Pour monter le système d'avertissement DEL modèle AV1
sur une surface de montage plane :
1.
Retirez et conservez les trois vis nº 8 qui attachent
la partie supérieure du boîtier à la partie inférieure
du boîtier. Retirez le boîtier supérieur (Figure 1).

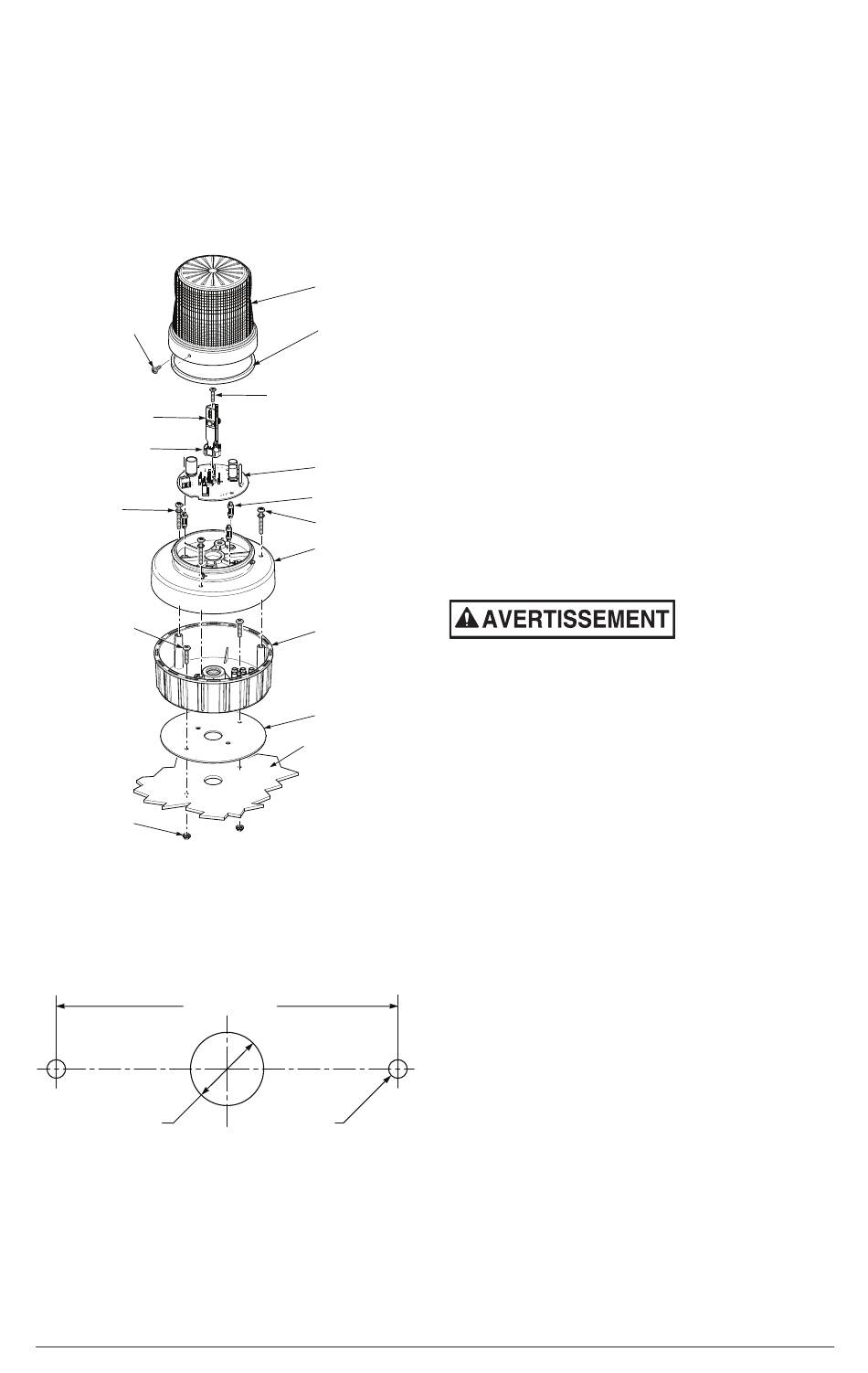

Figure 1 Vue éclatée
VIS DE BLOCAGE
BARRETTES DE CIRCUIT
IMPRIMÉ DU SYSTÈME
D'AVERTISSEMENT DEL AV1
(3 SONT REQUISES)
SUPPORT DE FIXATION
JOINT TORIQUE (3)
VIS DE MONTAGE (2)
ÉCROU HEX (2)
2.
Utilisez le joint comme un modèle ou les
dimensions de la figure pour inscrire trois marques
de perçage sur la surface de montage.
Figure 2 Dimensions des trous de montage
0,75 po (19,1 mm)
3.
Percez un trou d'un diamètre de 3⁄16 pouces
(4,8 mm) à l'emplacement des deux marques de
perçage extérieures pour
le montage.
4.
Percez ou poinçonnez un trou d'un diamètre de
3/4 pouce (19,1 mm) à l'emplacement de la marque
de perçage centrale pour faire passer le fil.
2
LENTILLE
JOINT DE LENTILLE
VIS RETENANT LE SUPPORT
DE FIXATION AVEC LE
GROUPE DE TROIS
BARRETTES DE CIRCUIT
IMPRIMÉ DU SYSTÈME
D'AVERTISSEMENT DEL
MODÈLE AV1
CIRCUIT IMPRIMÉ
D'ALIMENTATION
SUPPORT DE CIRCUIT
IMPRIMÉ (3)
VIS n° 8 (3)
PARTIE SUPÉRIEURE
DU BOÎTIER
PARTIE INFÉRIEURE
DU BOÎTIER
JOINT POUR MONTAGE
SUR UNE SURFACE
SURFACE DE MONTAGE
3,50 po (88,9 mm)
0,188 po (4,8 mm)
5.
Utilisez un petit poinçon ou perceuse de 3/16"
(4,8 mm) pour ouvrir les orifices prédécoupés
appropriés dans le boîtier inférieur.
6.
Centrez les trous de montage du joint en
caoutchouc sur les trous de fixation de la surface
de montage.
7.
Centrez les trous de montage du boîtier inférieur
sur les trous de fixation du joint en caoutchouc.
8.
Fixez l'ensemble à la surface de montage en
utilisant les deux vis de montage.
9.
Référez-vous à la section « Câblage du système
d'avertissement DEL modèle AV1 » pour terminer
l'installation.
Câblage du système
Le système d'avertissement DEL modèle AV1 est livré de
l'usine avec deux fils de connexion chromocodés pour le
câblage à une boîte de jonction. Il suffit d'enlever les fils
installés en usine et d'effectuer les connexions sur le bloc
de jonction situé dans le bas du boîtier pour connecter le
système d'avertissement DEL modèle AV1 directement à
une source d'alimentation.
RISQUE DE CHOC — Ne pas brancher la lumière au
système pendant que la source d'alimentation est
allumée. Le non-respect de cet avertissement peut
causer des blessures graves ou mortelles.
Alimentation unique pour la lumière et
l'avertisseur sonore
Des fils d'alimentation de la taille appropriée sont requis
290A6766
pour l'installation (12AWG [4.0 mm2] maximum).
Pour connecter la lumière à une source d'alimentation
unique pour l'appareil :
1.
Coupez l'alimentation du système.
2.
Retirez et conservez les trois vis nº 8 qui attachent
la partie supérieure du boîtier à la partie inférieure
du boîtier. Retirez le boîtier supérieur.
3.
Retirez le câblage installé en usine du bloc de
jonction.
4.
Insérez des fils d'alimentation de la taille
290A6767
appropriée dans le boîtier par l'entrée du conduit.
5.
Dénudez l'extrémité des fils d'alimentation sur un
maximum de 0,25 po (6,4 mm).
6.
Voir la figure 3. Pour raccorder les fils au bloc de
jonction, insérez les extrémités dénudées des
fils dans le connecteur aussi profondément que
possible puis serrez la vis de serrage. Le couple de
serrage maximal est de 4,5 po-lb (0,5 N•m).
Federal Signal signaling.fedsig.com
