Česky
Normální provoz: během normálního provozu
1.
se na displeji zobrazuje aktuálně naměřený tlak
a aktuální rychlost motoru jako hodnota kmitočtu.
Pohotovostní režim: v pohotovostním reži-
2.
mu nebo v případě přerušení přívodu proudu
zobrazí displej naposledy naměřený tlak a nápis
„Stand-by". V pohotovostním režimu nedochází
k automatickému spouštění!
V, I: napětí a proud
3.
Displej zobrazuje vstupní napětí na invertoru
a příkon motoru.
Ti, Ta: zobrazení teploty
4.
Displej zobrazí okolní teplotu v invertoru a v IGBT
výkonového modulu. Tyto teploty mají vliv na in-
teligentní řízení výkonu, který omezuje maximální
hodnotu kmitočtu motoru v okamžiku dosažení
stanovené mezní hodnoty před spuštěním alarmu
(nastavení z výroby).
Jazyk: uživatelský jazyk
5.
Displej zobrazuje aktuálně zvolený uživatelský ja-
zyk. Je možný výběr z několika jazyků. Ke změně
jazyka stiskněte tlačítko „+" nebo „-".
6.3.2 Nastavení provozních parametrů
Všechny parametry se zobrazují na displeji frek-
venčního měniče. Řízení a také změny hodnot se
provádí v menu pomocí tlačítek pod displejem.

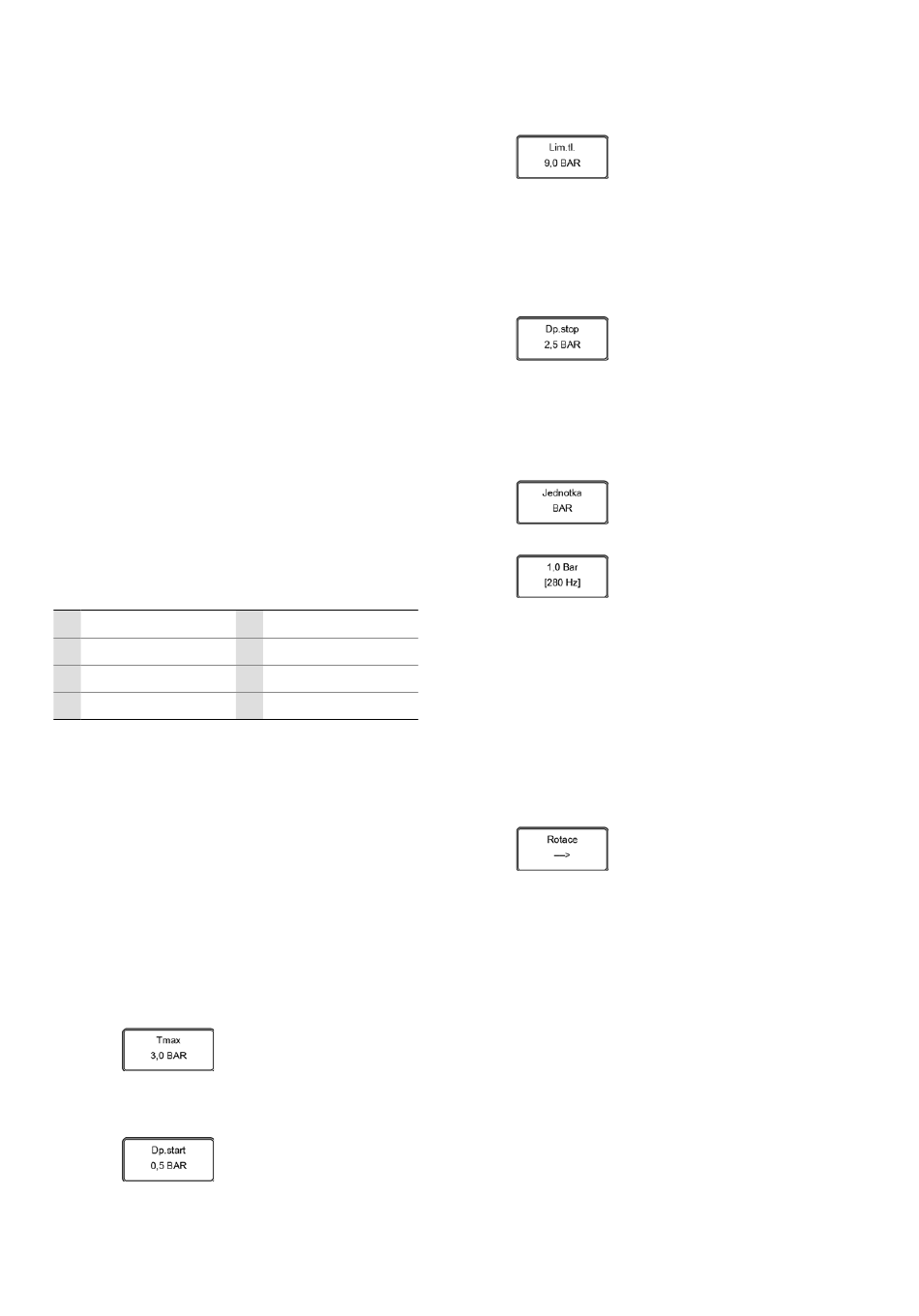

Fig. 8: Provozní parametry
1 Tmax
2 Dp Start
3 Lim.tl.
4 Dp Stop
Provozní parametry jsou v menu při normálním
provozu skryty a jsou potřeba pouze při instalaci.
Chcete-li k těmto bodům v menu získat přístup,
je nutné čerpadlo přepnout do pohotovostního
režimu. V takovém případě přidržte stisknutá
zároveň tlačítka „+" a „-" po dobu 5 s.
Chcete-li přecházet mezi jednotlivými parametry,
stiskněte tlačítka šipek „»" nebo „«". Chcete-li
určitou hodnotu změnit, stiskněte tlačítka
„+" nebo „-". Chcete-li menu opět opustit,
stiskněte tlačítko „ON-OFF/Reset".
Rozsah možných nastavení, nastavení z výroby
a také doporučená nastavení jednotlivých funkcí
najdete v tabulce v příloze (kap. 10.2).
Tmax: požadovaný tlak
1.
k dispozici na všech čerpacích místech.
Dp.start: negativní diferenční tlak pro stanovení
2.
spínacího tlaku
otevření čerpacího místa, lze nastavit diferenční
tlak „Dp Start". Tato hodnota udává, od jakého
182
5 Jednotka
6 Imax
7 Rotace
Pomocí hodnoty Tmax se
nastavuje požadovaný tlak pro
zařízení. Nastavený tlak je
Při otevření čerpacího místa
poklesne tlak v zařízení. Aby se
čerpadlo nerozběhlo při každém
rozdílu vůči „Tmax" se čerpadlo zapne
(Tmax - Dp Start = čerpadlo se rozeběhne).
Lim.tl.: maximální přípustný tlak zařízení
3.
Při dosažení uvedené hraniční
hodnoty se čerpadlo automatic-
ky vypne a na displeji se zobrazí
chybové hlášení E9 (přetlak).
Čerpadlo se automaticky znovu nezapne.
K opětovnému zapnutí musí obsluha nejprve
potvrdit chybové hlášení a čerpadlo znovu
nastartovat.
Dp.stop: pozitivní diferenční tlak pro stanovení
4.
vypínacího tlaku
Po zavření posledního čerpacího
místa běží čerpadlo ještě po
dobu nastavenou ve výrobě
(doba doběhu). Tím roste tlak v zařízení. Aby se
předešlo přetížení zařízení, lze nastavit diferenční
tlak „Dp Start". Tato hodnota udává, od jakého
rozdílu vůči „Tmax" se čerpadlo vypne
(Tmax + Dp Stop = čerpadlo se vypne).
Jednotka: nastavení jednotky tlaku (bar nebo PSI)
5.
Imax:
6.
Pomocí této hodnoty definujete
maximální příkon v normálním
provozu. Dojde-li k překročení
této hodnoty, resp. tato hodnota bude menší než
0,5 A, čerpadlo se vypne. Bude-li během instalace
nastavena hodnota 0,5 A, je nutné při každém
zapnutí čerpadla zadat mezní hodnotu „Imax".
Čerpadlo se spustí teprve po zadání mezní
hodnoty.
Nastavená hodnota „Imax" nesmí být větší než
udávaný jmenovitý proud na typovém štítku.
Při vyšší hodnotě by došlo k přetížení a úplnému
zničení čerpadla!
Rotace: změna směru otáčení
7.
6.4 Uvedení do provozu
Pracovní prostor agregátu není místo, kde se
mohou zdržovat osoby! Při spouštění a/nebo
během provozu se v pracovním prostoru
čerpadla nesmí zdržovat žádné osoby.
6.4.1 První uvedení zařízení do provozu
Před prvním uvedením zařízení do provozu
zkontrolujte:
• Čerpadlo bylo správně namontováno a připojeno.
• Byla provedena kontrola izolace.
• Provozní parametry na frekvenčním měniči (u za-
řízení TWU 3-...-HS-ECP) jsou správně nastaveny.
• Zařízení bylo odvzdušněno a propláchnuto.
6.4.2 Odvzdušnění čerpadla a potrubí
• Otevřete všechna šoupata ve výtlačném potrubí.
• Zapněte čerpadlo. Chcete-li obejít integrovanou
ochranu proti běhu nasucho TWU 3-...-HS-ECP,
přidržte stisknuté tlačítko „+" na frekvenčním
UVEDENÍ DO PROVOZU
