UVEDENÍ DO PROVOZU
že by se mohly vytvářet jedovaté plyny, musí být
zajištěno dostatečné větrání.
6.1 Elektroinstalace
Připojení čerpadla a umístění přívodního vedení
probíhá podle kapitoly „Instalace" a podle směrnic
VDE a platných národních předpisů.
Čerpadlo je zajištěno a uzemněno podle předpisů.
Dbejte na smysl otáčení! V případě nesprávného
směru otáčení nedosáhne čerpadlo uvedeného
výkonu a může být poškozeno.
Všechna hlídací zařízení jsou připojena a byla
zkontrolována na bezvadnou funkci.
NEBEZPEČÍ způsobené elektrickým proudem!
Důsledkem neodborného zacházení s elektři-
nou hrozí nebezpečí života! Všechna připojení
musí být provedena kvalifikovaným elektri-
kářem!
6.2 Hlídání smyslu otáčení
Kontrola směru otáčení se provádí prostřednic-
tvím frekvenčního měniče.
• Čerpadlo s integrovaným frekvenčním měničem
(TWU 3-...-HS-I) se automaticky otáčí ve správ-
ném směru.
• U provedení s externím frekvenčním měničem
(TWU 3-...-HS-ECP) se směr otáčení zobrazuje
na displeji a lze jej nastavit pomocí menu.
Viz část „Nastavení provozních parametrů".
6.3 Ovládání a funkce (TWU 3-...-HS-ECP)
Po dokončení všech montážních prací je nutné
nastavit provozní parametry na frekvenčním
měniči.
Tato nastavení je možné provést pouze u prove-
dení „ECP". U provedení „I" s interním frekven-
čním měničem nelze provést žádná další nasta-
vení.
Přehled funkcí
• Konstantní tlak na čerpacím místě
• Pozvolné spuštění a doběh za účelem zmírnění
tlakových rázů
• Ochrana proti běhu nasucho při nedostatku vody
na přítoku
• Automatický reset ochrany proti běhu nasucho po
předem zadané době
• Kontrola netěsností
• Kontrola směru otáčení a také přepnutí směru
otáčení
• Přídavné připojení pro rozšíření funkcí
Návod k montáži a obsluze Wilo-Sub TWU 3-...-HS (High Speed)

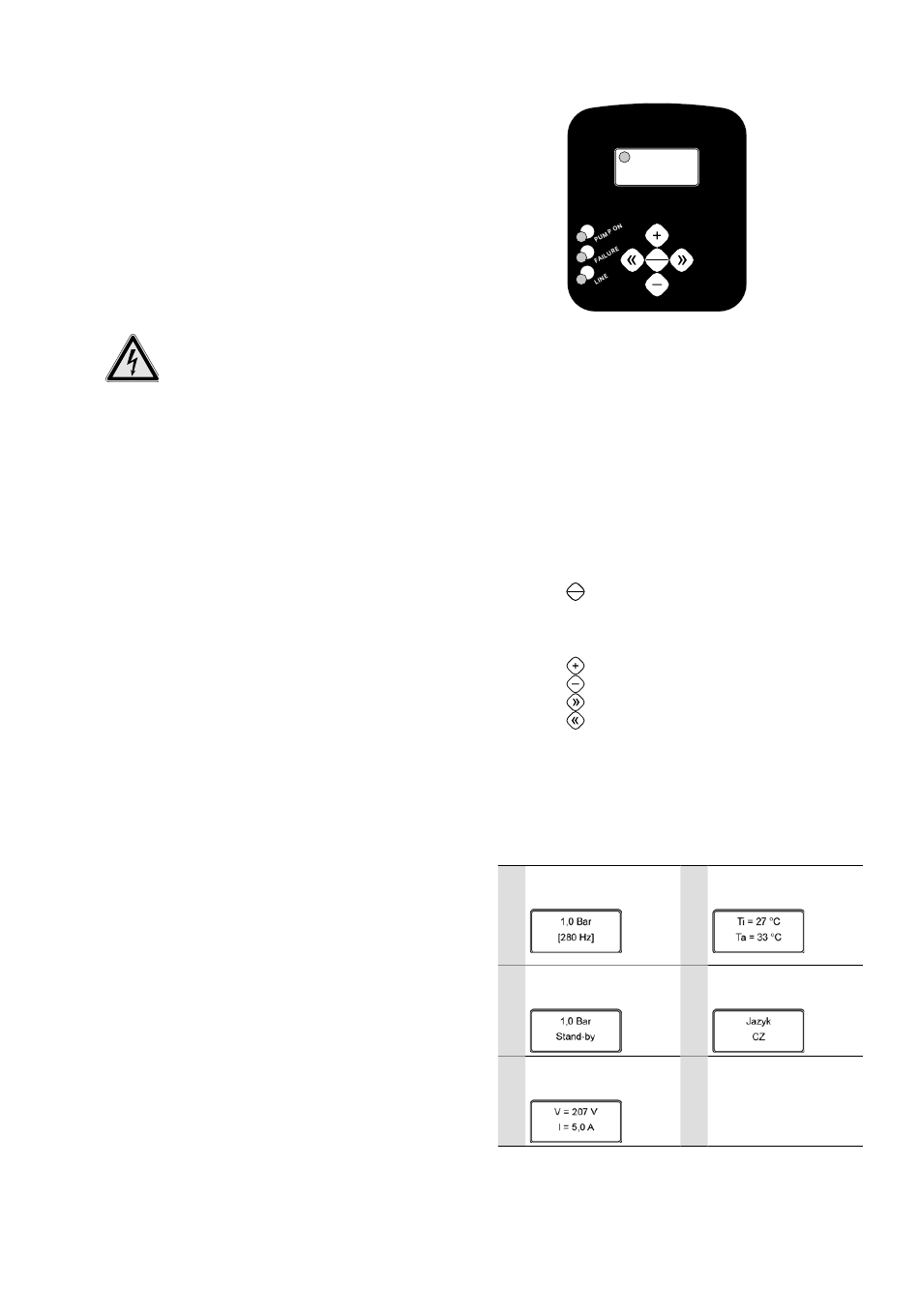

Fig. 6: Ovládací prvky
1
4
3
ON/OFF
RESET
2
• Displej (1)
• Zelená LED kontrolka (2) síťového napětí:
Zelená LED kontrolka svítí, je-li přívod proudu
připojen správně. Je-li přívod proudu připojen
nesprávně, LED kontrolka nesvítí.
• Červená LED kontrolka (3) chybového hlášení:
Červená LED kontrolka svítí, došlo-li k chybě.
V seznamu chyb vyhledejte, ke které chybě došlo.
• Žlutá LED kontrolka (4) provozního stavu
čerpadla:
Žlutá LED kontrolka signalizuje provozní stav
čerpadla. Jestliže LED kontrolka svítí, čerpadlo
pracuje. Je-li LED kontrolka vypnuta, je čerpadlo
v pohotovostním režimu.
• ON/OFF Klávesa „ON-OFF/Reset": Změna z pohoto-
RESET
vostního režimu (OFF) do provozního stavu
(ON); slouží k resetování alarmů a chybových
hlášení
• Tlačítko „+": Zvyšuje zobrazenou hodnotu
• Tlačítko „-": Snižuje zobrazenou hodnotu
• Tlačítko „»": Listuje směrem dopředu v menu
• Tlačítko „«": Listuje směrem dozadu v menu
6.3.1 Hlavní menu
Všechny parametry se zobrazují na displeji frek-
venčního měniče. Řízení a také změny hodnot se
provádí v menu pomocí tlačítek pod displejem.
Fig. 7: Hlavní menu
Zobrazení během
normálního provozu
1
Zobrazení v pohoto-
vostním režimu
2
Napětí a proud
3
Parametry lze zobrazit v pohotovostním režimu
a při provozu. Chcete-li přecházet mezi jed-
notlivými parametry, stiskněte tlačítka šipek
„»" nebo „«".
Interní teploty
4
Uživatelský jazyk
5
Česky
