4.3. Configuration de la pompe et des vannes
Si la pression du système est insuffisante, un étalonnage du système hydraulique doit
être effectué. Si cela ne s'améliore pas, une pompe externe (voir 4.3.1) peut être
intégrée au système en amont de la pompe à chaleur.
4.3.1 Pompe externe
Proposition d'installation pour systèmes à basse pression (<0,15 bar). Lorsque
l'appareil est connecté en série à une source d'eau, le débit d'eau est probablement
insuffisant et une pompe est nécessaire pour générer le débit d'eau nécessaire. Un
exemple de raccordement en série à une source d'eau est le retour du chauffage des
locaux ou du plancher chauffant (fig. 11).

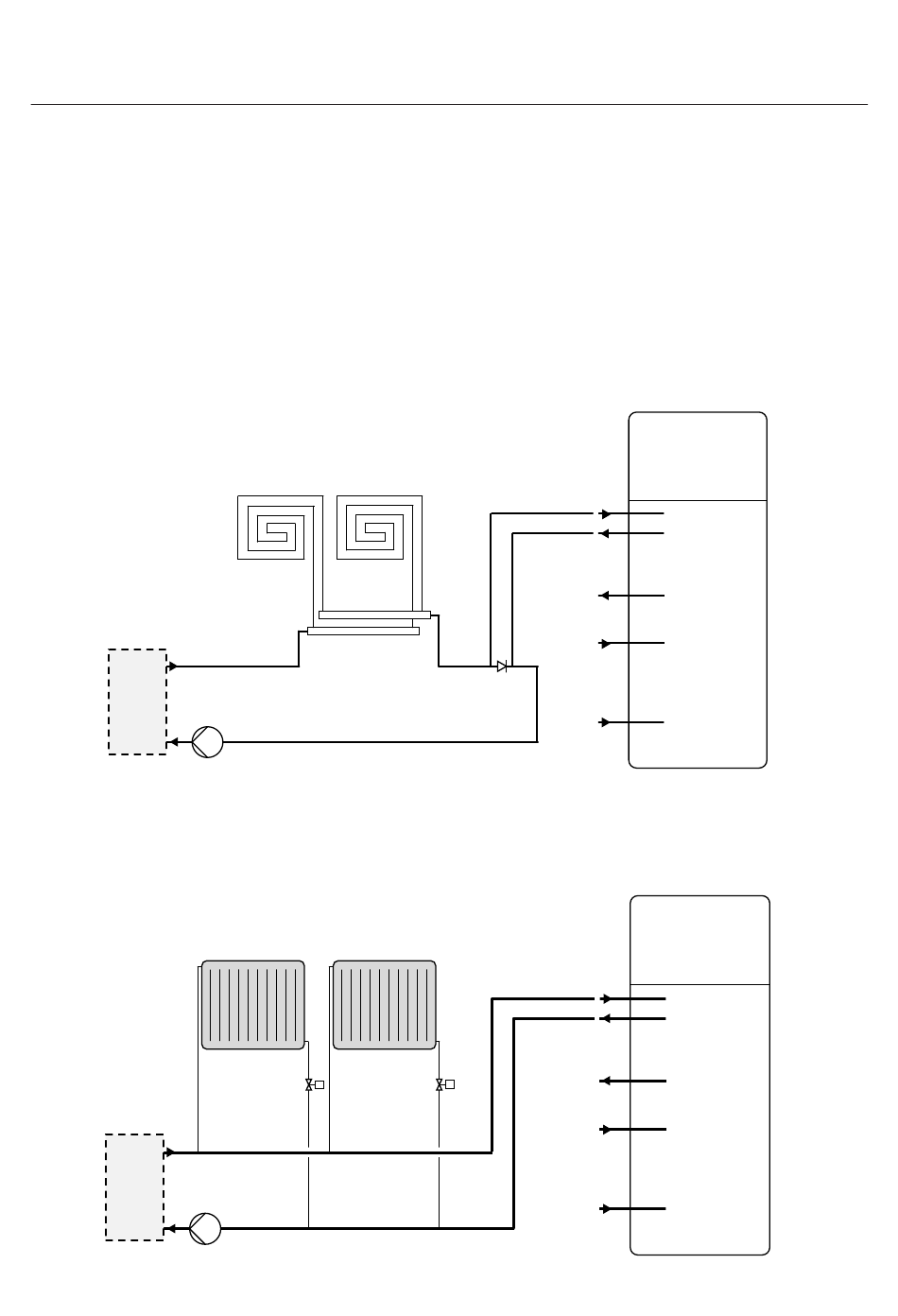

Figure 11 - Installation en série possible pour les appareils équipés d'une pompe.
4.3.2 Vanne
Lorsque l'appareil est connecté parallèlement à une source d'eau, le débit d'eau est
probablement suffisant et une vanne est nécessaire pour réguler le débit d'eau. Un
exemple d'un tel raccordement est le chauffage urbain (fig. 12).
Figure 12 - Installation en parallèle possible pour les appareils équipés d'une soupape.
XL3
XL4
XL2
½
XL5
XL1
XL3
XL4
XL2
½
XL5
XL1
19
