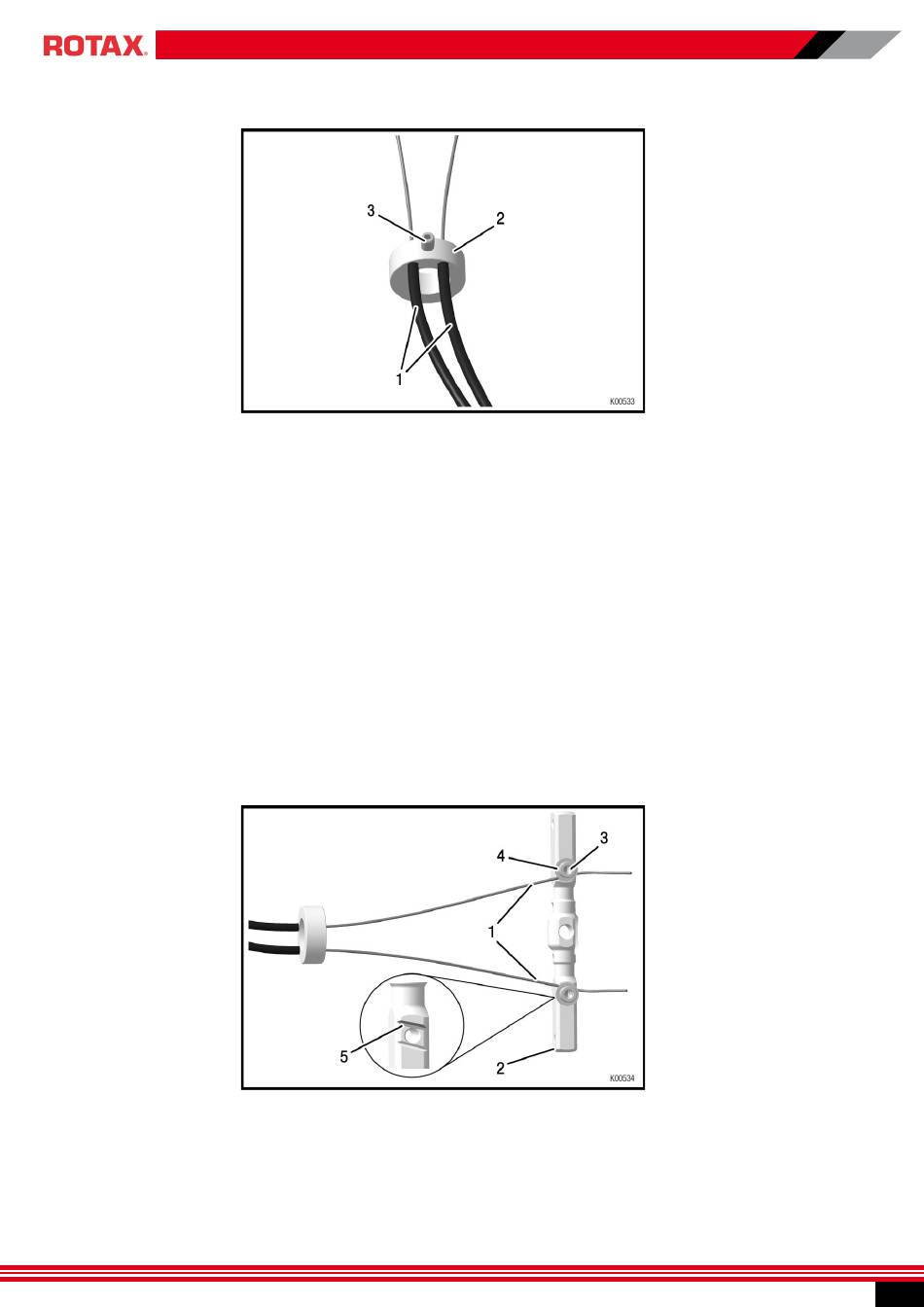

Passer les deux câbles de commande (rep.1) à travers l'arrêt de gaine (rep.2). Monter la vis de réglage
Î
(rep.3) sur l'arrêt de gaine. Ne pas serrer la vis pour le moment.
Serrer à la main les deux câbles (rep.1) sur le levier de commande (rep.2), utiliser les vis CHC M6 (rep.3) et
Î
les rondelles (rep.4). Attention au sens de montage du levier de commande.
‹ Remarque : Les encoches (rep.5) du levier de commande servent à guider les câbles. Les extrémités des
câbles doivent être guidés vers l'extérieur du levier de commande.
Les câbles peuvent être montés dans deux positions sur le levier de commande.
Position 1 :
Le câble est fixé à l'intérieur de la position 5.
Résultat: Déplacement long des palettes, mais moins d'effort.
Position 2 :
Le câble est fixé à l'extérieur de la position 5.
Résultat: Déplacement court des palettes, mais plus d'effort.
OM_DD2_EVO_02
02/2023
fig.49
fig.50
29
