8.1. MESURES

8.1.1. DÉFINITION

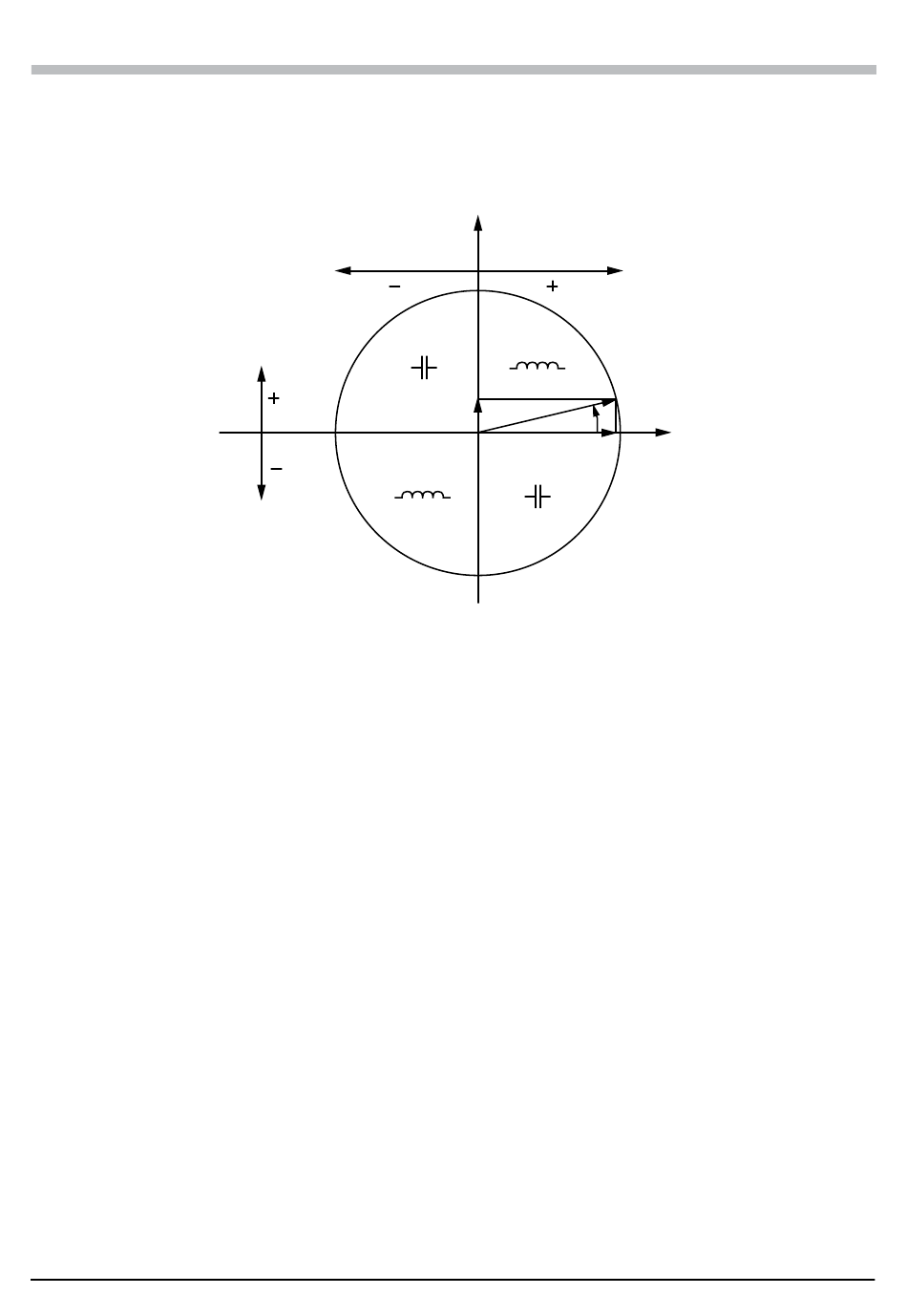

Représentation géométrique des puissances active et réactive :
Puissance
réactive
consommée
Puissance
réactive
fournie
Schéma conforme à l'annexe B de l'IEC 62053-24.
La référence de ce schéma est le vecteur de courant (fixé sur la partie droite de l'axe).
Le vecteur de tension V varie dans sa direction en fonction de l'angle de phase φ.
L'angle de phase φ , entre la tension V et le courant I, est considéré positif dans le sens mathématique du terme (sens antihoraire).
8.1.2. ÉCHANTILLONNAGE
8.1.2.1. Période d'échantillonnage
Elle dépend de la fréquence du réseau : 50 Hz, 60 Hz ou 400 Hz.
La période d'échantillonnage est calculée toutes les secondes.
■ Fréquence du réseau f = 50 Hz
■ Entre 42,5 et 57,5 Hz (50 Hz ± 15 %), la période d'échantillonnage est verrouillée à la fréquence du réseau. 128 échan-
tillons sont disponibles pour chaque cycle du réseau.
■ En dehors de la plage 42,5–57,5 Hz, la période d'échantillonnage est de 128 x 50 Hz.
■ Fréquence du réseau f = 60 Hz
■ Entre 51 et 69 Hz (60 Hz ± 15 %), la période d'échantillonnage est verrouillée à la fréquence du réseau. 128 échantillons
sont disponibles pour chaque cycle du réseau.
■ En dehors de la plage 51–69 Hz, la période d'échantillonnage est de 128 x 60 Hz.
■ Fréquence du réseau f = 400 Hz
■ Entre 340 et 460 Hz (400 Hz ± 15 %), la période d'échantillonnage est verrouillée à la fréquence du réseau. 16 échantillons
sont disponibles pour chaque cycle du réseau.
■ En dehors de la plage 340–460 Hz, la période d'échantillonnage est de 16 x 400 Hz.
Un signal continu est considéré hors des gammes de fréquence. La fréquence d'échantillonnage est alors, selon la fréquence du
réseau présélectionnée, 6,4 kHz (50/400 Hz) ou 7,68 kHz (60 Hz).
Enregistreur de Puissance et d' énergie Modèles PEL 112 & 113 - Notice de Fonctionnment

8. ANNEXE

Q
Puissance Puissance
active fournie active consommée
2
Q
3
Figure 37
1
S
φ
P
P
4
