6.2.3.5. Température
Pour V, U, I, P, Q, S, PF et E:
■ 300 ppm/°C, avec 5% < I < 120% et PF = 1
■ 500 ppm/°C, avec 10% < I < 120% et PF = 0,5 inductif
Offset en DC
■ V : 10 mV/°C typique
■ I : 30 ppm x Inom /°C typique
6.2.3.6. Influence du champ magnétique
Pour entrées courant où sont branchés des capteurs de courant flexible MiniFlex ou AmpFlex
6.2.4. CAPTEURS DE COURANT
6.2.4.1. Précautions d'utilisation
Reportez-vous à la fiche de sécurité ou à la notice de fonctionnement fourni avec vos capteurs de courant.
Les pinces ampèremétriques et les capteurs de courant flexibles servent à mesurer le courant circulant dans un câble sans ouvrir
le circuit. Ils isolent également l'utilisateur des tensions dangereuses présentes sur le circuit.
Le choix du capteur de courant à utiliser dépend du courant à mesurer et du diamètre des câbles.
Lorsque vous installez des capteurs de courant, dirigez la flèche qui se trouve sur le capteur vers la charge.
6.2.4.2. Caractéristiques
Les gammes de mesure sont celles des capteurs de courant. Parfois, elles peuvent différer des plages mesurables par le PEL.
Consultez la notice de fonctionnement fournie avec le capteur de courant.
a) MiniFlex MA194
Le capteur de courant flexible MiniFlex peut être utilisé pour mesurer le courant dans un câble sans ouvrir le circuit. Il sert également
à isoler des tensions dangereuses présentes sur le circuit. Ce capteur ne peut être utilisé que comme un accessoire d'un appareil.
Si vous avez plusieurs capteurs, vous pouvez les marquer chacun avec une des bagues de couleur fournies avec l'appareil pour
identifier la phase. Branchez ensuite le capteur sur l'appareil.

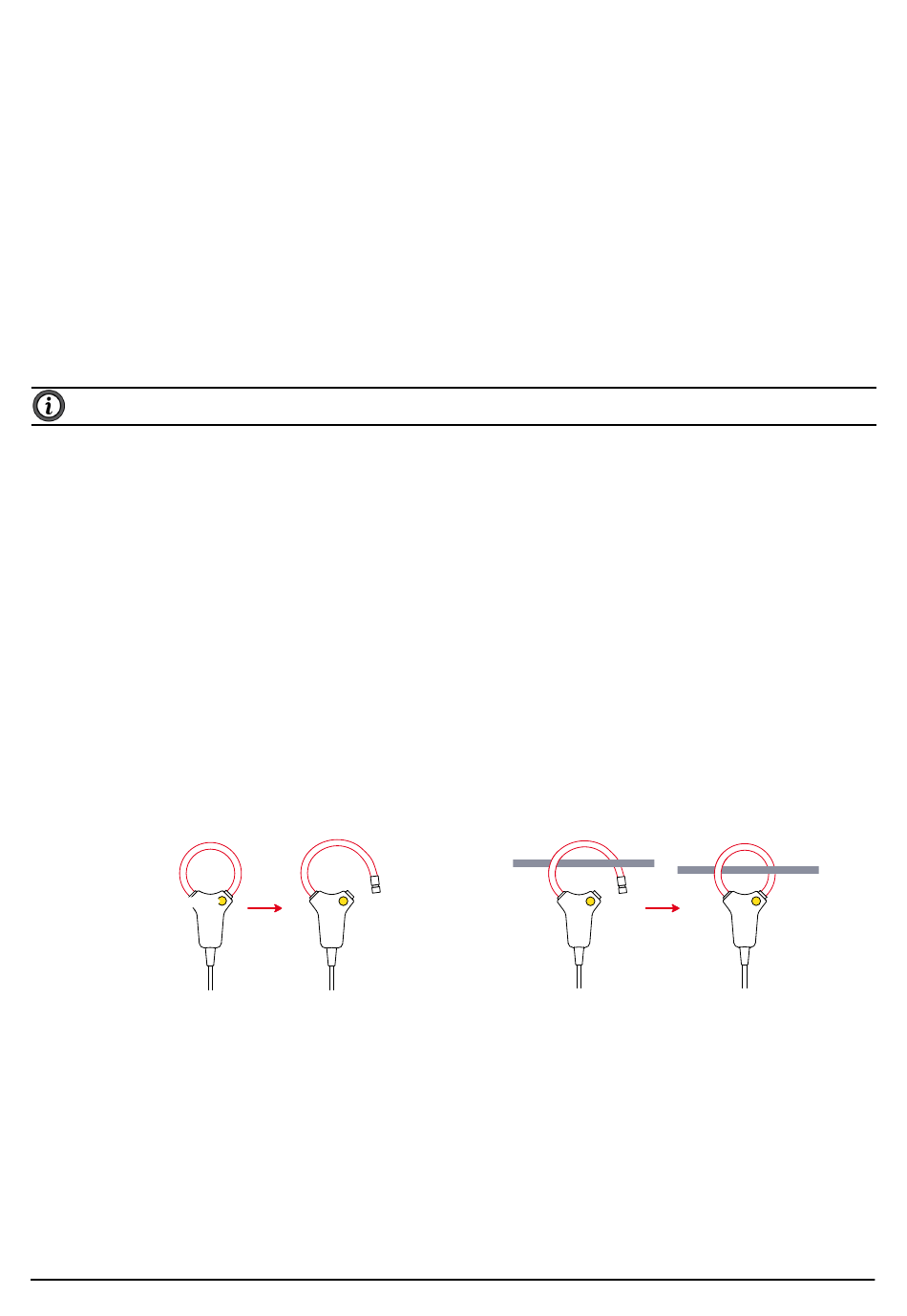

■ Appuyez sur le dispositif d'ouverture jaune pour ouvrir le capteur. Placez ensuite le capteur de courant autour du conducteur
où passe le courant à mesurer (un seul conducteur par capteur de courant).

■ Fermez la boucle. Pour optimiser la qualité de la mesure, il est préférable de centrer le conducteur au milieu du capteur de
courant et de rendre celui-ci aussi circulaire que possible.
■ Pour débrancher le capteur de courant, ouvrez-la et retirez-le du conducteur. Débranchez ensuite le capteur de courant de
l'appareil.
Enregistreur de Puissance et d' énergie Modèles PEL 112 & 113 - Notice de Fonctionnment
: 10 mA/A/m typique à 50/60 Hz.
®
