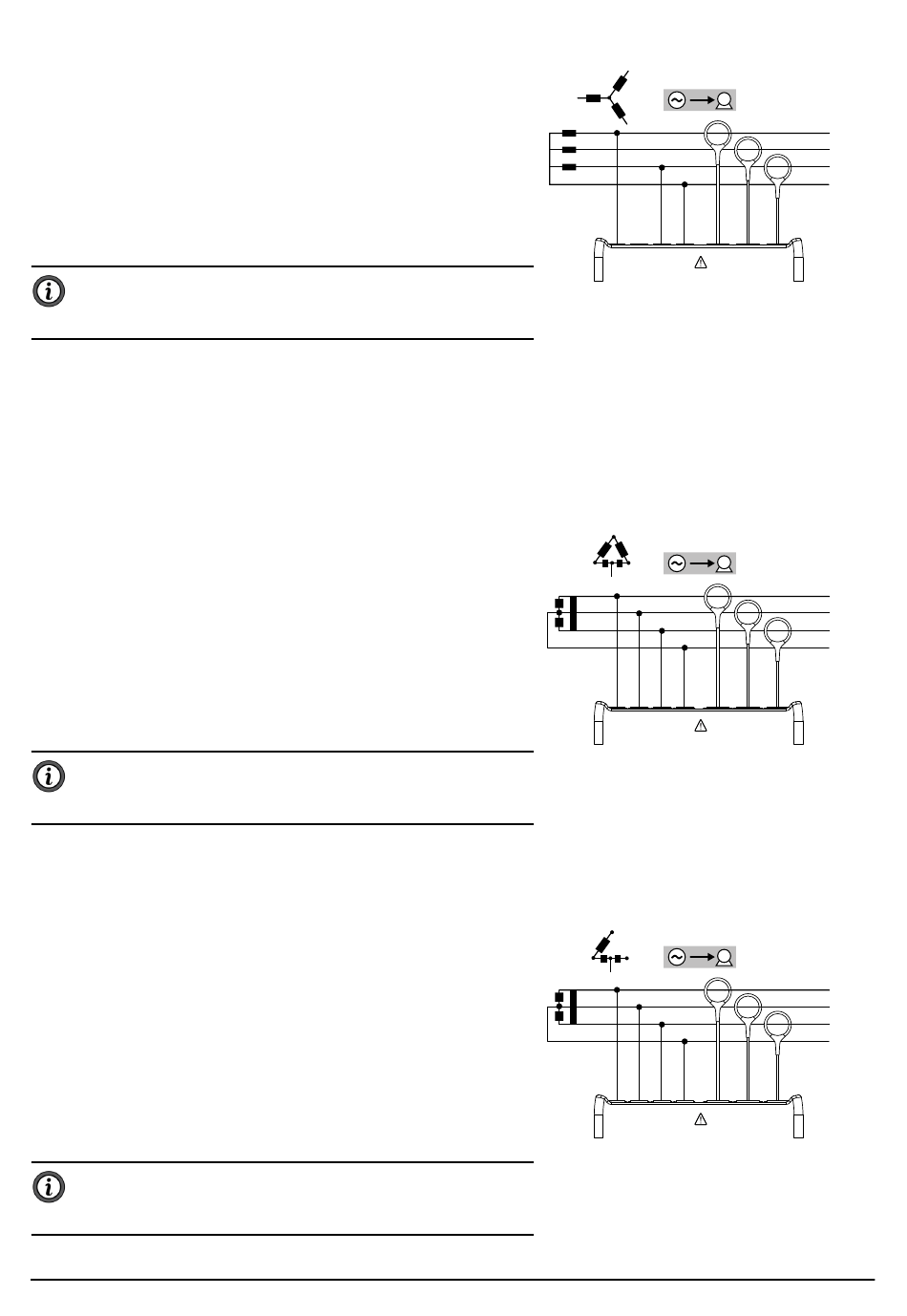

4.1.4.3. Triphasé 4 fils Y sur 2 éléments ½ : 3P-4WY2
Pour les mesures de triphasé à 4 fils en étoile sur 2 éléments ½ avec trois
capteurs de courant :
■ Branchez le cordon de mesure N sur le conducteur du neutre
■ Branchez le cordon de mesure V1 sur le conducteur de phase L1
■ Branchez le cordon de mesure V3 sur le conducteur de phase L3
■ Branchez le capteur de courant I1 sur le conducteur de phase L1.
■ Branchez le capteur de courant I2 sur le conducteur de phase L2.
■ Branchez le capteur de courant I3 sur le conducteur de phase L3.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
4.1.5. TRIPHASÉ 4 FILS
Configuration triphasée 4 fils ∆ (High Leg). Aucun transformateur de tension n'est branché : l'installation mesurée est censée être
un réseau de distribution BT (basse tension).
∆ ∆
4.1.5.1. Triphasé 4 fils
Pour les mesures de triphasé à 4 fils en triangle avec trois capteurs de courant :
■ Branchez le cordon de mesure N sur le conducteur du neutre
■ Branchez le cordon de mesure V1 sur le conducteur de phase L1
■ Branchez le cordon de mesure V2 sur le conducteur de phase L2
■ Branchez le cordon de mesure V3 sur le conducteur de phase L3
■ Branchez le capteur de courant I1 sur le conducteur de phase L1.
■ Branchez le capteur de courant I2 sur le conducteur de phase L2.
■ Branchez le capteur de courant I3 sur le conducteur de phase L3.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
∆ ∆
4.1.5.2. Triphasé 4 fils
Pour les mesures de triphasé à 4 fils en triangle ouvert avec trois capteurs
de courant :
■ Branchez le cordon de mesure N sur le conducteur du neutre
■ Branchez le cordon de mesure V1 sur le conducteur de phase L1
■ Branchez le cordon de mesure V2 sur le conducteur de phase L2
■ Branchez le cordon de mesure V3 sur le conducteur de phase L3
■ Branchez le capteur de courant I1 sur le conducteur de phase L1.
■ Branchez le capteur de courant I2 sur le conducteur de phase L2.
■ Branchez le capteur de courant I3 sur le conducteur de phase L3.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
