Les bandeaux inférieur et supérieur fournissent les indications suivantes :

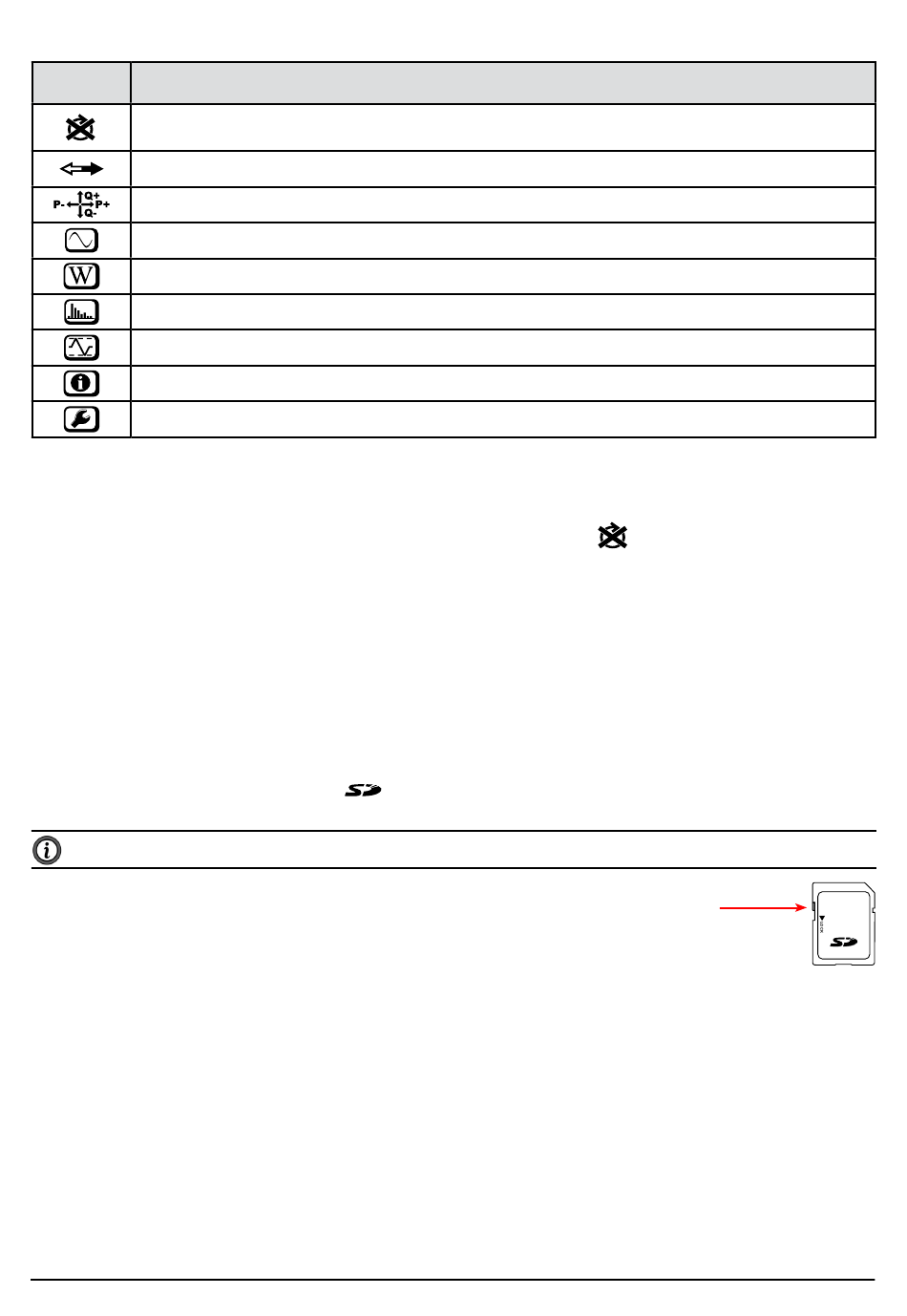

Icône Description
Indicateur d'inversion d'ordre des phases ou phase manquante (affiché pour les réseaux de distribution triphasés
et seulement en mode mesure, voir l'explication ci-dessous)
Données disponibles pour enregistrement.
Indication du quadrant de puissance (voir § 9.1)
Mode de mesure (valeurs instantanées) (voir § 4.3.1)
Mode puissance et énergie (voir § 4.3.2)
Mode harmoniques (voir § 4.3.3)
Mode Max (voir § 4.3.4)
Mode information (voir § 3.5)
Mode configuration (voir § 3.4)
Ordre de phase
L'icône d'ordre de phase est affichée uniquement quand le mode de mesure est sélectionné.
L'ordre de phase est déterminé toutes les secondes. S'il n'est pas correct, le symbole
■ L'ordre de phase pour les entrées tension n'est affiché que quand les tensions sont affichées sur l'écran de mesure.
■ L'ordre de phase pour les entrées courant n'est affiché que quand les courants sont affichés sur l'écran de mesure.
■ L'ordre de phase pour les entrées tension et courant n'est affiché que quand les autres écrans de mesure sont affichés.
■ La source et la charge devront être paramétrées à l'aide de Panneau de commande PEL pour définir le sens de l'énergie
(importée ou exportée).
2.11. CARTE MÉMOIRE
Le PEL accepte des cartes SD, SDHC et SDXC formatées en FAT32, jusqu'à 32 Go de capacité.
Le PEL est livré avec une carte SD formatée. Si vous voulez installer une nouvelle carte SD :
■ Ouvrez le capuchon en élastomère marqué
■ Appuyez sur la carte SD qui est dans l'appareil puis retirez-la.
Attention : ne retirez pas la carte SD s'il y a un enregistrement en cours.
■ Vérifiez que la nouvelle carte SD n'est pas verrouillée.
■ Il est préférable de formater la carte SD à l'aide du logiciel Panneau de commande PEL, sinon formatez-
la à l'aide d'un PC.
■ Insérez la nouvelle carte et poussez-la à fond.
■ Replacez le capuchon élastomère de protection.
Enregistreur de Puissance et d' énergie Modèles PEL 112 & 113 - Notice de Fonctionnment
Tableau 3
.
est affiché.
