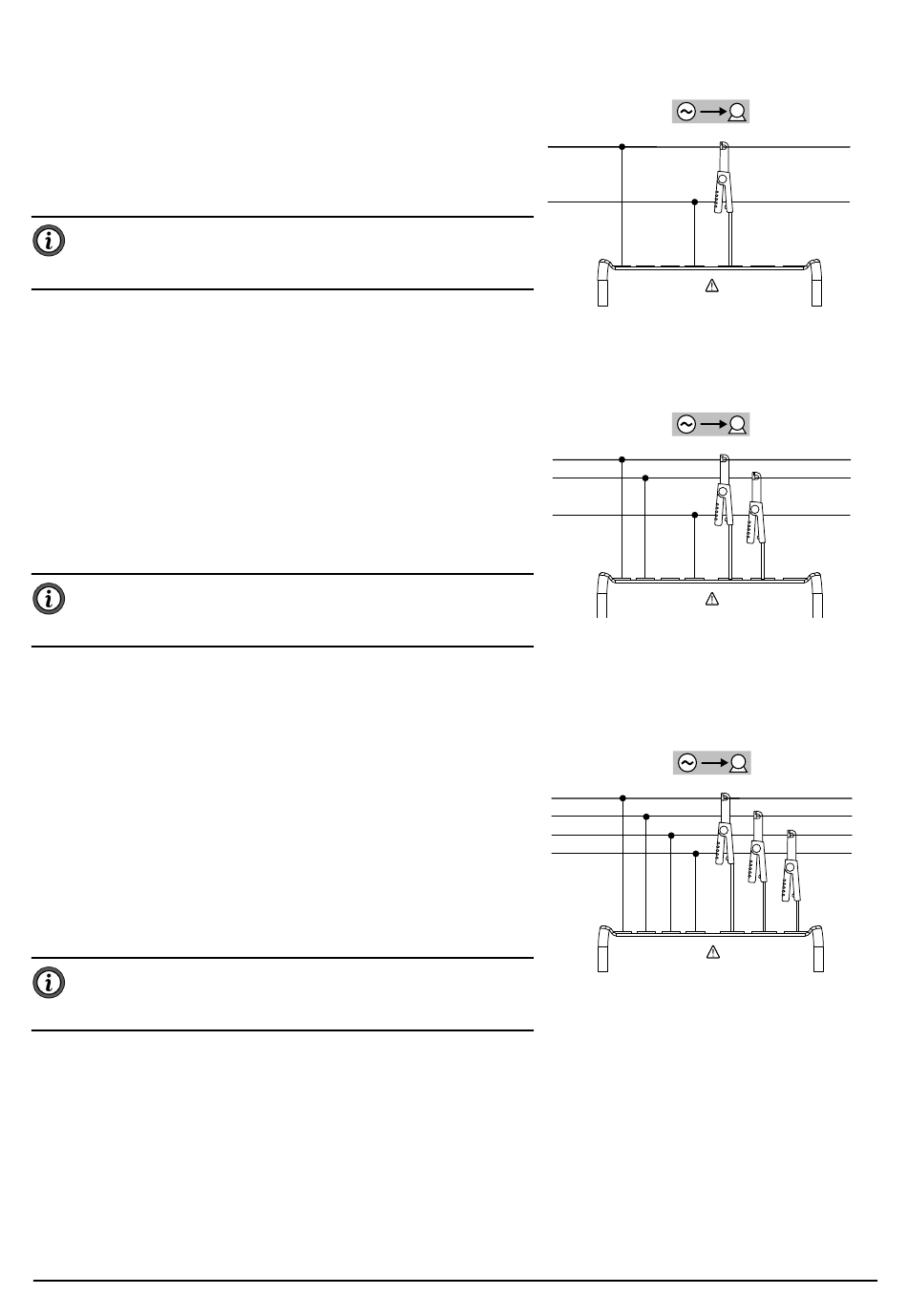

4.1.6. RÉSEAUX D'ALIMENTATION À COURANT CONTINU
4.1.6.1. DC 2 fils : DC-2W
Pour les mesures des réseaux DC à 2 fils :
■ Branchez le cordon de mesure N sur le conducteur négatif
■ Branchez le cordon de mesure V1 sur le conducteur positif +1
■ Branchez le capteur de courant I1 sur le conducteur +1
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
4.1.6.2. DC 3 fils : DC-3W
Pour les mesures des réseaux DC à 3 fils :
■ Branchez le cordon de mesure N sur le conducteur négatif
■ Branchez le cordon de mesure V1 sur le conducteur +1
■ Branchez le cordon de mesure V2 sur le conducteur +2
■ Branchez le capteur de courant I1 sur le conducteur +1
■ Branchez le capteur de courant I2 sur le conducteur +2
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
4.1.6.3. DC 4 fils : DC-4W
Pour les mesures des réseaux DC à 4 fils avec trois capteurs de courant :
■ Branchez le cordon de mesure N sur le conducteur négatif
■ Branchez le cordon de mesure V1 sur le conducteur +1
■ Branchez le cordon de mesure V2 sur le conducteur +2
■ Branchez le cordon de mesure V3 sur le conducteur +3
■ Branchez le capteur de courant I1 sur le conducteur +1
■ Branchez le capteur de courant I2 sur le conducteur +2
■ Branchez le capteur de courant I3 sur le conducteur +3
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
32 Enregistreur de Puissance et d' énergie Modèles PEL 112 & 113 - Notice de Fonctionnement
V1 V2 V3 N I1 I2
Figure 30
V1 V2 V3 N I1 I2
Figure 31
V1 V2 V3 N I1 I2
Figure 32
+1
-
I3
+1
+2
-
I3
+1
+2
+3
-
I3
