3.2. CONNEXION PAR USB OU PAR LIAISON LAN ETHERNET

Les liaisons USB et Ethernet permettent de configurer l'appareil via le logiciel Panneau de commande PEL, de visualiser les
mesures et de télécharger les enregistrements sur le PC.
■ Retirez le capuchon en élastomère qui protège le connecteur.
■ Branchez le câble USB fourni ou un câble Ethernet (non fourni) entre l'appareil et le PC.
Avant de brancher le câble USB, installez les pilotes fournis avec le logiciel Panneau de commande PEL (voir § 5).
Quelle que soit la liaison choisie, ouvrez ensuite le logiciel Panneau de commande PEL (voir § 5) pour connecter l'appareil au PC.
Le branchement des câbles USB ou Ethernet n'allume pas l'appareil et ne recharge pas la batterie.
Pour la liaison LAN Ethernet, le PEL dispose d'une adresse IP.
Lorsque vous configurez l'appareil avec le logiciel Panneau de commande PEL, si la case «Activer DHCP» (Adresse IP dynamique)
est cochée, l'appareil envoie une requête au serveur DHCP du réseau pour obtenir automatiquement une adresse IP.
Le protocole Internet utilisé est UDP ou TCP. Le port utilisé par défaut est 3041. Il peut être modifié dans Panneau de commande
PEL de façon à autoriser des connexions entre le PC et plusieurs appareils derrière un routeur.
Le mode d'auto adresse IP est aussi disponible quand le DHCP est sélectionné et que le serveur DHPC n'a pas été détecté dans
les 60 secondes. Le PEL utilisera par défaut l'adresse 169.254.0.100. Ce mode d'auto adresse IP est compatible avec APIPA.
Un câble croisé peut être nécessaire.
Vous pouvez modifier les paramètres du réseau pendant que vous êtes connectés par une liaison LAN Ethernet mais les
paramètres réseau étant modifiés, vous perdrez la connexion. Utilisez de préférence une connexion USB pour cela.

3.3. CONNEXION PAR WI-FI

Cette liaison permet de configurer l'appareil via le logiciel Panneau de commande PEL, de visualiser les mesures et de télécharger
les enregistrements sur un PC, un smartphone ou une tablette.
■ Appuyez sur la touche Sélection
3 secondes chacun.
■ Relâchez la touche Sélection
■ Si vous le relâchez pendant que le voyant REC est allumé, l'enregistrement démarre ou s'arrête.
■ Si vous le relâchez pendant que le voyant
Lorsque vous appuyez sur la touche Sélection, si le voyant REC clignote, c'est que la touche Sélection est verrouillée. Il
faut alors utiliser le logiciel Panneau de commande PEL pour le déverrouiller.
20 Enregistreur de Puissance et d' énergie Modèles PEL 112 & 113 - Notice de Fonctionnement
V1 V2 V3
1000V CAT III
POWER & ENERGY LOGGER

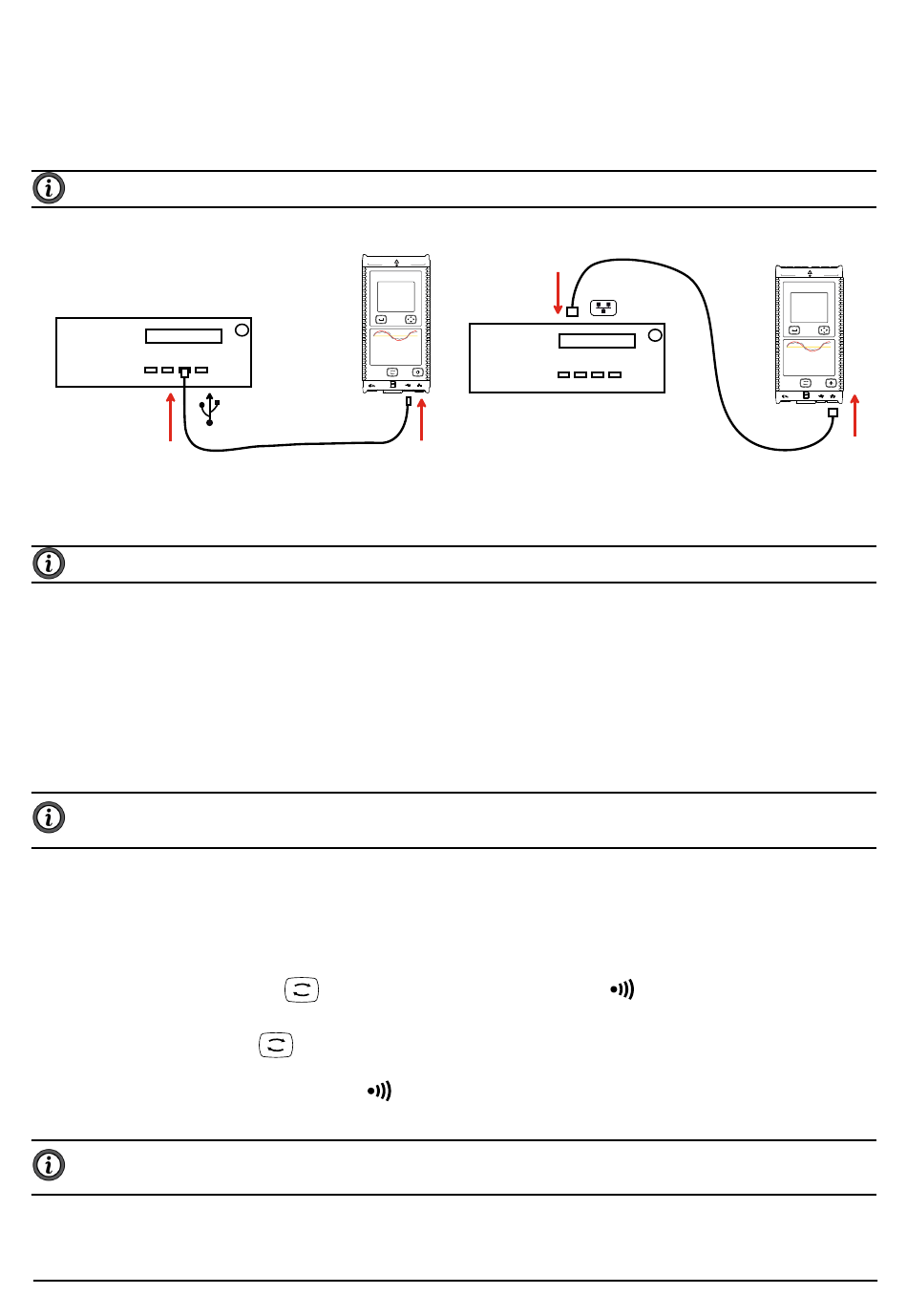

Figure 9
et maintenez l'appui. Les voyants REC et
pendant que la fonction désirée est allumée.
N I1 I2 I3
600V CAT IV
est allumé, le Wi-Fi s'active ou se désactive.
V1 V2 V3
1000V CAT III
POWER & ENERGY LOGGER
Figure 10
s'allument successivement pendant
N I1 I2 I3
600V CAT IV
