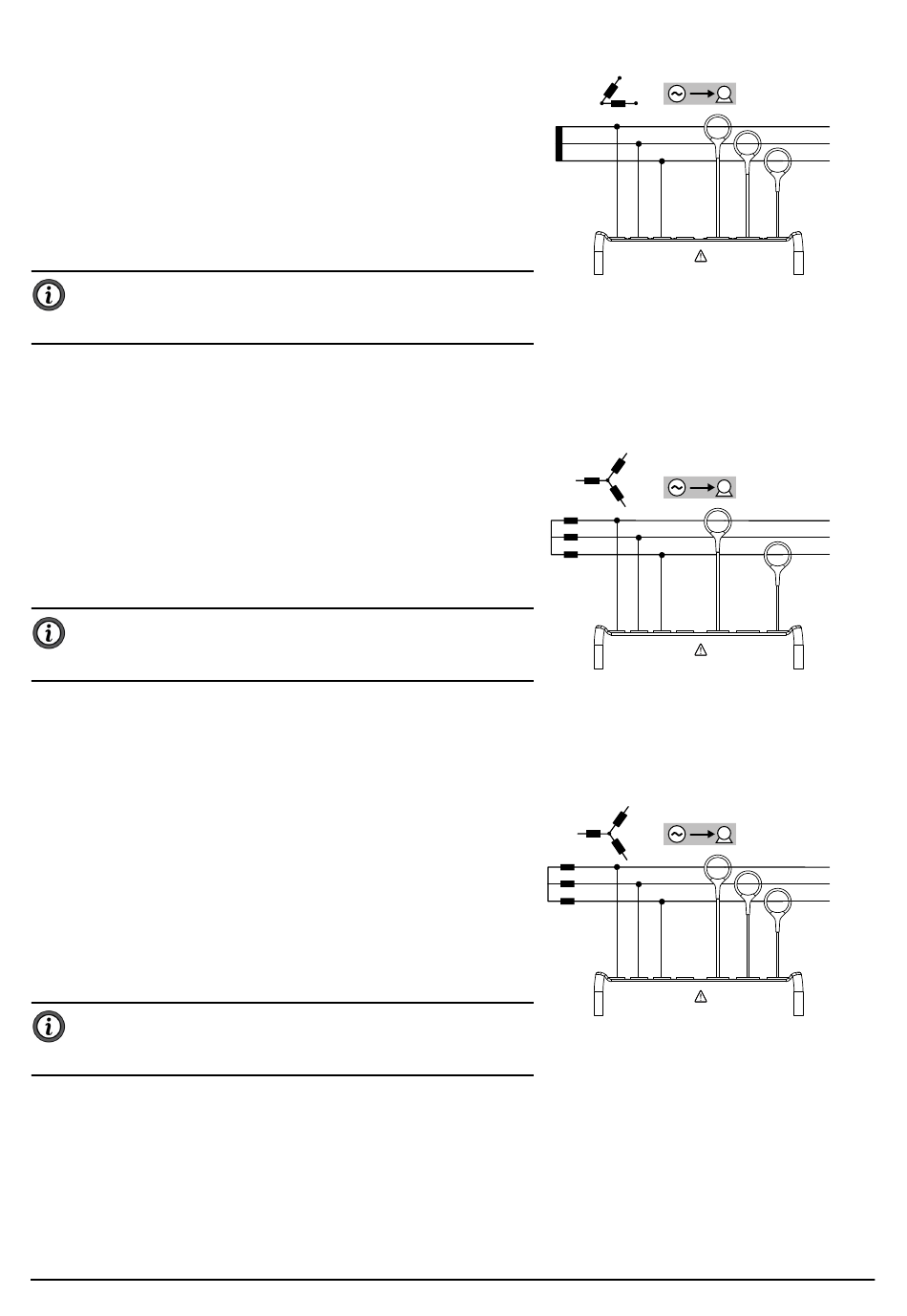

4.1.3.4. Triphasé 3 fils
Pour les mesures de triphasé à 3 fils en triangle ouvert avec trois capteurs
de courant :
■ Branchez le cordon de mesure V1 sur le conducteur de phase L1
■ Branchez le cordon de mesure V2 sur le conducteur de phase L2
■ Branchez le cordon de mesure V3 sur le conducteur de phase L3
■ Branchez le capteur de courant I1 sur le conducteur de phase L1.
■ Branchez le capteur de courant I2 sur le conducteur de phase L2.
■ Branchez le capteur de courant I3 sur le conducteur de phase L3.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
4.1.3.5. Triphasé 3 fils Y (avec 2 capteurs de courant) : 3P-3WY2
Pour les mesures de triphasé à 3 fils en étoile avec deux capteurs de courant :
■ Branchez le cordon de mesure V1 sur le conducteur de phase L1
■ Branchez le cordon de mesure V2 sur le conducteur de phase L2
■ Branchez le cordon de mesure V3 sur le conducteur de phase L3
■ Branchez le capteur de courant I1 sur le conducteur de phase L1.
■ Branchez le capteur de courant I3 sur le conducteur de phase L3.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
4.1.3.6. Triphasé 3 fils Y (avec 3 capteurs de courant) : 3P-3WY
Pour les mesures des réseaux triphasés à 3 fils en étoile avec trois capteurs
de courant :
■ Branchez le cordon de mesure V1 sur le conducteur de phase L1
■ Branchez le cordon de mesure V2 sur le conducteur de phase L2
■ Branchez le cordon de mesure V3 sur le conducteur de phase L3
■ Branchez le capteur de courant I1 sur le conducteur de phase L1.
■ Branchez le capteur de courant I2 sur le conducteur de phase L2.
■ Branchez le capteur de courant I3 sur le conducteur de phase L3.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
Enregistreur de Puissance et d' énergie Modèles PEL 112 & 113 - Notice de Fonctionnment
ouvert (avec 3 capteurs de courant) : 3P-3W03
L3
L2
L 1
V1
V2
V3
N
I1
Figure 21
L3
N
L2
L1
V1
V2
V3
N
I1
Figure 22
L3
N
L2
L1
V1
V2
V3
N
I1
Figure 23
L1
L2
L3
I2
I3
L1
L2
L3
I2
I3
L1
L2
L3
I2
I3
