Une fois l'appareil configuré, vous pouvez l'utiliser.
4.1. RÉSEAUX DE DISTRIBUTION ET BRANCHEMENTS
Commencez par brancher les capteurs de courant et les cordons de mesure de tension sur votre installation en fonction du type
de réseau de distribution. Le PEL doit être configuré (voir § 3.4) pour le réseau de distribution sélectionné.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures
de puissance et les autres mesures dépendant de la phase.
L'indicateur Source ou Charge est utilisé pour la vérification du câblage et pour le diagramme de Fresnel dans Panneau de com-
mande PEL.
Toutefois, une fois l'enregistrement terminé et téléchargé sur un PC, il est possible de modifier le sens des courants (I1, I2 ou I3)
à l'aide du logiciel Panneau de commande PEL. Cela permettra de corriger les calculs de puissance sur les réseaux avec neutre.

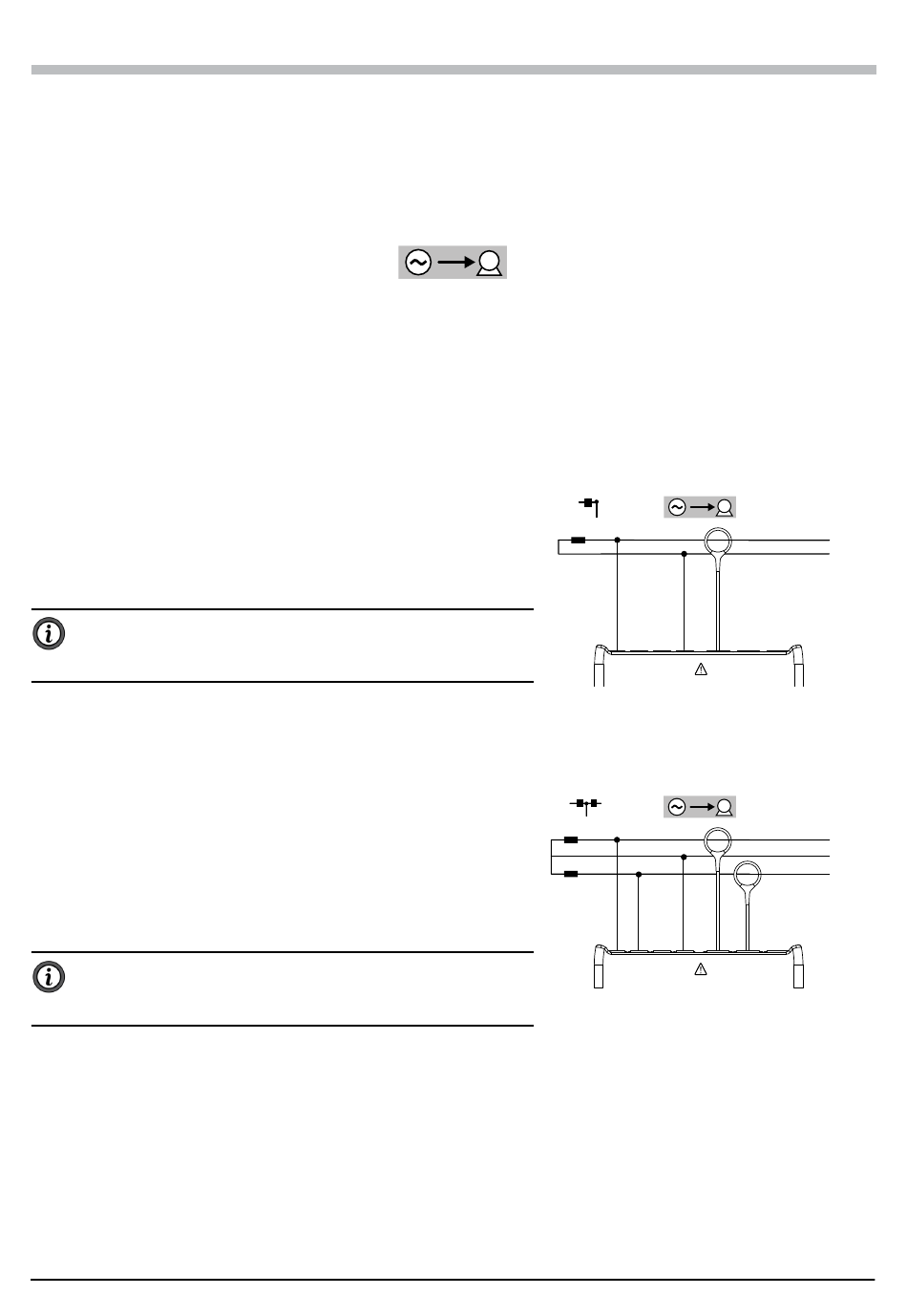

4.1.1. MONOPHASÉ 2 FILS : 1P-2W
Pour les mesures de monophasé 2 fils :
■ Branchez le cordon de mesure N sur le conducteur du neutre
■ Branchez le cordon de mesure V1 sur le conducteur de la phase L1
■ Branchez le capteur de courant I1 sur le conducteur de la phase L1.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
4.1.2. BIPHASÉ 3 FILS (BIPHASÉ À PARTIR D'UN TRANSFORMATEUR À PRISE MÉDIANE) : 1P-3W
Pour les mesures de biphasé à 3 fils :
■ Branchez le cordon de mesure N sur le conducteur du neutre
■ Branchez le cordon de mesure V1 sur le conducteur de la phase L1
■ Branchez le cordon de mesure V2 sur le conducteur de la phase L2
■ Branchez le capteur de courant I1 sur le conducteur de la phase L1.
■ Branchez le capteur de courant I2 sur le conducteur de la phase L2.
Vérifiez toujours que la flèche du capteur de courant est dirigée vers
la charge. Ainsi l'angle de phase sera correct pour les mesures de
puissance et les autres mesures dépendant de la phase.
Enregistreur de Puissance et d' énergie Modèles PEL 112 & 113 - Notice de Fonctionnment

4. UTILISATION

Source Charge
L1
N
V1 V2 V3 N
Figure 16
L2 L1
N
V1 V2 V3 N
Figure 17
L1
N
I1 I2 I3
L1
N
L2
I1 I2 I3
