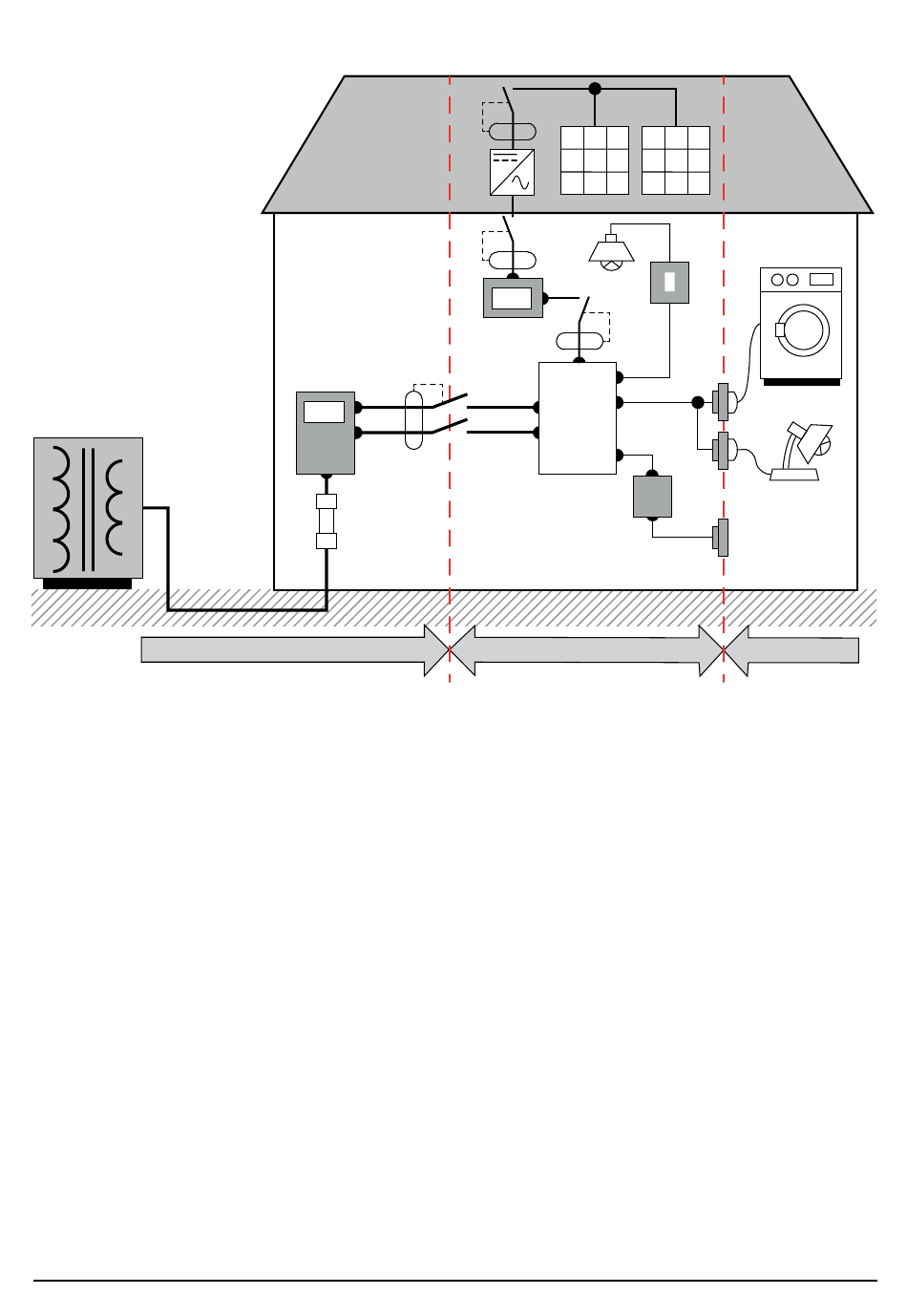

Exemple d'identification des emplacements des catégories de mesure
1
1 Source d'alimentation basse tension
2 Fusible de service
3 Compteur tarifaire
4 Disjoncteur ou sectionneur réseau *
5 Panneau photovoltaïque
6 Onduleur
7 Disjoncteur ou sectionneur
8 Compteur de production
* : Le disjoncteur ou sectionneur réseau peut être installé par le fournisseur de services. Dans le cas contraire, le point de démar-
cation entre la catégorie de mesure IV et la catégorie de mesure III est le premier sectionneur du tableau de distribution.
6 Enregistreur de Puissance et d' énergie Modèles PEL 112 & 113 - Notice de Fonctionnement
L1
4
(L2, L3)
888
3
N
2
CAT IV
7 5
6
7
11
10
8
888
7
9
CAT III
9 Tableau de répartition
10 Interrupteur d'éclairage
11 Éclairage
12 Boîtier de dérivation
13 Câblage des prises de courant
14 Socles de prises de courant
15 Lampes enfichables
16 Appareils électroménagers, outils portatifs
16
15
12
14
13
CAT II
