Installation/Removal de la batterie :
1. Retirez la plaque frontale du minuteur de la plaque de
support en insérant un petit tournevis dans la fente
supérieure ou inférieure située sur le côté de la plaque
frontale du minuteur, soulevez-la et faites-la glisser. (Fig. 2)
2. Localisez les deux supports de pile bouton de 3 volts.
3. Retirez les piles - Insérez un petit tournevis dans les fentes
situées en bas de chaque pile bouton de 3 volts et faites-
les sortir des supports. (Fig. 3 A)
Câblage :
Le minuteur mural doit être installé par un électricien qualifié ou un technicien du gaz
familiarisé avec l'appareil à gaz et les vannes de gaz actionnées par ce minuteur.
1. Retirez les vis maintenant la plaque
de commutation et la garniture de la
plaque de commutation du boîtier de
la boîte de commutation.
note:
Dénudez tous les fils à connecter à la minuterie murale jusqu'à une longueur
de 0,25 » (6,4 mm). Un fil trop dénudé peut provoquer un court-circuit
susceptible d'entraîner la mise en marche accidentelle du brûleur de l'appareil.
4. Insérez les deux fils précédemment
connectés à l'interrupteur marche/
arrêt manuel dans les bornes à vis
à l'arrière du minuteur mural. Les fils
doivent être insérés par le bas de la
borne à vis, mais l'orientation des fils
n'est pas critique. (Fig. 4 A)
Effectuez une vérification du système :
• Appuyez sur l'un des boutons du minuteur - 30 MIN,
60 MIN ou 120 MIN. L'électrode d'allumage devrait allumer
le pilote. Une fois le pilote allumé, la vanne principale du
gaz devrait s'ouvrir, et le brûleur devrait s'allumer.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada · 1(866)820-8686 · www.napoleon.com
4. Installer les piles - Insérez le bord supérieur de chaque
pile sous la pince métallique et enfoncez-les en place.
Assurez-vous que les piles sont installées avec le côté plus
( + ) orienté vers la plaque frontale du minuteur. (Fig. 3 B)
5. Après l'installation des piles, replacez la plaque frontale du
minuteur sur la plaque de support.

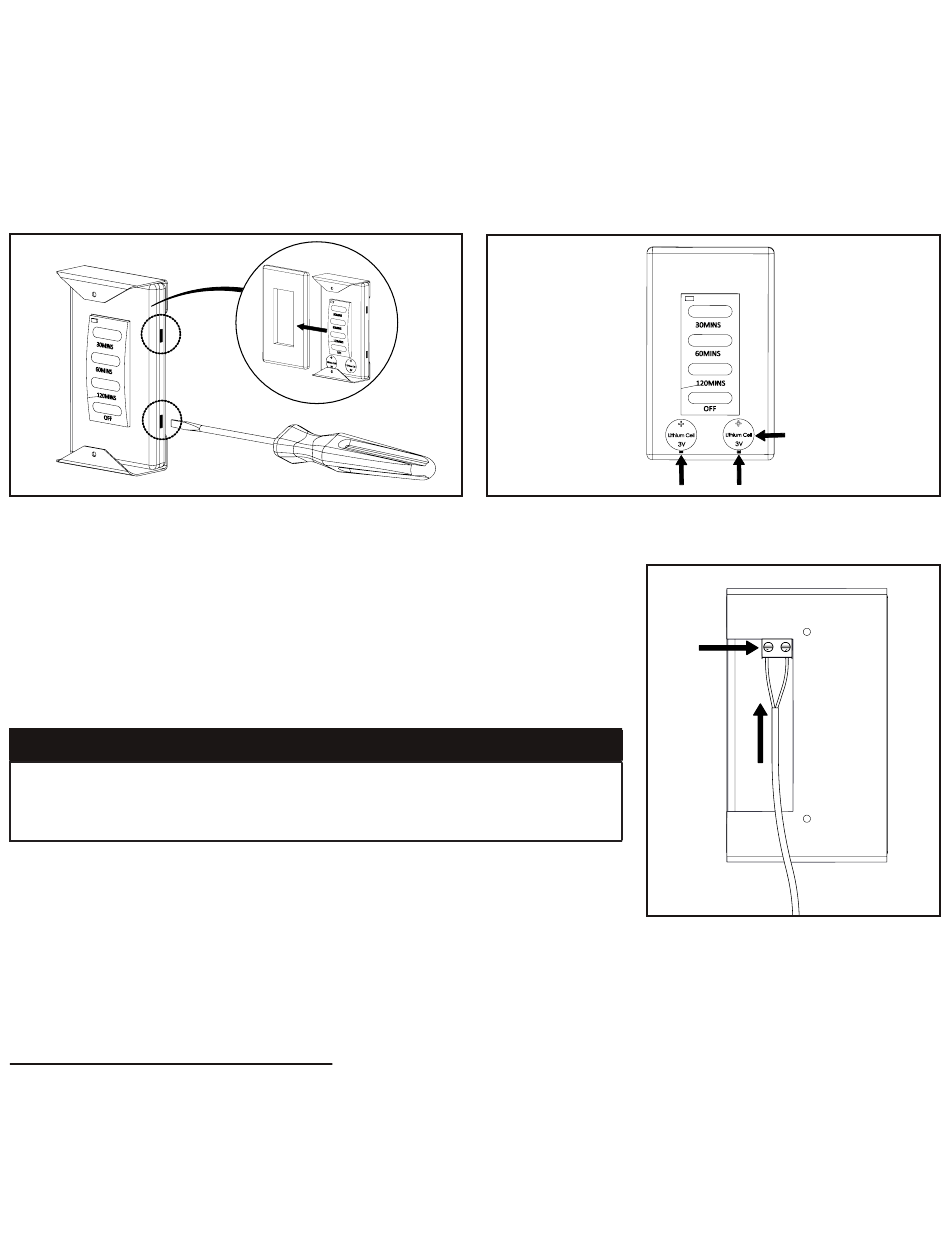

Fig. 2
