VS 750 M1

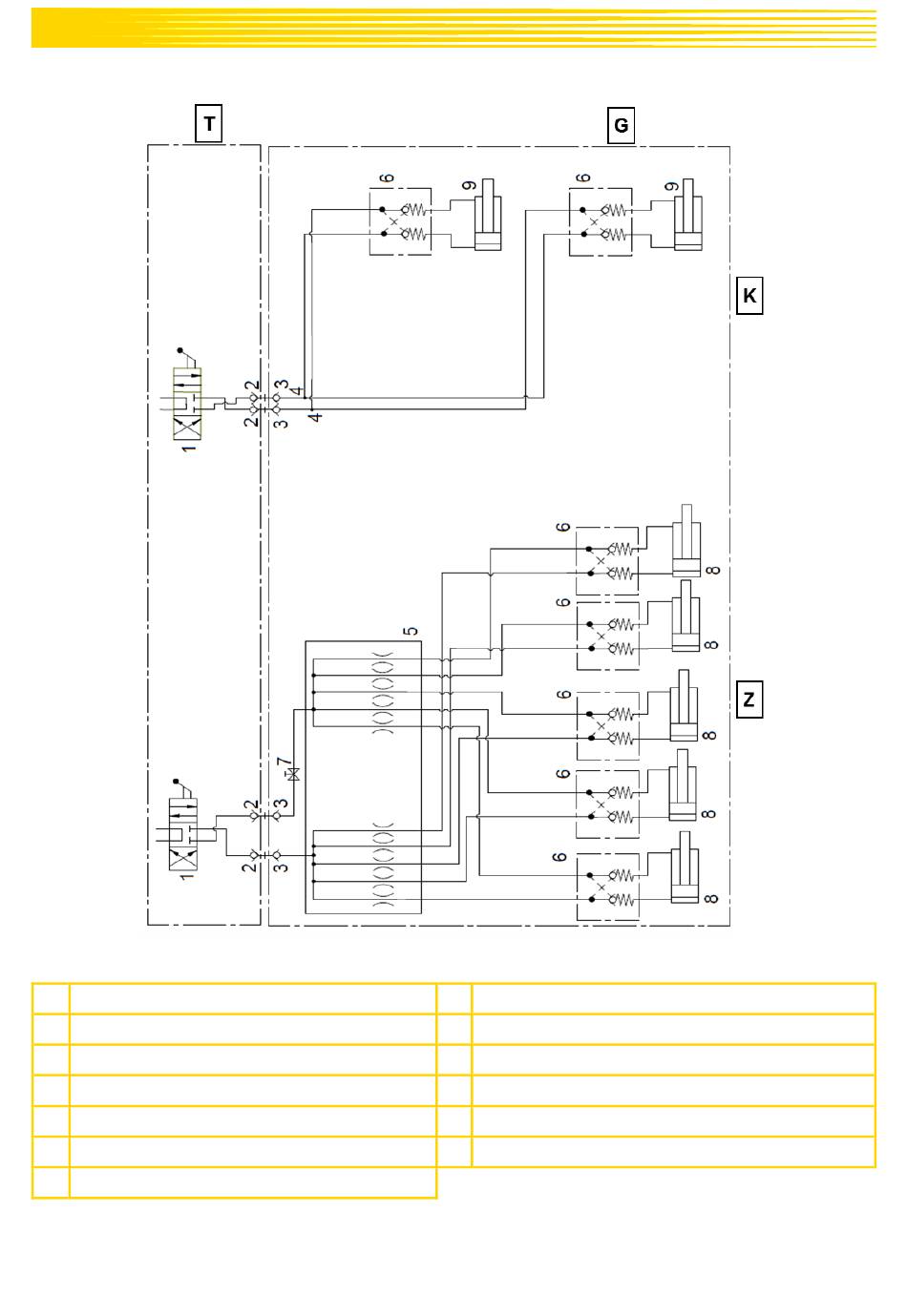

Figure 32 : schéma hydraulique VS 750 M1
T
Côté tracteur
G
Côté appareil
G
Mécanisme de pliage
Z
Réglage des dents
1
Distributeur
2
Manchon d'accouplement BG 2
3
Connecteur d'accouplement BG 2
4
Raccord vissé en T
5
Diviseur de débit triple
6
Valve de blocage
7
Robinet à boisseau sphérique
8
Vérin double effet pour réglage des dents
9
Vérin double effet pour mécanisme de pliage
