REMPLACEMENT DU PAQUET DE RESSORTS
8.4.1
PAQUET DE RESSORTS SANS FIXATION PAR VIS

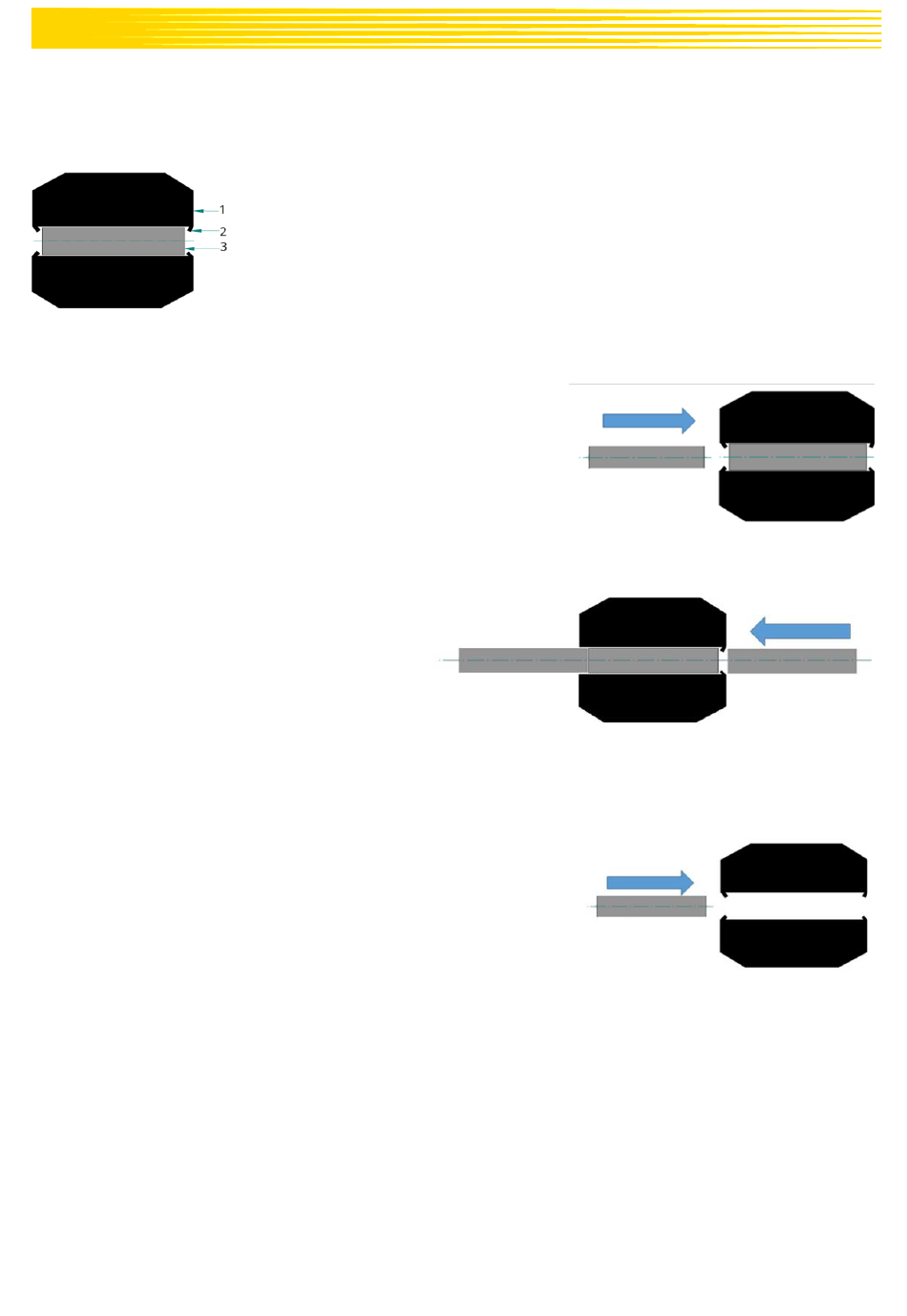

Schéma de la fixation des ressorts :
Figure 19
1. Étape :
Déverrouiller les crochets d'encliquetage sur un côté du bloc-
ressort. Pour cela, presser avec une vis ou un boulon (diamètre
8 mm) - comme indiqué sur la Figure 20 - latéralement dans le
trou du bloc-ressort jusqu'à ce que les deux axes se touchent. De
cette manière, les crochets d'encliquetage sont déverrouillés sur
un côté.
2. Étape :
Pousser les axes hors du bloc-ressort. Pour
cela, presser sur le côté opposé du bloc-ressort
une vis ou un axe (diamètre 8 mm) dans le trou
du bloc-ressort. De cette manière, tous les axes
peuvent
être
sortis
l'ensemble se détache du cadre.
3. Étape :
Pour monter le nouveau bloc-ressort, celui-ci doit d'abord être
mis en position.
Ensuite, l'axe de fixation est pressé dans le trou du bloc-ressort
comme indiqué dans la Figure 22.
S'assurer que tous les crochets d'encliquetage sont à nouveau
verrouillés. C'est le cas si l'axe de fixation est enfoncé
suffisamment dans le trou. Il peut s'avérer nécessaire de pousser
un peu avec une vis ou un boulon (diamètre 8 mm).
1 : demi-coquille en matière synthétique du paquet de ressorts
2 : crochet d'encliquetage
3 : axe de fixation
du
bloc-ressort
et
Figure 20 : 1ère étape
Figure 21 : 2e étape
Figure 22 : 3e étape
