Mise en service
7.3.3

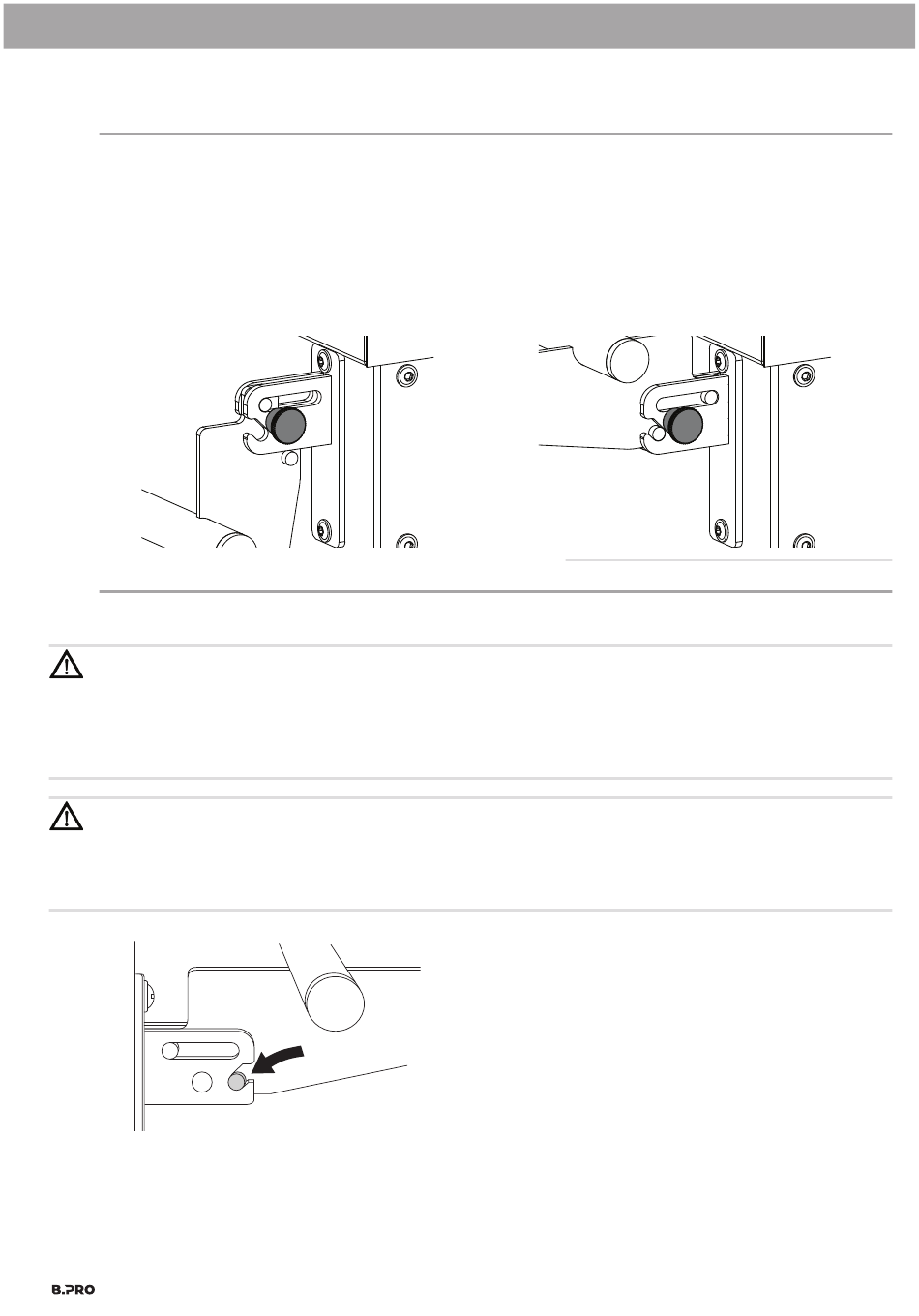

Fonction et utilisation du boulon d'indexage
Modèle de charnière avec boulon d'indexage
– Tirer le boulon d'indexage vers l'extérieur et le tourner d'un quart de tour vers la gauche ou la droite.
Le boulon d'indexage atteint une position d'arrêt.
– Déplier ou relever la pièce rapportée, comme décrit dans le mode d'emploi original.
Pour débloquer la position d'arrêt:
– Tirer à nouveau le boulon d'indexage et le tourner d'un quart de tour dans le sens inverse.
Le boulon d'indexage s'enclenche automatiquement lorsqu'on le relâche.
Le blocage est actif.
7.3.4
Relever la pièce rapportée et la bloquer
Attention! Risque de blessure ou de détérioration de la pièce rapportée!
La pièce rapportée risque de tomber après le desserrage des vis de fixation. Ceci peut blesser des
personnes ou endommager la pièce rapportée.
– Avant de desserrer les vis de fixation supérieures, charger une autre personne de maintenir la pièce
rapportée.
Attention! Risque de blessure en cas de fixation insuffisante!
Les glissières à plateaux et tablettes doivent toujours être fixées de chaque côté avec les deux vis
prévues pour atteindre la capacité portante requise.
– En règle générale, lors d'un changement de montage, fixer chacune des consoles avec deux vis.
Rabattre la pièce rapportée vers le bas
– Retirer la pièce rapportée de l'appareil en oblique vers le haut, jusqu'à ce que les dispositifs de blocage
latéraux se déverrouillent.
– Rabattre la pièce rapportée vers le bas.
28
Position du boulon d'indexage en état rabattu/relevé
– Relever la pièce rapportée quelque peu (env. 30°) au-delà
de l'horizontale.
– Faire glisser la pièce rapportée en oblique vers le bas vers
l'appareil et la laisser se verrouiller dans les deux dispositifs
de blocage latéraux.
– Contrôler à nouveau si la pièce rapportée est effectivement
verrouillée dans les deux dispositifs de blocage et corriger le
cas échéant le blocage.
Mode d'emploi – Doc. n° 154840 BasicLine V3.1 fr – 2025/01
