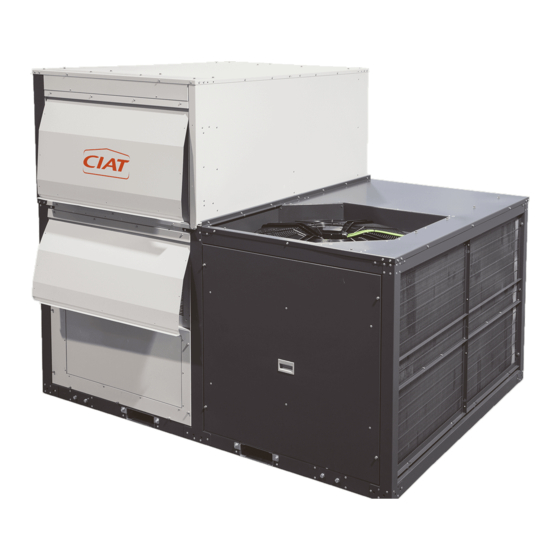

Manuels Connexes pour CIAT VECTIOS Power RP J R-454B Serie
Sommaire des Matières pour CIAT VECTIOS Power RP J R-454B Serie
- Page 1 20574 01 - 2025 Manuel d’instruction...
- Page 3 RÉSUMÉ 1 - INTRODUCTION ......................................5 2 - CONSEILS DE SÉCURITÉ ....................................5 2.1 Consignes générales de sécurité ................................5 2.2 Normes de sécurité pour le fluide frigorigène ............................6 3 - TYPES DE MONTAGES POSSIBLES ................................7 4 - TRANSPORT ........................................8 4.1 Transport ........................................8 4.2 Réception du matériel ....................................8 4.3 Identification de l’unité...
- Page 5 1 - INTRODUCTION La gamme VECTIOS se compose de groupes de toiture air-air ● Eco-Conception 2009/125/CE (Eco-design) POWER TM compacts autonomes, de configuration horizontale. ● Règlement (UE) 2016/2281 SEER/SEPR HT ● Série RPJ R-454B: unités de refroidissement uniquement. ● Norme harmonisée: EN 378-2:2016 (Systèmes de réfrigération et pompes à...
- Page 6 2 - CONSEILS DE SÉCURITÉ 2.2 Normes de sécurité pour le fluide frigorigène Important : ces unités contiennent un gaz à effet de serre fluoré couvert Réfrigérant R-410A par le protocole de Kyoto. Conformément à l'EN 378-1, le R-410A appartient au groupe A1/A1, c'est-à-dire avec une sécurité...
- Page 7 3 - TYPES DE MONTAGES POSSIBLES En fonction du sens du flux d’air intérieur Montage C0 Montage CW Standard Ventilateur de reprise PlugFan dessous I’’ R’’ Récupérateur rotatif (récupération passive) I’ R’ I’ Montage CS Montage CQ Boîte de mélange à 2 voies : Ventilateur reprise PlugFan R’...
- Page 8 4 - TRANSPORT 4.1 Transport Plaque signalétique Attention : si la machine contient du réfrigérant R-454B Chaque machine possède une plaque signalétique lisible et indélébile, (fluide A2L), des normes de sécurité spécifiques au transport placée bien en évidence, identique à celle qui est représentée sur doivent être respectées : l’image ci-jointe ●...
- Page 9 5 - MANUTENTION Les longerons de l’unité sont équipés des éléments suivants pour Les schémas suivants indiquent la position dans laquelle les supports permettre la manipulation : de transport doivent être placés : Modèles 0420 à 0720: Modèles 0760 à 1200: Distances (mm) 640,5 1440...
- Page 10 5 - MANUTENTION Il est obligatoire de suivre les instructions de levage détaillées sur les Dimensions Centre de gravité Poids plans de la page suivante. (mm) (mm) (kg) Longueur Largeur Hauteur Le centre de gravité n’est pas toujours situé au milieu de l’appareil, et les efforts appliqués aux élingues ne sont pas toujours identiques.
- Page 11 5 - MANUTENTION Important : tous les points de levage doivent être utilisés 3000 Configurations 1 et 3 Voir détail A Détail A Expanseur Élingue Civière Configurations 2 et 4 3000 Voir détail A Détail A Expanseur Élingue Configurations 5 et 6 3000 Voir détail A Détail A...
- Page 12 6 - LIMITES DE FONCTIONNEMENT Chauffage Réfrigération Conditions entrée d’air Température minimale 9,7ºC BH 10ºC Si la régulation de pression de condensation (de série) est À Batterie intérieure désactivée, la température minimale sera de 12 °C. Température maximal 24ºC BH 27ºC Lorsque la température extérieure est périodiquement inférieure à...
- Page 13 7 - POSITIONNEMENT ET INSTALLATION Cette indication sert uniquement à aider les clients à identifier les limites Niveau de puissance acoustique (LW) du risque d’inflammabilité. Il n’existe en revanche aucun risque d’explosion lié à l’utilisation du 0420 0450 0500 0560 0620 0680 fluide frigorigène A2L à...
- Page 14 7 - POSITIONNEMENT ET INSTALLATION 7.3 Montage de plots antivibratiles (silentbloc) Même si l’installateur est tenu de choisir pour chaque cas la meilleure Cette visserie doit être d’une qualité méthode d’installation de la machine sur son emplacement définitif tout appropriée pour supporter les efforts en respectant en permanence les normes de manipulation décrites auxquelles elle sera soumise, et elle précédemment, nous vous proposons ci-dessous une séquence de...
- Page 15 7 - POSITIONNEMENT ET INSTALLATION 7.4 Montage sur embase réglable (option) Ces unités peuvent reposer sur des embases de pré-montage standardisés d’une hauteur réglable, conçues en panneaux d’acier galvanisé avec peinture polyester et isolation thermique. Le système de mise à niveau utilise des cornières qui permettent un réglage sur l’axe X comme sur l’axe Y. De ce fait, l’unité sera parfaitement à...
- Page 16 7 - POSITIONNEMENT ET INSTALLATION Manutention Il est obligatoire d’utiliser tous les équipements de protection individuelle requis pour le travail en hauteur. Pour le transport et le levage sur le toit à l’aide d’une grue, un culbuteur ainsi que des élingues agréées, appropriés aux dimensions et au poids Placer l’embase sur les poutres et vérifier qu’il est correctement de l'embase, doivent être utilisés.
- Page 17 7 - POSITIONNEMENT ET INSTALLATION L’étape suivante consiste à vérifier que l’embase est bien à l’horizontale. • Embase avec brûleur : La procédure est différente entre l’embase standard et l’embase avec L’embase est expédiée de l’usine à sa hauteur minimale.Dans ce brûleur : cas, en raison du poids du brûleur gaz, les poignées de levage et les élingues peuvent être utilisées pour effectuer le nivellement.
- Page 18 7 - POSITIONNEMENT ET INSTALLATION Raccordements des réseaux aérauliques Isolation et scellement d'étanchéité L’isolation suivante correspond à l’isolation standard pour l’embase : Pour les unités à flux d’air vertical, les gaines doivent être raccordées aux profilés par le dessous de l’embase. ●...
- Page 19 7 - POSITIONNEMENT ET INSTALLATION Passage des câbles électriques dans l’embase Attention : il est strictement interdit de monter sur l’embase. La partie supérieure du scellement doit toujours se terminer sous le Les câbles d’alimentation et de régulation doivent traverser l’embase profilé...
- Page 20 7 - POSITIONNEMENT ET INSTALLATION Positionnement de l’unité au-dessus de l’embase Une fois les travaux précédents effectués, le rooftop peut être placé Aucun élément de connexion n’est nécessaire entre l’unité et l’embase, au-dessus de l’embase à l’aide d’une grue. Pour la manutention de dans la mesure où...
- Page 21 7 - POSITIONNEMENT ET INSTALLATION 7.5 Centres de gravité, poids et répartitions sur les plots antivibratiles Montage C0 Centre gravité Poids Répartitions sur les plots antivibratiles (mm) (kg) (kg) 1566 1046 1430 0420 1566 1046 1450 0450 1566 1046 1470 0500 1840 1042...
- Page 22 7 - POSITIONNEMENT ET INSTALLATION 7.5 Centres de gravité, poids et répartitions sur les plots antivibratiles Montage C0 Centre gravité Poids Répartitions sur les plots antivibratiles (mm) (kg) (kg) 2356 1121 965 2265 258 411 265 191 268 436 253 182 0760 2338 1135 947 2370 271 425 273 195 291 455 272 190 0840...
- Page 23 7 - POSITIONNEMENT ET INSTALLATION 7.6 Espace de dégagement recommandé Important : Il s’agit de l’espace minimum requis pour les opérations d’entretien et l’accès à l’intérieur de l’unité. Selon le montage sélectionné pour l’unité et les caractéristiques du site d’installation, un espace supérieur autour de celle-ci peut être nécessaire pour garantir une circulation d’air appropriée et donc le bon fonctionnement de l’unité.
- Page 24 7 - POSITIONNEMENT ET INSTALLATION 7.6 Espace de dégagement recommandé Important : Il s’agit de l’espace minimum requis pour les opérations d’entretien et l’accès à l’intérieur de l’unité. Selon le montage sélectionné pour l’unité et les caractéristiques du site d’installation, un espace supérieur autour de celle-ci peut être nécessaire pour garantir une circulation d’air appropriée et donc le bon fonctionnement de l’unité.
- Page 25 8 - RACCORDEMENTS ÉLECTRIQUES 8.1 Normes d’installation ● le régime d’exploitation du neutre; Important : Tous les raccordements réalisés sur site sont ● les liaisons électriques (se reporter au schéma électrique joint à de la responsabilité de l’installateur. Ces raccordements l’appareil).
- Page 26 8 - RACCORDEMENTS ÉLECTRIQUES Modèles 0760 à 1200: Les figures suivantes montrent l’emplacement des boîtes : Modèles 0420 à 0720: BOX4 BOX7 BOX3 BOX8 BOX6 Armoire électrique Entrées alimentation électrique BOX2 Le ventilateur pour refroidissement de l’armoire, le terminal graphique BOX1 VecticGD et la prise de terre, situés sur la porte, doivent être débranchés avant l’extraction de la porte.
- Page 27 8 - RACCORDEMENTS ÉLECTRIQUES 8.5 Régulation électronique Vectic Outil web C.FIELD La régulation électronique de ces unités est constituée essentiellement La carte de commande µPC3 comprend un outil Web pour gérer le d’une carte de commande µPC3, de capteurs, d’un terminal graphique fonctionnement de l’unité.
- Page 28 à plusieurs ● Intégration de la GTB avec le mode IP Lag (partage de valeurs machines CIAT. Ses principaux avantages sont : d’intérêt pour la gestion générale du bâtiment).
- Page 29 8 - RACCORDEMENTS ÉLECTRIQUES 8.6 Raccordement électrique par le client 8.7 Emplacements de capteurs sur l'unité Unités 2 circuits Sonde température extérieure Ventilateur extérieur Ventilateur extérieur Sonde air soufflage Batterie extérieure Batterie extérieure Détendeur Détendeur électronique électronique Ventilateurs intérieurs Batterie intérieure Batterie intérieure neuf CIRCUIT 1...
- Page 30 8 - RACCORDEMENTS ÉLECTRIQUES ● Cette sonde doit être fixée sur un panneau ou au mur à une hauteur de 1,50 mètres. Raccordement électrique ● Le raccordement électrique doit être réalisée selon la configuration de l’unité : - Sonde NTC S5a: B5 (connecteur J3): avec câble à...
- Page 31 8 - RACCORDEMENTS ÉLECTRIQUES Sonde de qualité d’air CO (en option) Montage à l’extérieur Différentes possibilités existent : ● Sonde pour installation en ambiance. ±0.3 3.54 “ ±0.11 ● Sonde installée dans le reprise (sur gaine), ● Sonde installée sur l’unité configurée comme "Leader" du réseau partagé...
- Page 32 9 - VENTILATEURS ET GAINES D’AIR 9.1 Vérifications sur ventilateurs hélicoïdes ● Avant la mise en service, vérifier le sens de rotation des aubes. Vérifier également que l’axe tourne sans coups ni vibrations. ● Avant la mise en service, vérifier le sens de rotation des aubes. ●...
- Page 33 9 - VENTILATEURS ET GAINES D’AIR 9.4 Raccordements des gaines d’air Tension des courroies : Après avoir placé les poulies dans un même plan, procéder à la tension Les gaines du soufflage et de la reprise d’air doivent être calculés de la courroie en serrant la vis de tension.
- Page 34 10 - RÉCUPÉRATION DES CONDENSATS Ces unités sont dotées d’un bac de récupération des condensats du Important : la tuyauterie d’évacuation CONNECT SIPHON circuit intérieur, avec un raccordement d’évacuation, en plastique, d’eau doit être dotée d’un siphon afin METTRE SIPHON fileté...
- Page 35 11 - ÉLÉMENTS DE SÉCURITÉ Pressostat à haute pression Sécurité au niveau du compresseur Connecté au niveau du refoulement du compresseur, il arrête le ● Ces compresseurs comportent un klixon au niveau du refoulement, compresseur lorsque la pression en ce point atteint la valeur de qui arrête le fonctionnement du moteur en cas de un échauffement consigne.
- Page 36 11 - ÉLÉMENTS DE SÉCURITÉ Contrôle des fuites de réfrigérant Sécurité anti-incendie Contrôle des fuites de réfrigérant par alarme basse pression. Bien que La régulation électronique peut activer une sécurité anti-incendie qui, cette alarme ait parfois d’autres causes, le contrôle permet de détecter lorsque la température de l’air de reprise dépasse 60ºC (par défaut), d’éventuelles fuites, améliorant ainsi la protection de l’environnement.
- Page 37 12 - OPTIONS D’USINE ET KITS 12.1 Auvents des volets Les auvents des volets d’air neuf et d’extraction (en fonction du Étape 3: Fixer les triangles de renfort (4) sur l'auvent (1) en utilisant 5 montage sélectionné) sont fournies repliées, pour un montage sur ou 6 vis (selon montage).
- Page 38 12 - OPTIONS D’USINE ET KITS Toutes les vis nécessaires pour ce montage sont livrées dans un sachet. Installation ● Le capot de protection pour l’air neuf (1) est installée à l'usine. ● Fixer d’abord le panneau de façade (2) avec des vis hexagonales 8x40.
- Page 39 12 - OPTIONS D’USINE ET KITS ● Le panneau de l’accès aux filtres est doté des systèmes de double Raccordement à effectuer par le client : verrouillage. Ceux-ci servent de charnière à l’ouverture de la porte, Unité PJ Module récupérateur mais aussi ils peuvent être utilisés pour le démontage de celle ci.
- Page 40 12 - OPTIONS D’USINE ET KITS 12.5 Batterie de récupération de chaleur Cette option est compatible avec les montages C0, CS, CQ et CT. W43 (BOX8) Actionneur ● La batterie de récupération de chaleur (BRC) est placée entre → la batterie intérieure principale et les filtres à air. La fonction de →...
- Page 41 12 - OPTIONS D’USINE ET KITS 12.6 Séparateur de gouttes sur la batterie intérieure ● Un séparateur de gouttes (stop-drop) peut être installé au niveau de la batterie d’air intérieur. Recommandé lorsqu’on prévoit une humidité de l’air élevée ou lorsque le débit d’air est élevé. ●...
- Page 42 12 - OPTIONS D’USINE ET KITS 12.8 Batterie d’eau chaude ● Batterie d’eau chaude, avec vanne 3 voies gérée par la régulation précédentes jusqu’à ce que les bruits d’air cessent dans la électronique de la machine. La batterie d’eau chaude peut être tuyauterie.
- Page 43 12 - OPTIONS D’USINE ET KITS 12.9 Brûleur à gaz Brûleur gaz naturel ou propane avec action proportionnelle, - Le brûleur est complètement fabriqué en acier inoxydable avec conformément à la directive 2009/142/CE relative aux appareils à gaz, solutions mécaniques spéciales qui assurent la fiabilité et les intégré...
- Page 44 12 - OPTIONS D’USINE ET KITS Le fabricant déclare que l’appareil est fabriqué selon les normes ● Entretien techniques UNI, UNI-CIG, CEI, et dans le respect de ce qui est L’entretien et les contrôles de combustion doivent être réalisés prescrit par la législation en la matière, et qu’il répond à la Directive conformément à...
- Page 45 12 - OPTIONS D’USINE ET KITS Évacuation de la condensation du brûleur L’image suivante montre l’emplacement de la boîte de raccordement “BOX8-QUE”. Ces unités comportent un raccordement pour l’évacuation du bac de récupération des condensats du brûleur. Raccord fileté 1/2” M en PVC. Pour faciliter l’évacuation, la construction du faisceau de tuyaux du générateur est légèrement inclinée vers le refoulement.
- Page 46 12 - OPTIONS D’USINE ET KITS Raccordements à la cheminée du brûleur Important : La cheminée du brûleur à gaz n’est pas fournie Dans ce cas, une ventilation adéquate sur les murs doit être assurée avec l’unité. Sa conception et son installation sont de la pour répondre aux normes UNI-CIG 7129 et UNI-CIG 7131.
- Page 47 12 - OPTIONS D’USINE ET KITS Raccordement de gaz Pour les raccordements de la ligne de gaz, il faut utiliser uniquement Important : Pour un bon entretien, il faut effectuer le raccordement au des composants certifiés CE. module PCH à l’aide d’un joint et d’une rondelle. Éviter l’utilisation de raccords filetés directement sur le raccord au gaz.
- Page 48 12 - OPTIONS D’USINE ET KITS ● entre le tuyau de gaz et le Venturi, remplacer la plaque des orifices de Type de gaz du brûleur en fonction du pays de destination : gaz installée (gaz naturel) par celle fournie dans le kit (pour GPL) ; Pays Catégorie Pression...
- Page 49 12 - OPTIONS D’USINE ET KITS Une fois la flamme pilote détectée, l’appareil ouvre la vanne de gaz Analyse de la combustion principale EV2 [C] en alimentant le brûleur principal. Attendre que le chauffage soit allumé. Vérifier que le chauffage Après un temps de fonctionnement simultané...
- Page 50 12 - OPTIONS D’USINE ET KITS ● Blocages Fxx d’air du brûleur et la température ambiante, et améliorer ainsi la sensation de confort thermique. La carte de modulation PCB est en mesure de distinguer plus de 30 types de blocage différents. Ceci permet un diagnostic précis. Le brûleur à...
- Page 51 12 - OPTIONS D’USINE ET KITS En retirant la porte d’accès à l’intérieur du brûleur, il est possible de - Visualisation état de brûleur visualiser la CPU-SMART PCB : L’état de la machine s’affiche sur l’écran en utilisant les mentions : rdy: la machine est allumée sans la présence de flamme au brûleur, elle attend la commande ON et/ou la demande de chaleur de la part du système de contrôle de la température ambiante.
- Page 52 Ce mot de passe doit être demandé au service technique envoyé le signal d’allumage • Manque de pression gaz à l’appareil mais après 300 du réseau de CIAT. secondes l’appareil n’a • Phase et neutre inversés Manuelle pas encore allumé la flamme.
- Page 53 12 - OPTIONS D’USINE ET KITS 12.10 Cir cuit de récupér ation frigorifique (montages CR et CT) Accès au circuit de récupération Montage CR Montage CT Modèles 0420 à 0720 R’ I’ I’ Circuit thermodynamique dédié à la récupération de l’énergie de l’air d’extraction, avec contrôle proportionnel et indépendant, adapté...
- Page 54 12 - OPTIONS D’USINE ET KITS 12.11 Zonage du débit d’air Raccordements de la caisse de zonage Cette option permet de gérer le débit d’air de l’unité afin de conditionner jusqu’à 4 zones différentes avec un débit d’air minimum de 35 % (mode La carte de contrôle du zonage est installée dans un boîtier séparé...
- Page 55 13 - MISE EN SERVICE 13.1 Mise en service Modèles 0420 à 0720 ● Il est conseillé de réaliser un croquis complet de l’installation, en incluant l’implantation de la machine et tous les composants utilisés, car cela sera très utile pour la maintenance et les réparations sur l’installation.
- Page 56 13 - MISE EN SERVICE 13.3 Vérifications du fonctionnement Contrôle de la charge de réfrigérant Vérifier le fonctionnement de la machine en vérifiant la régulation ● L’unité est livré par l’usine avec une charge appropriée pour assurer électronique et les éléments de sécurité. le bon fonctionnement.
- Page 57 14 - MAINTENANCE 14.1 Recommandations générales ● Inspection visuelle des dégradations, en général. ● Inspection des revêtements anticorrosion. Afin d’assurer le fonctionnement optimal de l’équipement ainsi que l’optimisation de toutes les fonctionnalités disponibles, il est Entretien de Niveau 2 recommandé de souscrire un contrat de maintenance auprès de votre agence service constructeur locale.
- Page 58 14 - MAINTENANCE ● Le compresseur est fixé sur la plate-forme par 4 vis. Retirer les Entretien de Niveau 3 fixations. L’entretien, à ce niveau, requiert des compétences / agréments / ● Mettre le nouveau compresseur en outillages spécifiques et connaissances. Seuls le constructeur, son place et s’assurer qu’il possède une représentant ou mandataire agréé...
- Page 59 14 - MAINTENANCE Filtre déshydrateur Important : les unités avec réfrigérant A2L sont toujours équipées d’un détecteur de fuite à infrarouge. Voir le chapitre "Éléments ● La fonction du filtre est de maintenir le circuit frigorifique propre et de sécurité". sans humidité, en neutralisant les acides pouvant être présents dans ●...
- Page 60 14 - MAINTENANCE ● Pour les équipements soumis à des épreuves d’étanchéité ● Concentration de LFL pour alarme (par défaut, 50%) : Pourcentage périodiques, un livret d’entretien doit être tenu. Il doit indiquer du LFL (limite inférieure d'inflammabilité) à partir duquel la panne pour la quantité...
- Page 61 14 - MAINTENANCE Bac de récupération des condensats Batterie d’air ● Ces unités sont dotées d’un bac de récupération des condensats ● Vérifier que la batterie est libre de poussières et de graisse. en pente vers l’évacuation. ● Le nettoyage de la poussière accumulée dans la batterie peut être Remarque : Ce bac est amovible pour faciliter le nettoyage dans effectué...
- Page 62 14 - MAINTENANCE Filtres à air ● Suivant les conditions d’installation, examiner l’aspect du filtre pour Languette pour définir la fréquence de nettoyage ou remplacement. Il faut donc déplacement prévoir des filtres de rechange. des cadres Les pertes de charge dans la notice technique ont été calculées pour des filtres propres.
- Page 63 être effectué avec l’accord du fabricant. Le remplacement d’un composant défectueux par un autre non conforme pourrait constituer un danger qui ne saurait engager la responsabilité de CIAT. Joint bride Pour garantir une bonne efficacité et une longue durée de vie au brûleur...
- Page 64 14 - MAINTENANCE 1) Vérification des électrodes Vérification à effectuer avec le générateur allumé au débit calorifique maximum. Démonter la flamme pilote complète et avec un jet d’air comprimé, nettoyer le filet et la buse. 7) Vérification de l’appareil de contrôle de la flamme Vérifier que la céramique soit intacte et enlever avec du papier de Avec le générateur en fonctionnement, fermer le robinet de gaz et vérifier que le blocage ait bien lieu, signalé...
- Page 65 15 - CONTRÔLE ET ANALYSE DES PANNES Symptôme Cause Solution Pression d’évaporation très a) Excès de charge a) Enlever réfrigérant élevée par rapport à l’entrée b) Température de l’air élevée b) Vérifier la surchauffe d’air c) Aspiration du compresseur non hermétique c) Vérifier l’état du compresseur et remplacer d) Vanne d’inversion de cycle en position intermédiaire d) Vérifier que la vanne n’est pas obstruée.
- Page 66 16 - ARRÊT DÉFINITIF Matériaux à récupérer pour recyclage Mise hors fonctionnement ● Acier. Séparez les appareils de leurs sources d’énergie, attendez le refroidissement complet, puis effectuez une vidange complète. ● Cuivre. ● Aluminium. ● Plastiques. Conseils de démantèlement ● Mousse polyuréthane (isolant). Utilisez les dispositifs de levage d’origine.
- Page 68 Le système de management de la qualité du site d’assemblage de ce produit a été certifié conforme aux exigences de la norme ISO 9001 (dernière version en cours) après un audit mené par un tiers indépendant habilité. Le système de management de l’environnement du site d’assemblage de ce produit a été certifié conforme aux exigences de la norme ISO 14001 (dernière version en cours) après un audit mené...
