6

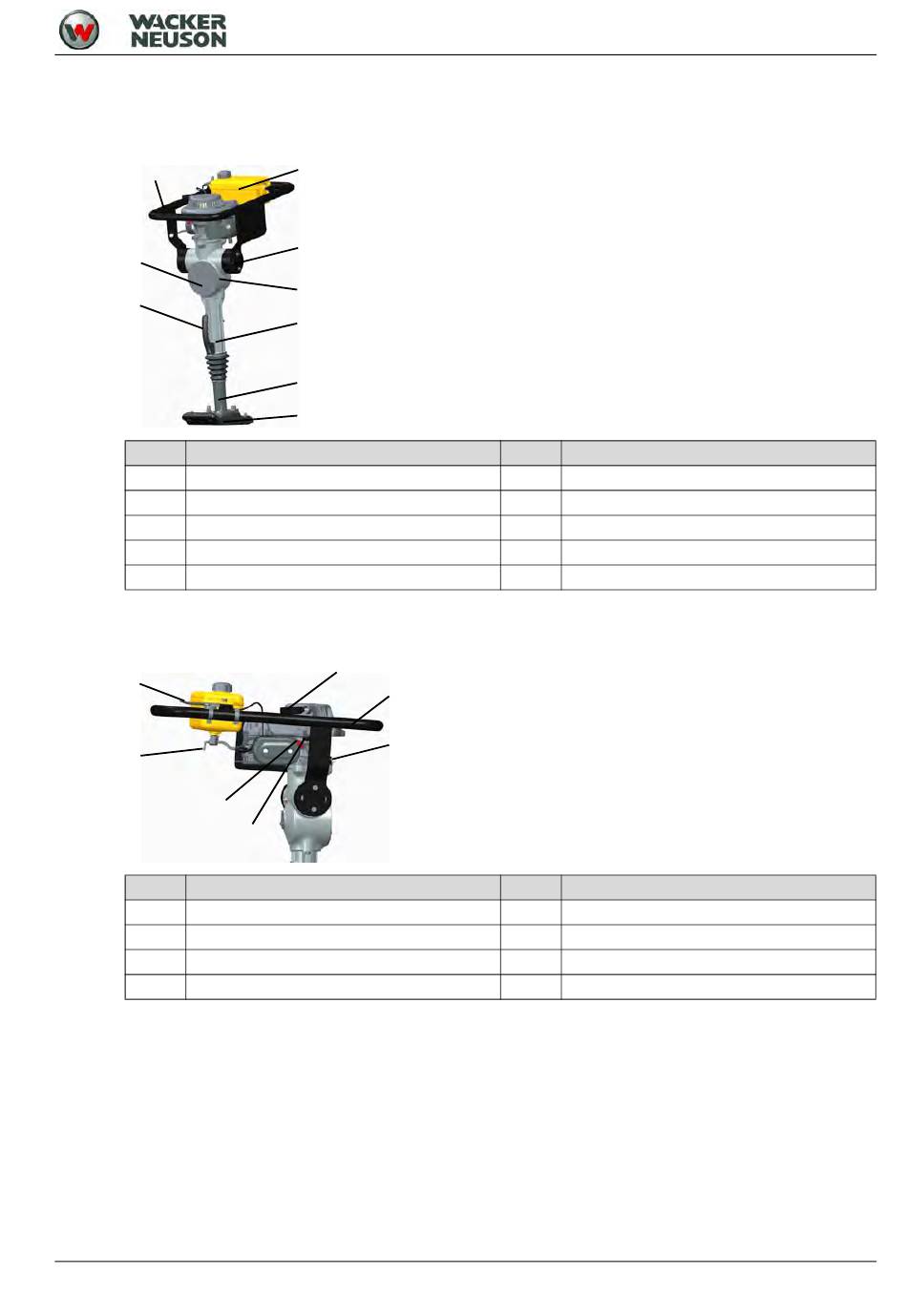

Composants et éléments de contrôle
6.1
Composants
1
9
2
Pos.
Désignation
1
Étrier de guidage
2
Poignée
3
Amortisseur de vibrations
4
cylindre de guidage
5
Carter de la manivelle
6.2
Éléments de contrôle
3
2
6
Pos.
Désignation
1
Étrier de guidage
2
Robinet de carburant
3
Levier de réglage du gaz
4
câble de démarrage
Poignée
La poignée facilite le travail en position inclinée.
Starter
Si le moteur est froid ou chaud, activez également le starter pour enrichir le mélange air-carburant.
Soufflet de pompe de carburant
Le soufflet de la pompe de carburant est utilisé pour remplir les conduites de carburant et le carburateur
après un arrêt prolongé de la machine. La conduite de retour intégrée empêche que trop de carburant
n'entre dans le carburateur en pompant trop fréquemment.
100_0201_cp_0001.fm
8
3
5
4
6
7
4
1
5
7
6 Composants et éléments de contrôle
Pos.
Désignation
6
Système de pilonnage
7
Pilette
8
Réservoir de carburant
9
Plaque signalétique
Pos.
Désignation
5
Soufflet de pompe de carburant
6
Starter
7
Interrupteur arrêt
16
