ÄKTA pilot 600 Mode d'emploi 29261688 AC
Action

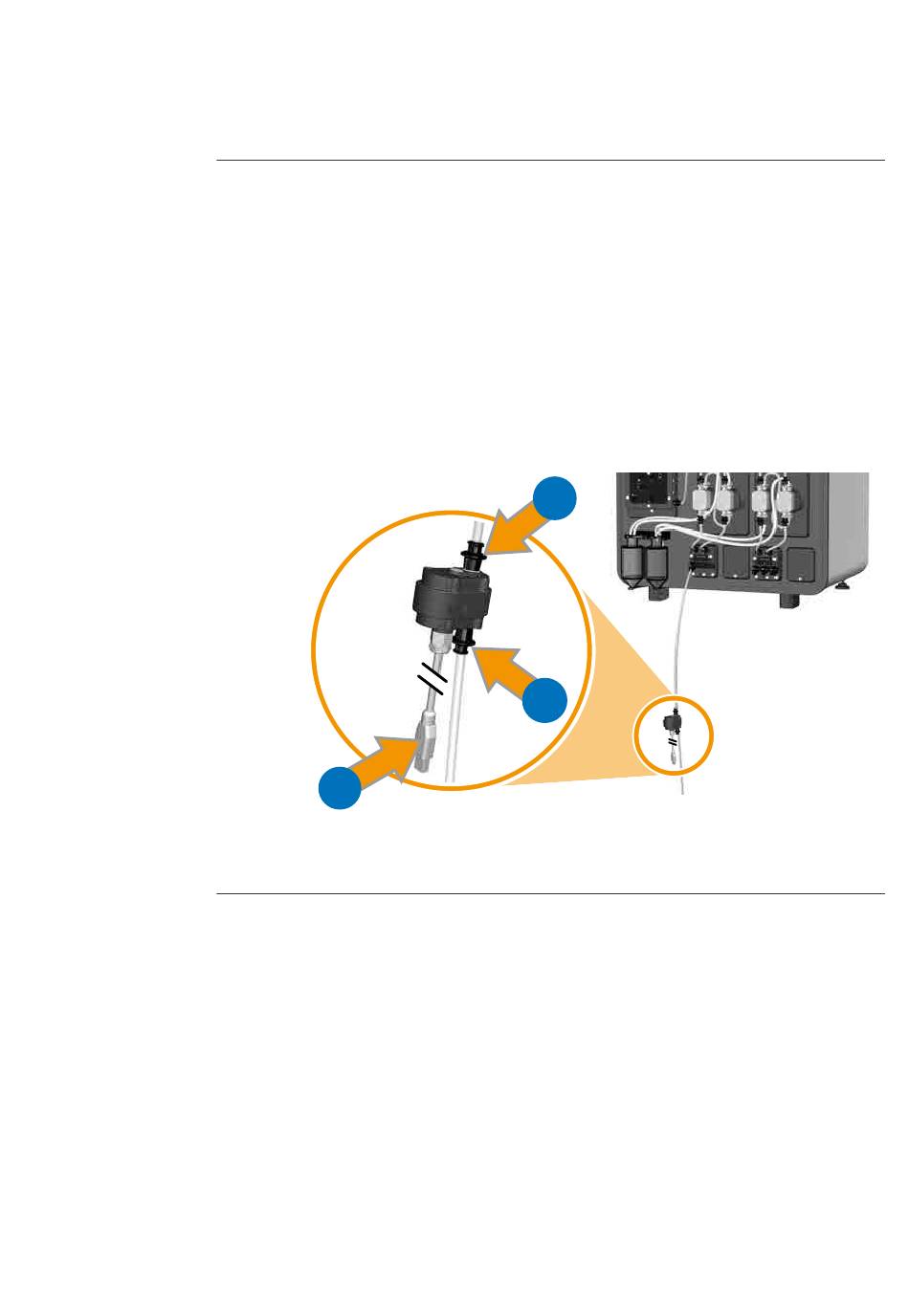

Connecter un port du capteur d'air au port de la vanne d'entrée voulu à l'aide
de la tubulure de 4,8 mm de d. i. et des connecteurs SNAP (A). Le capteur d'air
est symétrique, le port qui est connecté à la vanne d'entrée n'a donc pas
d'importance.
Astuce :
Laisser au moins 70 cm de tubulure entre le capteur d'air et le port d'entrée
au débit maximum – faute de quoi, l'air détecté par le capteur pourrait
atteindre la vanne d'entrée et la pompe avant que l'alarme d'air ne soit
déclenchée par le logiciel UNICORN. Une tubulure plus courte peut être
utilisée lorsque le débit est moindre.
Connecter la tubulure d'entrée à l'autre port du capteur d'air (B).
C
Connecter le câble UniNet-9 du capteur d'air (C) à un port UniNet-9 inutilisé
à l'arrière de l'instrument.
4.2 Installation du système ÄKTA pilot 600
4.2.7 Installer les capteurs d'air externes en option
A
B
4 Installation
