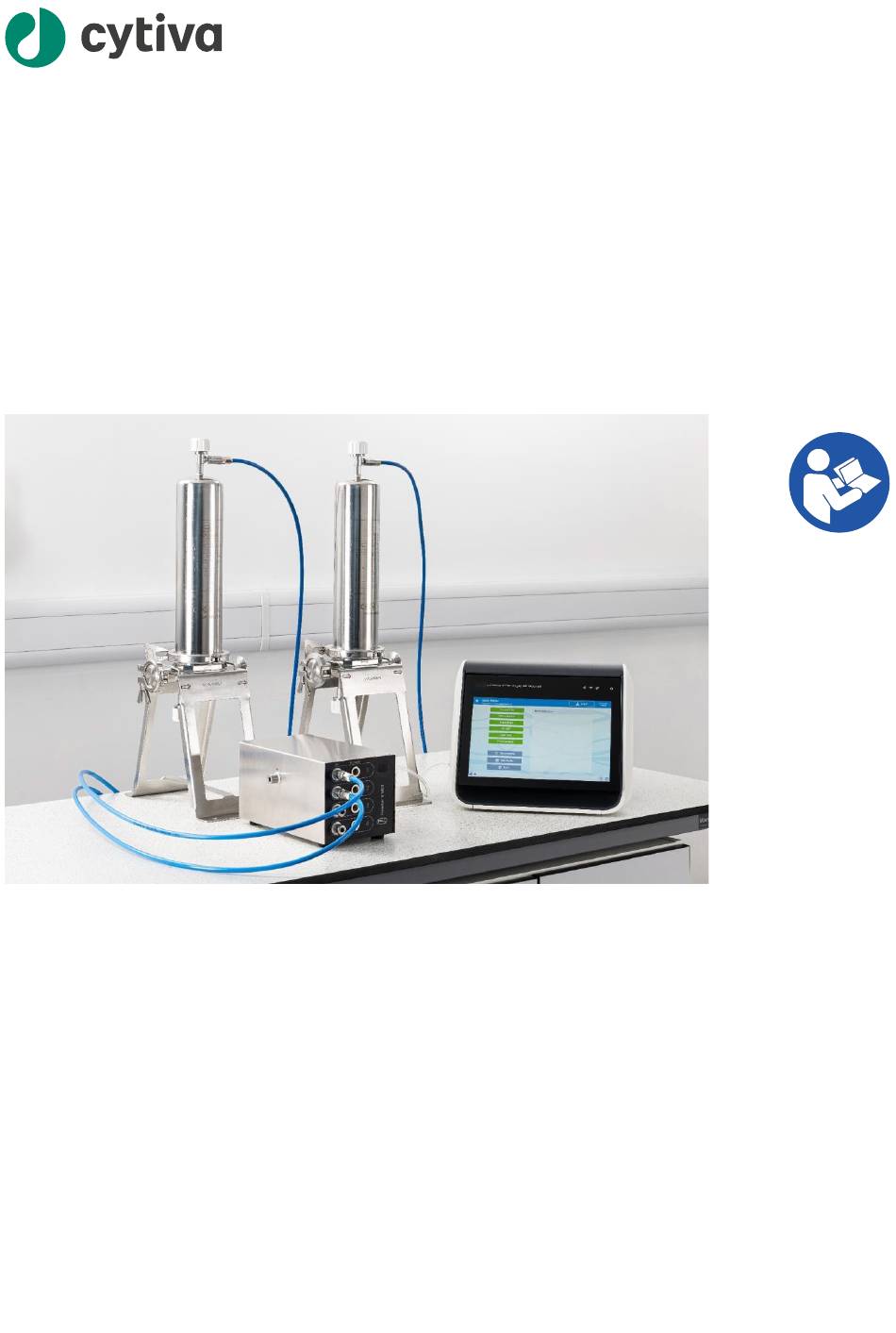

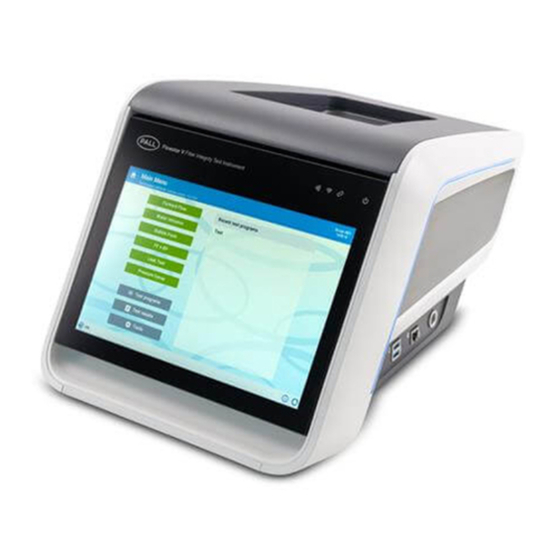

- Page 1 Palltronic Flowstar V MUX Mode d’emploi cytiva.com...
- Page 2 Plusieurs unités MUX ........................ 12 Alimentation en pression ......................13 Procédure de démarrage ..............14 Configuration système ................. 15 Fonctionnement ..................16 Maintenance ..................19 Messages d’erreur ................. 20 Données techniques ................21 Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 3 Introduction Ce document est valable pour toutes les unités Palltronic Flowstar V MUX portat la réfé- rence FFS05MUX. L’instrument Palltronic Flowstar V MUX permet de tester le débit de diffusion, le point de bulle, et le débit de diffusion et le point de bulle ensemble. Il sert aussi à effectuer des tests d’intrusion d’eau, d’étanchéité, de chute de la pression sur au moins quatre...
- Page 4 Un AVIS indique des instructions devant être suivies pour éviter d’endommager le produit ou d’autres équipements. IMPORTANT La mention IMPORTANT signale des instructions qui sont essen- tielles au fonctionnement du logiciel ou de l'application. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 5 Toutes les tubulures à air utilisées pour le test d’intégrité doivent pouvoir résister à des pressions de gaz allant jusqu’à 8 bar (116 psi). AVERTISSEMENT Les tubulures et les raccords doivent être vérifiés avant chaque utilisation. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 6 L'unité MUX ne dispose pas d’une alimentation électrique propre, elle est alimentée par l’instrument. AVERTISSEMENT Seul le personnel agréé par Cytiva est autorisé à effectuer l’entre- tien et la maintenance du produit. AVERTISSEMENT Ne pas dépasser une pression d’entrée maximale de 8 bar (116 psi).
- Page 7 Veiller à utiliser une alimentation en gaz sans huile régulée pendant le fonctionnement de l’instrument. AVERTISSEMENT Éviter tout contact avec l’eau et d’autres solvants. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 8 Procédure de configuration Dans ce chapitre Section Voir page Raccordements Connexions sur la partie arrière de l'unité MUX Une seule unité MUX Plusieurs unités MUX Alimentation en pression Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 9 (1) abrite le raccord pneumatique (OUT (Sortie)) pour la connexion à l’unité MUX suivante ; • le côté droit (5) abrite la connexion (IN) pour l’alimentation en pression de l’unité via l’instrument Palltronic Flowstar V instrument. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 10 Connexion CAN à l'instrument Palltronic Flowstar V instrument ou à une autre unité MUX Connexion CAN à une autre unité MUX OUT (Sortie) (connexion à une autre unité MUX) VENT (Évacuation de l'air) Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 11 Flowstar V instrument doit être connecté au port CAN IN (Entrée CAN) à l’ar- rière de l’unité MUX. Il s’agit d’une connexion unique entre l’instrument et l'unité MUX destinée à l’alimentation et aux données. Mettre l’instrument Palltronic Flowstar V instrument sous tension. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 12 Une fois la configuration terminée, les unités doivent afficher un caractère (par exemple, A). Si aucun caractère n’est affiché, véri- fier les connexions ; si le caractère clignote, vérifier la connexion entre les unités MUX et l’instrument Palltronic Flowstar V instrument. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 13 < 150 ml/min ; • pression de ligne supérieure d’au moins 2 000 mbar à la pres- sion de test, avec un débit > 150 ml/min. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 14 Lors de la mise sous tension de l'instrument Palltronic Flowstar V instrument, l’écran affiche la version logicielle puis passe automatiquement en mode d’autotest après quelques secondes. L'unité Palltronic Flowstar V MUX n’est pas opérationnelle pendant cette période. Une fois l’autotest terminé et la durée de préchauffage écoulée, l’instrument Palltronic Flowstar V instrument affiche Main Menu (Menu principal).
- Page 15 Configuration système Avant la première utilisation, la fonctionnalité Palltronic Flowstar V MUX doit être activée dans la configuration de l’instrument Palltronic Flowstar V instrument. • Pour accéder à cette configuration, appuyer sur le bouton TOOLS (Outils) situé sur le côté gauche, puis sur le bouton General Settings (Paramètres généraux).
- Page 16 Si la fonction MUX est activée, il existe deux options pour démarrer le test : • Start (Démarrer) : permet de lancer le test si aucun autre test n’est actif, ou de le mettre en attente jusqu’à ce que les tests en cours soient terminés. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 17 L'image ci-dessous représente une unité MUX avec les canaux et leurs indicateurs. Le tableau ci-dessous liste les couleurs des indicateurs et l'information correspondante fournie par l'unité. Couleur Information de l’unité Vert Test conforme Rouge Échec/Erreur du test Jaune clair En attente Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 18 Mode d’emploi de l’instrument de test d’intégrité Palltronic Flowstar V USD3519. IMPORTANT Un niveau d’accès de superviseur est nécessaire pour pouvoir modifier ou gérer les programmes de tests. Le mot de passe initial est Super. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 19 Cytiva. Il est recommandé de faire réviser l’instrument dans son intégralité tous les ans par Cytiva. Au cours de cette révi- sion, tous les composants sont vérifiés et nettoyés. Les unités Palltronic Flowstar V MUX ne contiennent aucun élément nécessitant un étalonnage.
- Page 20 La connexion entre l'unité MUX Vérifier les raccords. connectée et l'instrument Palltronic Flowstar V instrument a été interrompue. Erreur de configura- Aucune unité n’est connectée au Vérifier la configura- tion de l'unité MUX canal actif. tion. Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 21 Entrée d’air comprimé : Stäubli Nipple RBE03.6150 pneumatiques Sortie d’air comprimé : Stäubli Coupling RBE03.2904 Évent : connexion par tuyau d’un diamètre externe de 6 mm Conditions envi- Étanchéité : IP54 ronnementales Palltronic Flowstar V MUX Mode d’emploi USD3953 AB...
- Page 22 Cytiva et le logo Drop sont des marques de commercede Life Sciences IP Holdings Corporation ou de l'une de ses sociétés affiliées opérant sous le nom de Cytiva. Staubli est une marque de commerce de Staubli International AG. Toute autre marque de commerce tierce est la propriété de son détenteur respectif.
