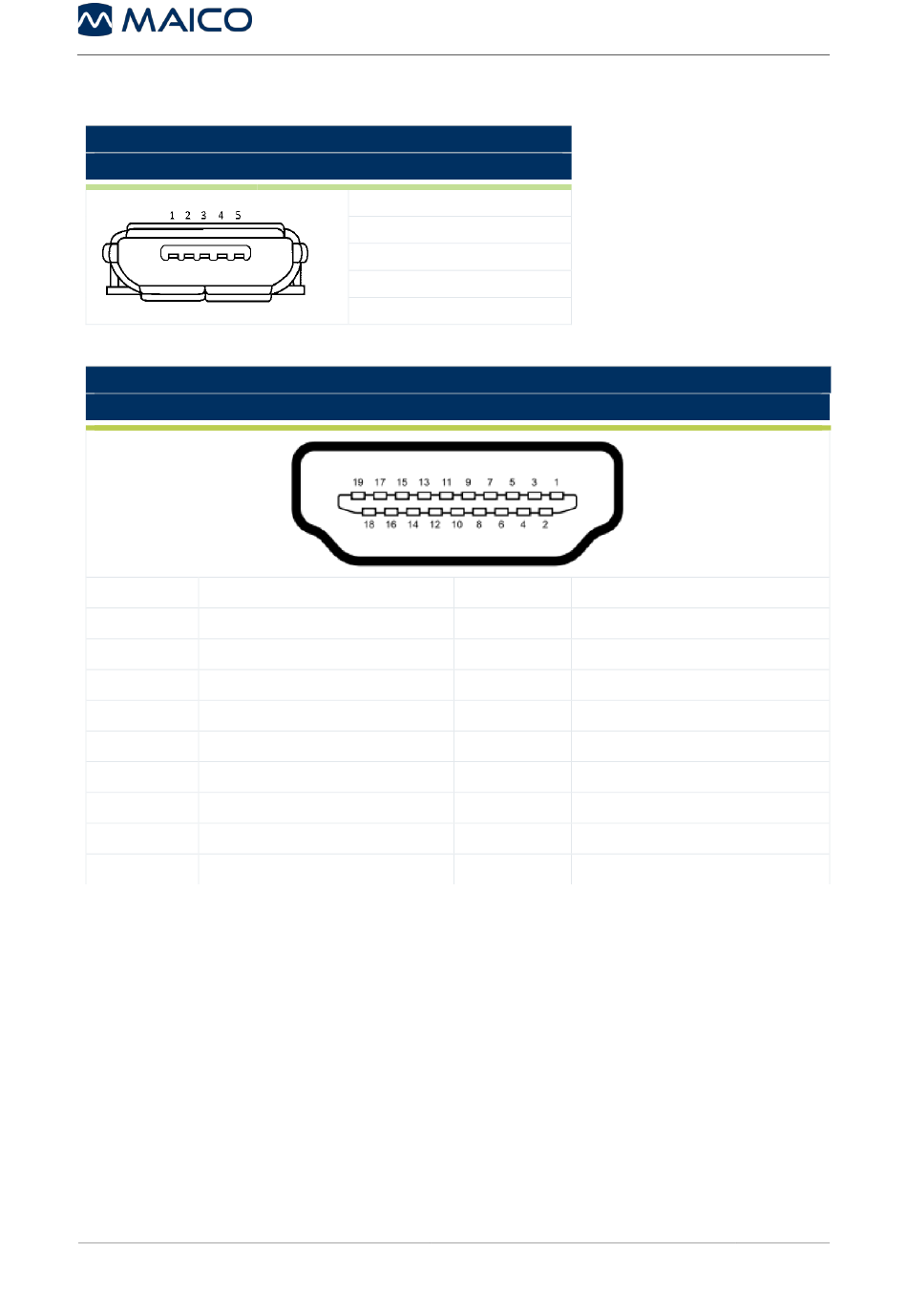

6.2 Connexions et affectation des broches
CONNECTEUR ERO•SCAN
MICRO USB B (ENTRÉE)
Broche 1
Récepteur +
Broche 2
Bouclier récepteur
Broche 3
Récepteur -
Broche 4
Réservé
Broche 5
Bouclier
Broche 6
Réservé
Broche 7
Puissance micro +
Broche 8
Bouclier micro
Broche 9
Sortie micro
Broche 10
Puissance micro -
1
8509555 Rév. 7
Manuel d'utilisation ERO•SCAN
1. +5 V CC
2. Données :
3. Données +
4. ID
5. Terre
CONNECTEUR DE SONDE
RECEPTACLE HDMI DE TYPE A (FEMELLE)
Broche 11
Inutilisé
Broche 12
Inutilisé
Broche 13
Inutilisé
Broche 14
Réservé
Broche 15
Puissance comm.
Broche 16
Données comm.
Broche 17
Terre
Broche 18
+3,3 V
Broche 19
Terre
-
-
67
22/07/2024
