5.8 Interpréter les résultats de test
5.8.1 Comprendre l'écran de résultat de test
L'ERO•SCAN affiche les résultats de test sous forme de graphique. L'écran est généré et
s'affiche pendant le test et il est possible de le consulter en fin de test (voir la Section 5.7.6).
L'ERO•SCAN permet à l'utilisateur de choisir entre deux options d'affichage des
résultats :
• Style graphique SNR : montre le rapport signal/bruit pour chaque fréquence
de test DP ou bande de test TE.
• Style graphique des valeurs : montre les niveaux absolus de bruit et
d'émissions de chaque test DP ou bande de test TE.
REMARQUE : Le style du graphique peut être modifié dans le menu Paramètres.
Section 5.10.2.8

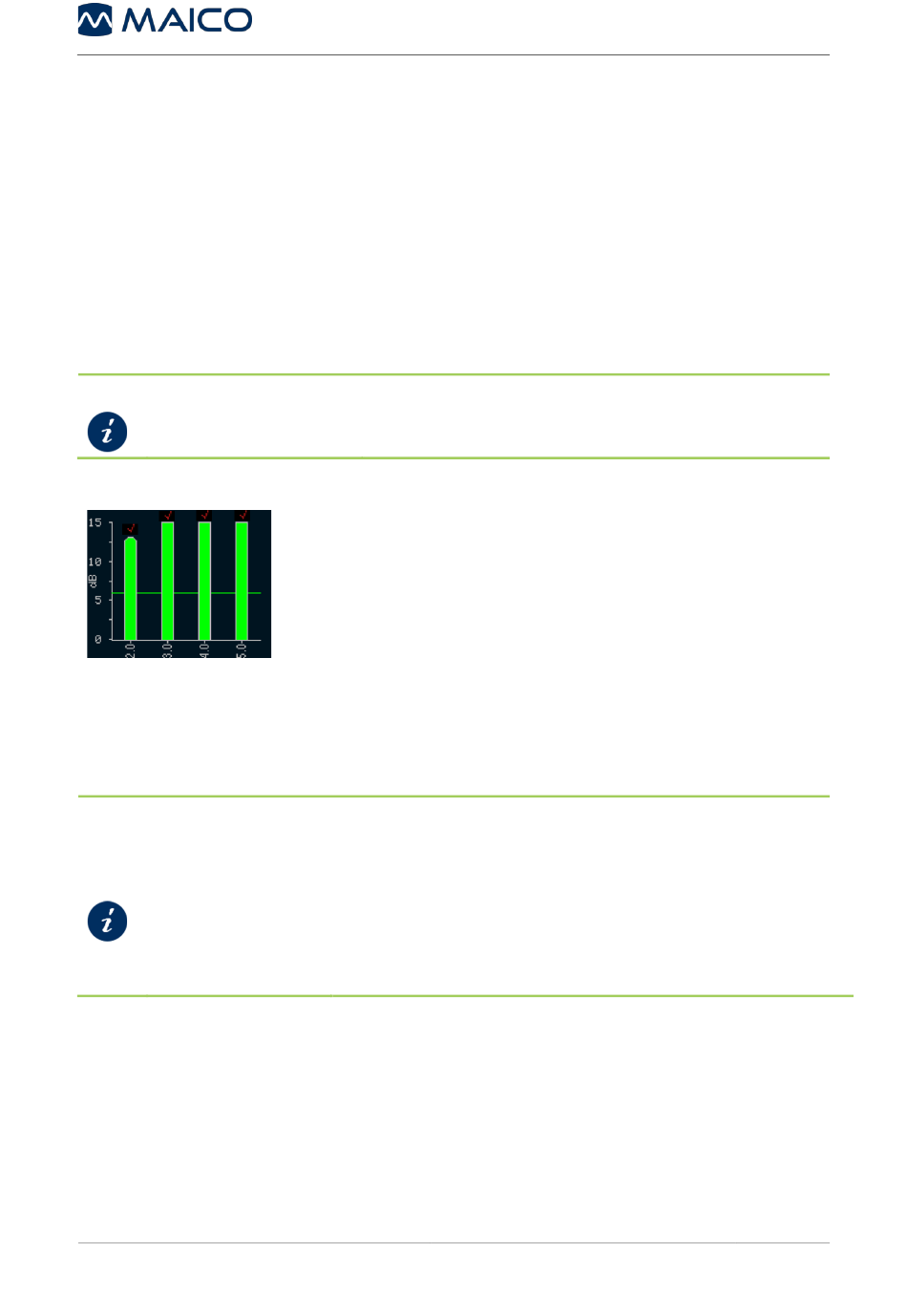

Vue graphique SNR
Figure 36
Si vous avez sélectionné un protocole avec un critère Réussite, vous pouvez voir une
ligne verte horizontale au niveau de décibel correspondant au SNR requis pour réussir
le test. Les barres verticales vertes représentent un résultat Réussite, une barre jaune
correspond à un résultat de À refaire pour la bande de fréquences.
REMARQUE : Les protocoles de diagnostic affichent des barres vertes ou violettes. Une
couleur verte s'affiche lorsqu'un critère Réussite est activé et défini dans l'appareil.
Section 5.10.3.2
1
8509555 Rév. 7
Manuel d'utilisation ERO•SCAN
Style du graphique
Figure 36 affiche le graphique à barres SNR. Vous pouvez
observer les résultats de test pour le rapport signal/bruit (SNR).
Ceux-ci s'affichent pendant les mesures du seuil d'émissions et
de bruit. Chaque colonne représente une fréquence de test DP
ou une bande de fréquence TE. La hauteur de chaque colonne
représente le SNR mesuré en dB.
Options avancées de test DPOAE –
Configurer le niveau SNR RÉUSSI
et
Définir le nombre de fréquences pour RÉUSSITE
41
