4.3 Manipulation de la sonde à microphone
Consultez également nos vidéos de formation :
MAICO Training | ERO•SCAN | 1/8 Configuration – YouTube
https://youtu.be/CnAMF_cdtPk?si=hvKTEwzxg5k2k2K2&t=10

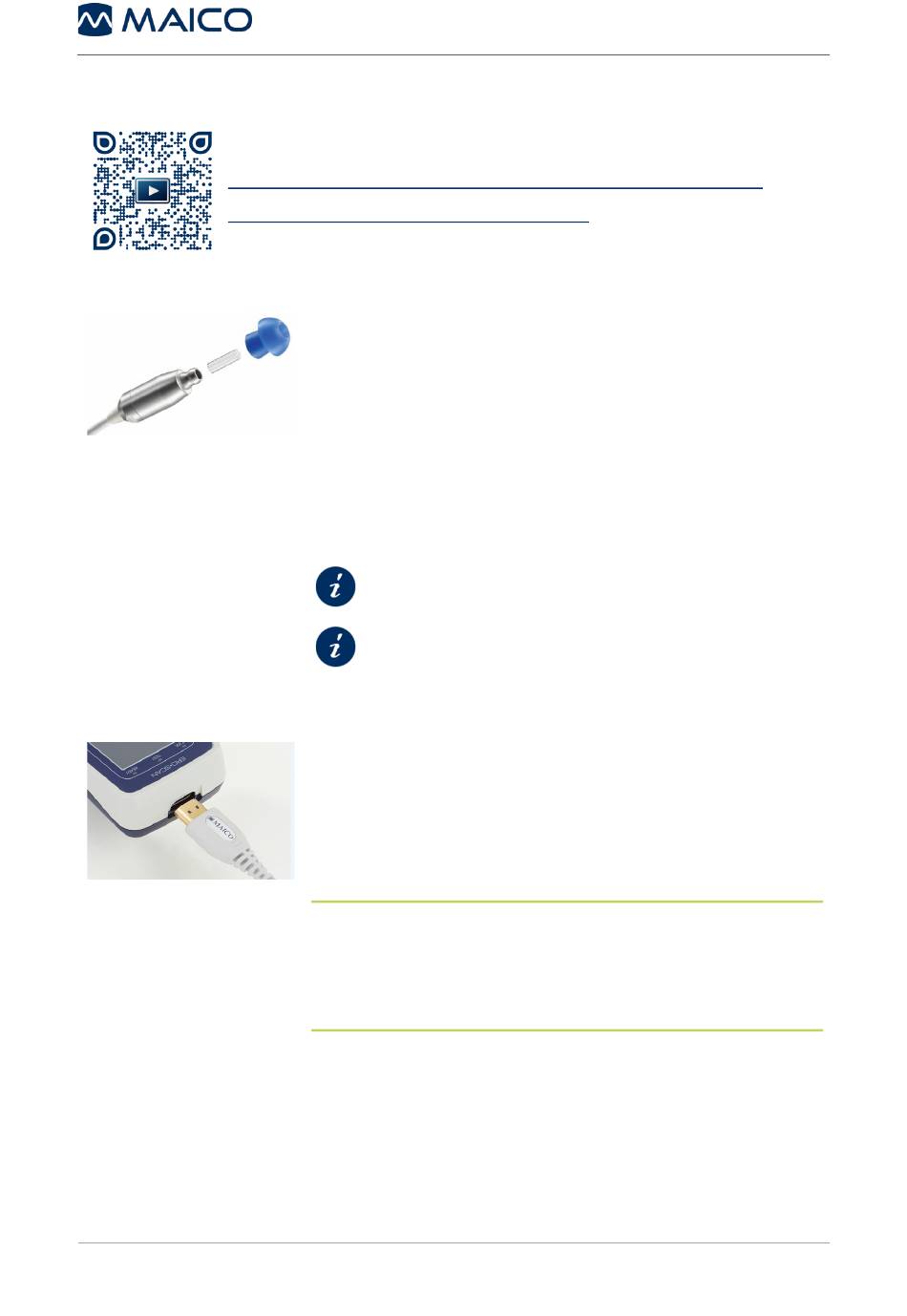

Le système de la sonde à microphone
Figure 10
Connecter la sonde à microphone à l'ERO•SCAN
Figure 11
1
8509555 Rév. 7
Manuel d'utilisation ERO•SCAN
La sonde à microphone est dotée d'un haut-parleur et d'un
micro permettant de produire des stimuli de test et de
mesurer le niveau de pression sonore (SPL) du conduit
auditif isolé.
Le système de la sonde à microphone se compose de :
1 = corps de la sonde
2 = tube de la sonde
3 = embout auriculaire
Section 3.4
Section 3.6
Arrêtez l'ERO•SCAN et insérez le connecteur de la sonde
à microphone dans le port situé sur la partie supérieure de
l'ERO•SCAN (Figure 11). La fiche ne peut s'insérer que
dans un seul sens. Un logo MAICO, apposé sur le
connecteur de la sonde, s'aligne sur le panneau de
commande de l'appareil.
REMARQUE : Un mauvais alignement de la fiche et de la
prise peut provoquer des dommages. La fiche et la prise
doivent être inspectées visuellement avant chaque
installation de la sonde. En cas de dommages apparents,
contactez MAICO Diagnostics.
26
Utilisation sûre des jetables
Produits jetables - Tubes de
sonde
