Définir le durée moyenne

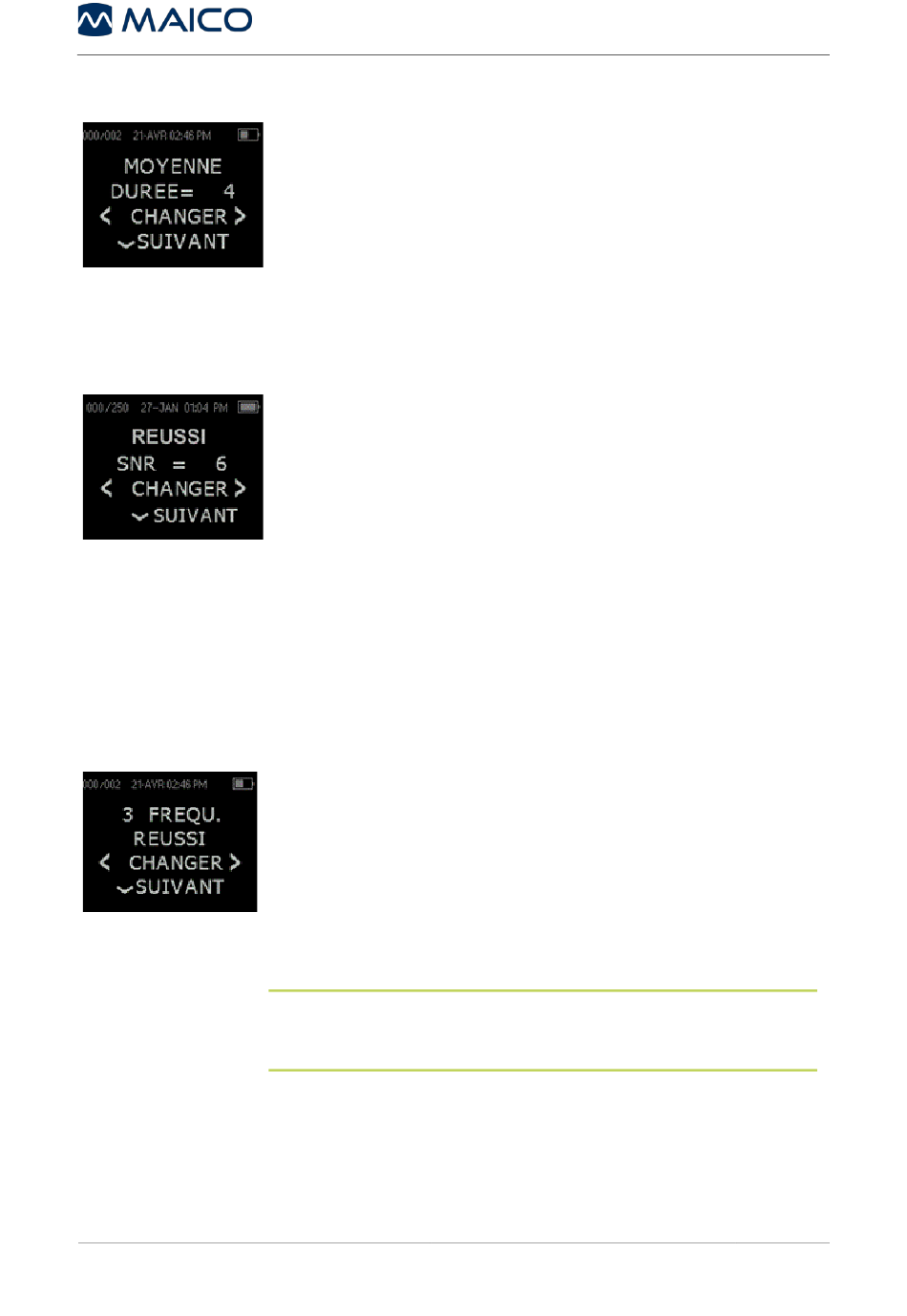

Figure 70
Configurer le niveau SNR RÉUSSI
Figure 71
Définir le nombre de fréquences pour RÉUSSITE
Figure 72
1
8509555 Rév. 7
Manuel d'utilisation ERO•SCAN
Une durée moyenne plus longue augmente la durée de
mesure et la qualité du résultat. Une durée moyenne plus
courte réduit la durée des mesures et la qualité du résultat
(Figure 70).
CHANGER pour régler la durée moyenne sur 0,5 s, 1,0 s,
2,0 s, ou 4,0 s.
SUIVANT
pour passer à l'écran suivant.
Pour produire une détermination RÉUSSITE/À REFAIRE pour
chaque test, il est nécessaire de définir SNR RÉUSSI. Le SNR
RÉUSSI définit le rapport indiquant dans quelle mesure la
réponse EOA doit être plus élevée que le bruit. Cette exigence
est combinée au nombre de fréquences nécessaires pour
déterminer un résultat global RÉUSSITE/À REFAIRE pour
chaque test (Figure 71).
CHANGER pour sélectionner une valeur comprise entre 3
dB et 10 dB.
SUIVANT
pour passer à l'écran suivant.
L'utilisateur peut ajuster le nombre de fréquences qui doivent
remplir le critère SNR RÉUSSI (et éventuellement le critère
VALEUR MIN) afin de générer un résultat global RÉUSSI lors de
la mesure de dépistage. Si le nombre défini de FRÉQU. RÉUSSI
n'est pas atteint, la mesure se traduira par un À REFAIRE.
Le réglage de FRÉQ. RÉUSSI sur 0 désactive la fonctionnalité
et aucun résultat RÉUSSI/À REFAIRE ne s'affichera après la
mesure (Figure 72).
REMARQUE : Si cette fonction est désactivée, les barres du
graphique SNR sont affichées en violet ; si elle est activée,
elles s'affichent en vert (RÉUSSI) ou en jaune (À REFAIRE).
CHANGER pour sélectionner un nombre compris entre 0
et le nombre maximal de fréquences du
protocole sélectionné.
SUIVANT
pour passer à l'écran suivant.
