5.8.2.2 Comprendre l'imprimé thermique (TEOAE)

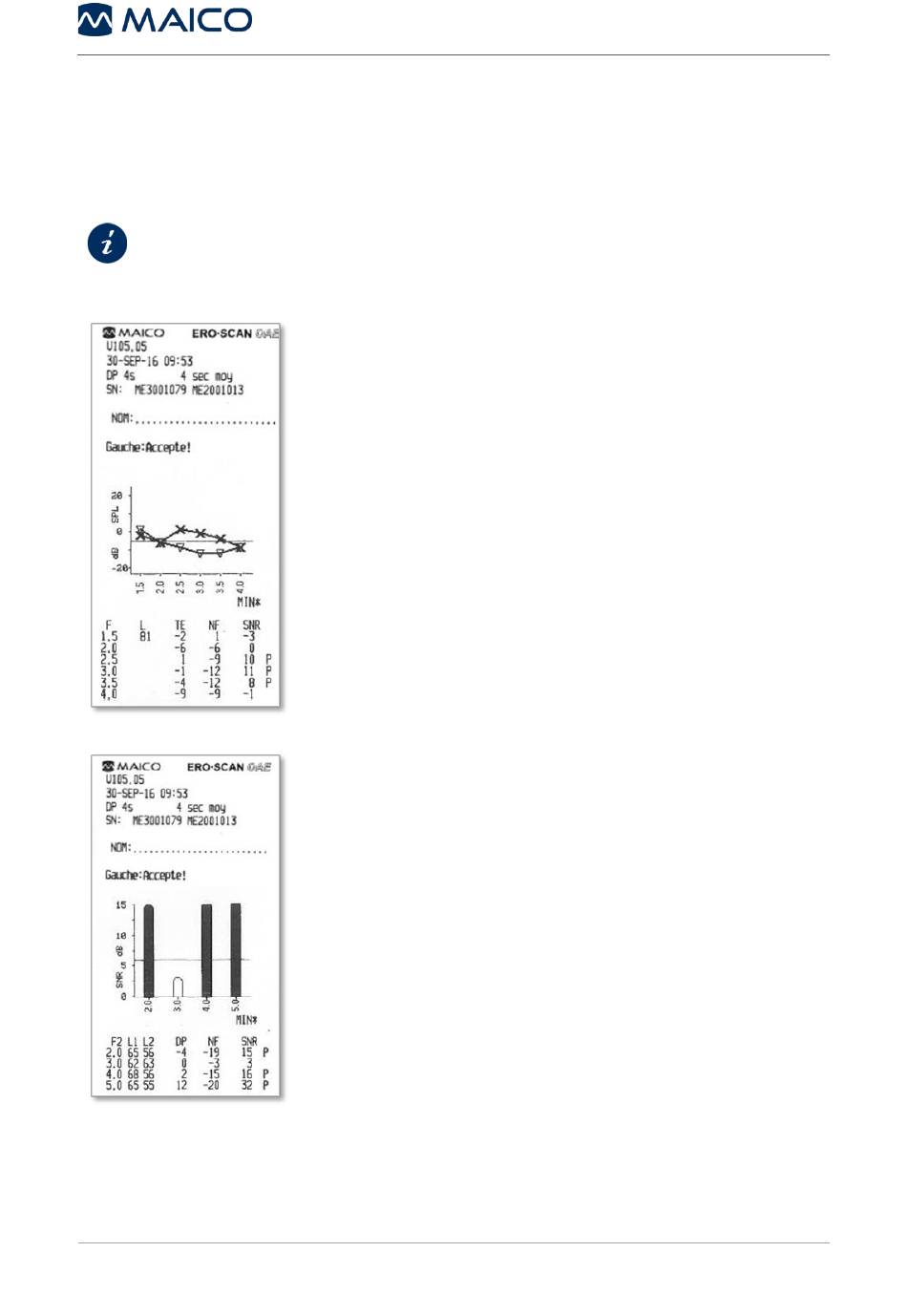

Les informations suivantes sont fournies pour chaque test (Figure 39 – imprimé
TEOAE avec vue graphique des valeurs, Figure 40 – imprimé TEOAE avec vue
graphique SNR.
Section 5.10.2.8
Figure 39
Figure 40
1
8509555 Rév. 7
Manuel d'utilisation ERO•SCAN
Style du graphique
1. Logo du fabricant
2. Le numéro de version du logiciel (p. ex. V105.05)
3. L'heure et la date du test, basées sur le paramètre de
l'horloge interne ; si l'horloge est bien paramétrée,
l'heure et la date indiquées sont exactes.
4. Le numéro du test (en cas de fonctionnement en mode
Enregistr. 500) (p. ex. : 001)
5. Le protocole sélectionné (p. ex. TE 64s)
6. Le temps de réalisation du test (p. ex. 4 s en moyenne)
7. Numéro de série de l'appareil/de la sonde (SN)
8. L'oreille sélectionnée (Droite ou Gauche)
9. Indication PASS/REFER (RÉUSSITE/À REFAIRE) si
un critère est défini pour le protocole
10. Affichage graphique des résultats (graphique SNR ou
des valeurs)
11. Notification d'impression lorsque l'amplitude minimum
est « activée »
12. Le centre de la bande de fréquence (F)
13. Crête SPL équivalente du clic présenté (L)
14. Le niveau de l'émission en dB SPL (TE)
15. Le seuil de bruit en dB SPL (NF)
16. Le rapport signal/bruit (SNR) = TE – NF
17. Un « P » indique la validation de la fréquence sur la
base des paramètres de critères dans le protocole
sélectionné.
