OPTION -
BRANCHEMENT
DU NEUTRE
24V AC
1. A LIMENTATION. EST UNE COUPURE DE PROTECTION CONTRE TOUTE SURCHARGE EN CAS DE
BESOIN.
2. CAVALIER INSTALLÉ EN USINE.
3. D OIT SE CONNECTER AU NEUTRE 24 V CA LORS DE L'UTILISATION DE L. LA BORNE EST INDIQUÉE
COMME ÉCRAN DE L'ÉQUIPEMENT.
4. B ORNE « O / B » REGLÉE POUR CONTRÔLER EN TANT QUE « O » OU « B » DANS LA
PROGRAMMATION PAR L'INSTALLATEUR.

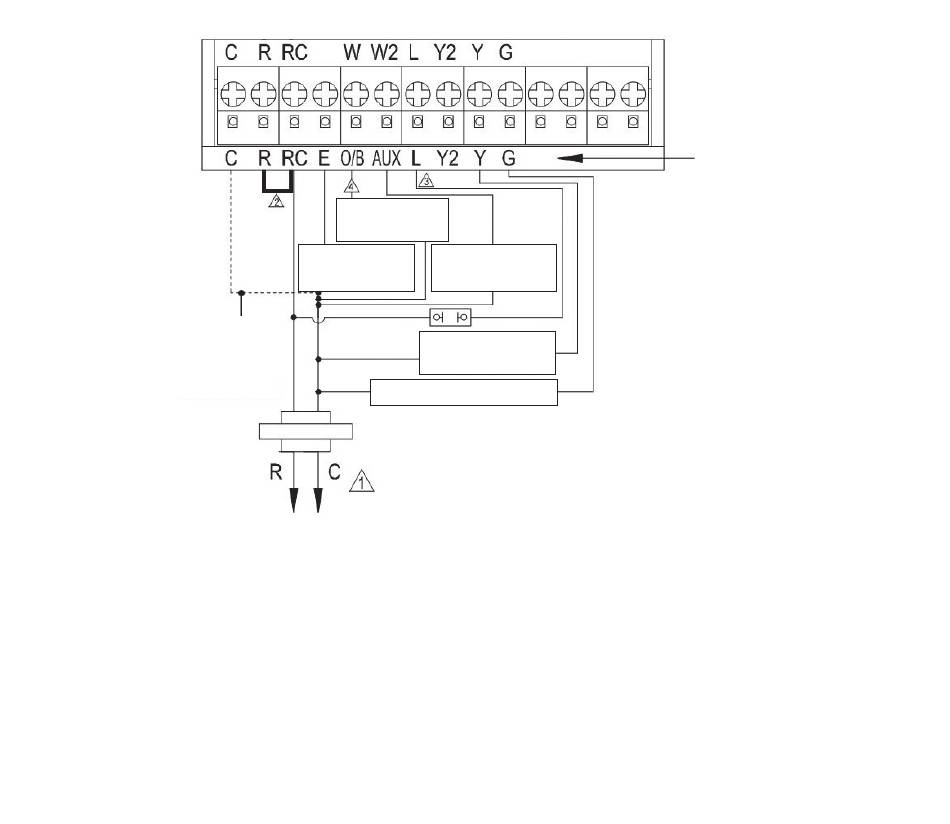

Figure 19. branchement type de la pompe à chaleur à un seul niveau avec
chaleur auxiliaire / de réserve (pompe à chaleur 2 C. / 1 R.).
ROBINET À INVERSEUR
RELAIS DE CHAUFFAGE
RELAIS DE CHAUFFAGE 2
D'URGENCE
(CHAUFFAGE AUXILIAIRE)
RELAIS
DE COMPRESSEUR
RELAIS DE VENTILATEUR
29
POMPE À CHALEUR
