OPTION -
BRANCHEMENT
DU NEUTRE
24V AC
1. A LIMENTATION. EST UNE COUPURE DE PROTECTION CONTRE TOUTE SURCHARGE EN CAS
DE BESOIN.
2. CAVALIER INSTALLÉ EN USINE.
3. B ORNE « O / B » REGLÉE POUR CONTRÔLER EN TANT QUE « O » OU « B » DANS LA
PROGRAMMATION PAR L'INSTALLATEUR.

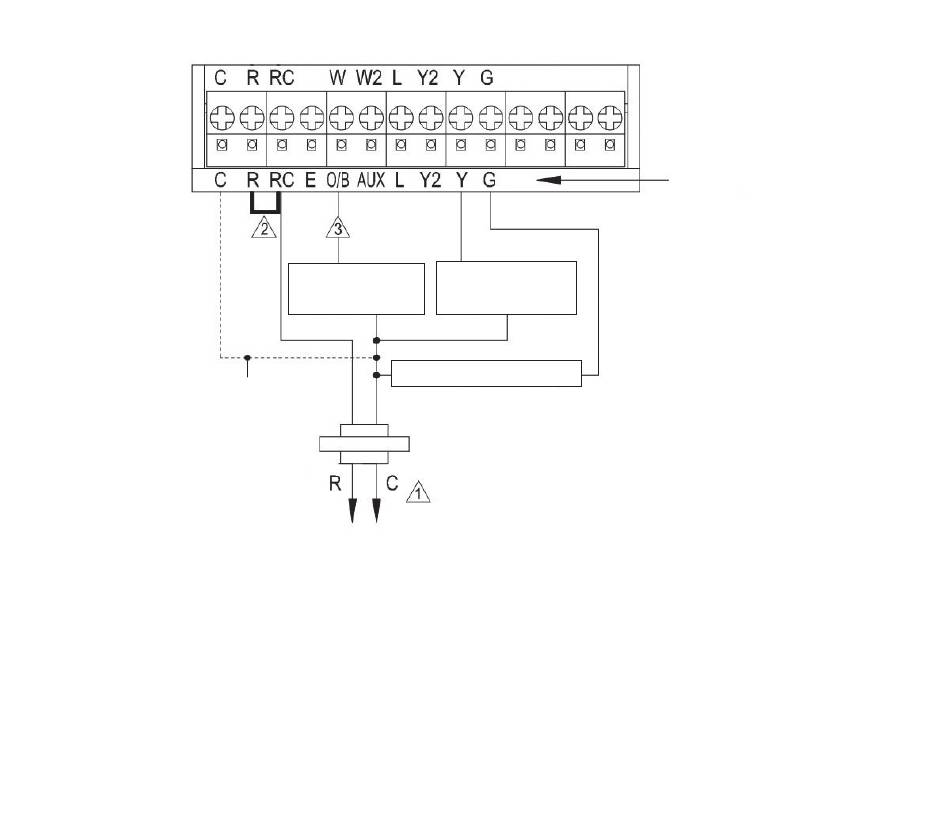

Figure 17. branchement type de la pompe à chaleur à un seul niveau sans
chaleur auxiliaire / de réserve (pompe à chaleur 1 C. / 1 R.).
RELAIS
RELAIS
DE COMPRESSEUR
D'INVERSION
RELAIS DE VENTILATEUR
27
POMPE À CHALEUR
