BRANCHEMENT
1. A LIMENTATION. EST UNE COUPURE DE PROTECTION CONTRE TOUTE SURCHARGE EN CAS
DE BESOIN.
2. CAVALIER INSTALLÉ EN USINE.
3. D OIT SE CONNECTER AU NEUTRE 24V AC LORS DE L'UTILISATION DE L. LA BORNE EST INDIQUÉE
COMME ÉCRAN DE L'ÉQUIPEMENT.
4. B ORNE « O / B » REGLÉE POUR CONTRÔLER EN TANT QUE « O » OU « B » DANS LA
PROGRAMMATION PAR L'INSTALLATEUR.

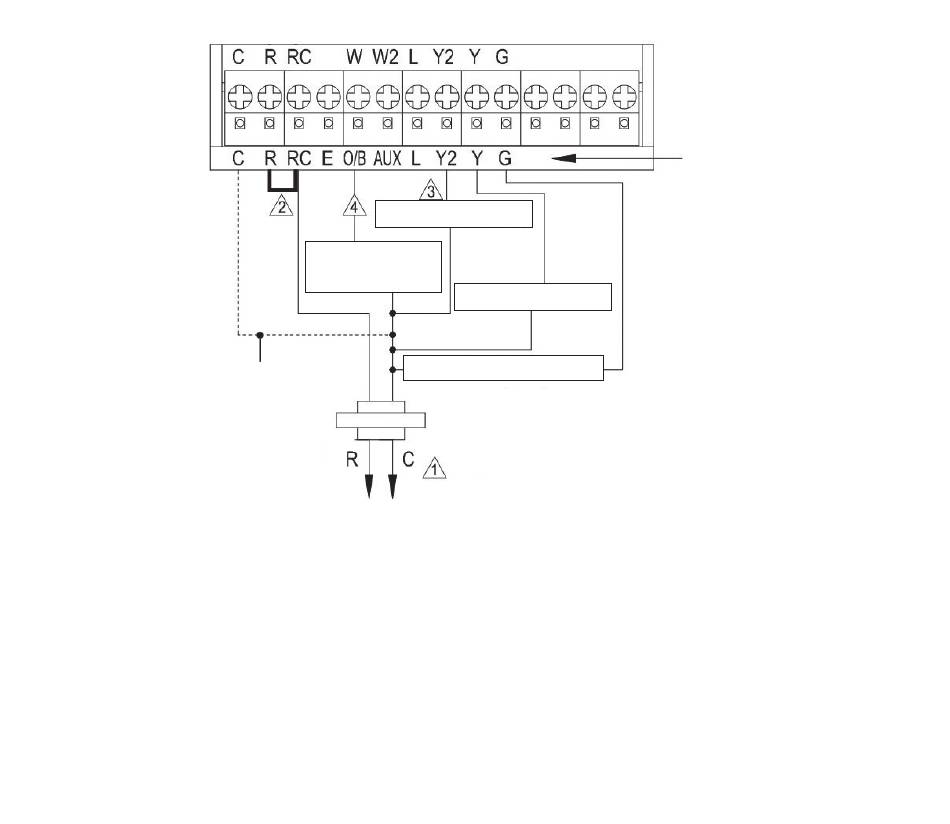

Figure 18. branchement type de la pompe à chaleur pluri-niveaux sans
chaleur auxiliaire / de réserve (pompe à chaleur 2 C. / 2 R.).
COMPRESSEUR 2
RELAIS
D'INVERSION
OPTION -
DU NEUTRE
24V AC
COMPRESSEUR 1
RELAIS DE VENTILATEUR
28
POMPE À CHALEUR
