OPTION -
BRANCHEMENT
DU NEUTRE
24V AC
RELAIS DE
RELAIS DE
CHAUFFAGE
VENTILATEUR
CONVENTIONNEL
1. A LIMENTATION. EST UNE COUPURE DE PROTECTION CONTRE TOUTE SURCHARGE EN CAS
DE BESOIN.
2. CAVALIER INSTALLÉ EN USINE.

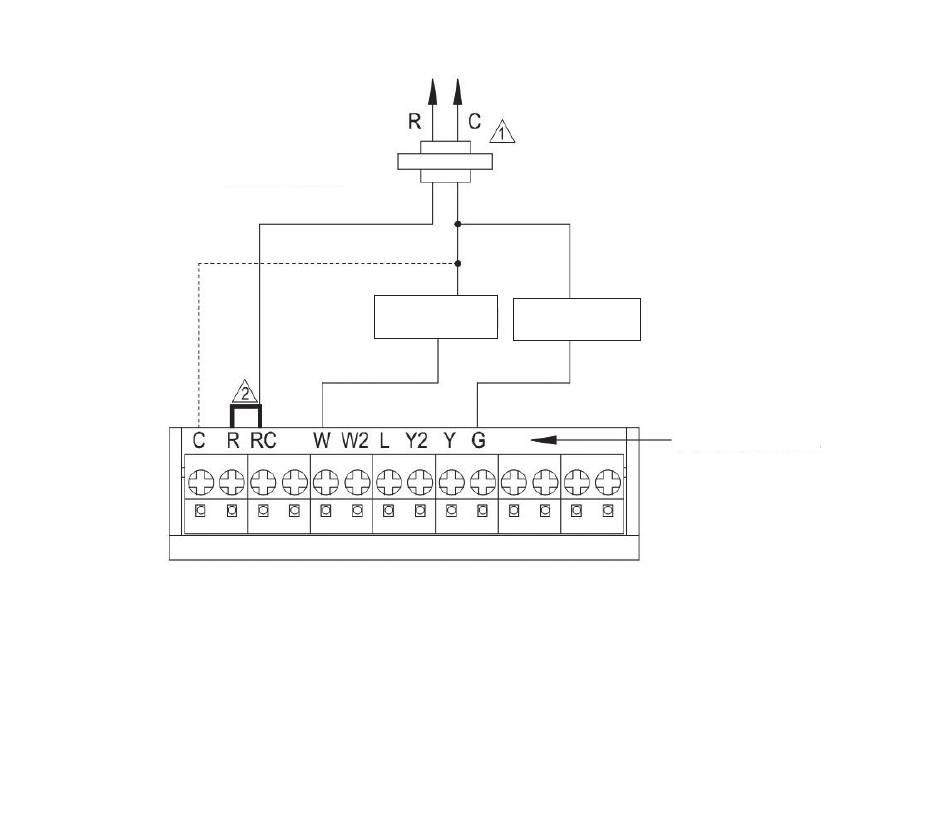

Figure 11. Branchement type d'un système de chauffage
uniquement avec ventilateur (1 C. classique).
21
