CHAUFFAGE 1
1. A LIMENTATION. EST UNE COUPURE DE PROTECTION CONTRE TOUTE SURCHARGE EN CAS
DE BESOIN.
2. CAVALIER INSTALLÉ EN USINE.

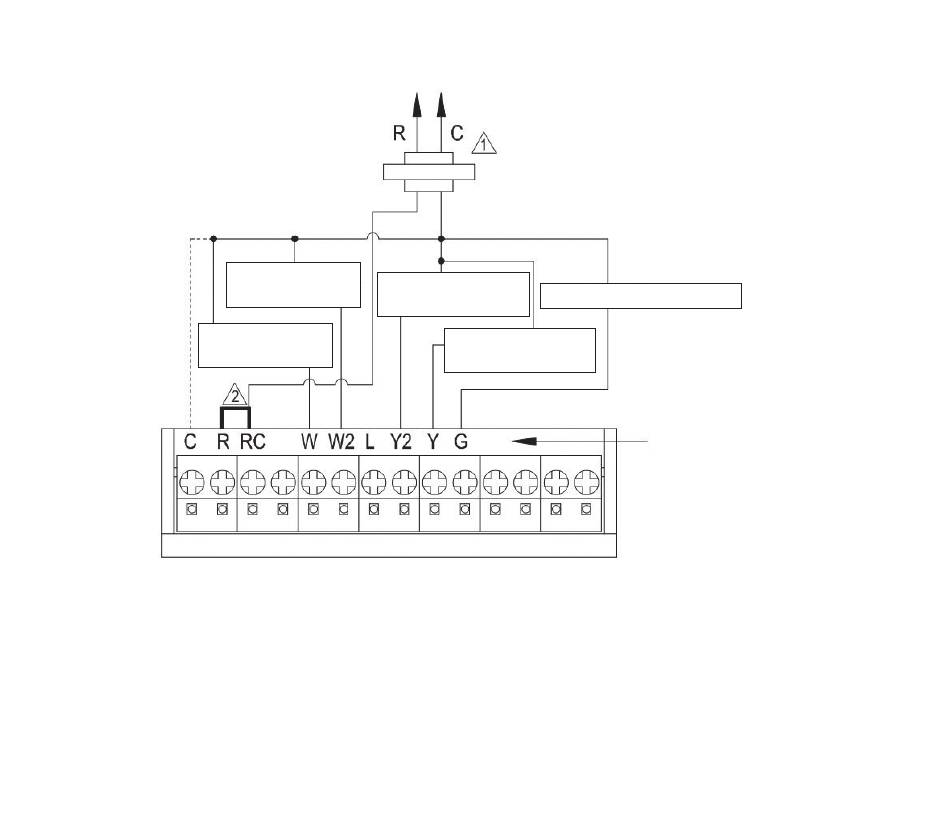

Figure 15. Branchement type d'un chauffage type à deux niveaux à plusieurs
niveaux et d'un refroidissement à deux niveaux dans un système à un
seul transformateur (2 C / 2 R, 2 C / 1 R ou 1 C / 2 R classique).
RELAIS DE
CHAUFFAGE 2
REFROIDISSEMENT 2
RELAIS DE
RELAIS DE
RELAIS DE VENTILATEUR
RELAIS DE
REFROIDISSEMENT 1
25
CONVENTIONNEL
