OPTION -
BRANCHEMENT
DU NEUTRE
24V AC
COMPRESSEUR
RELAIS DE
RELAIS DE VENTILATEUR
CHAUFFAGE
CONVENTIONNEL
1. A LIMENTATION. EST UNE COUPURE DE PROTECTION CONTRE TOUTE SURCHARGE EN
CAS DE BESOIN.
2. CAVALIER INSTALLÉ EN USINE.

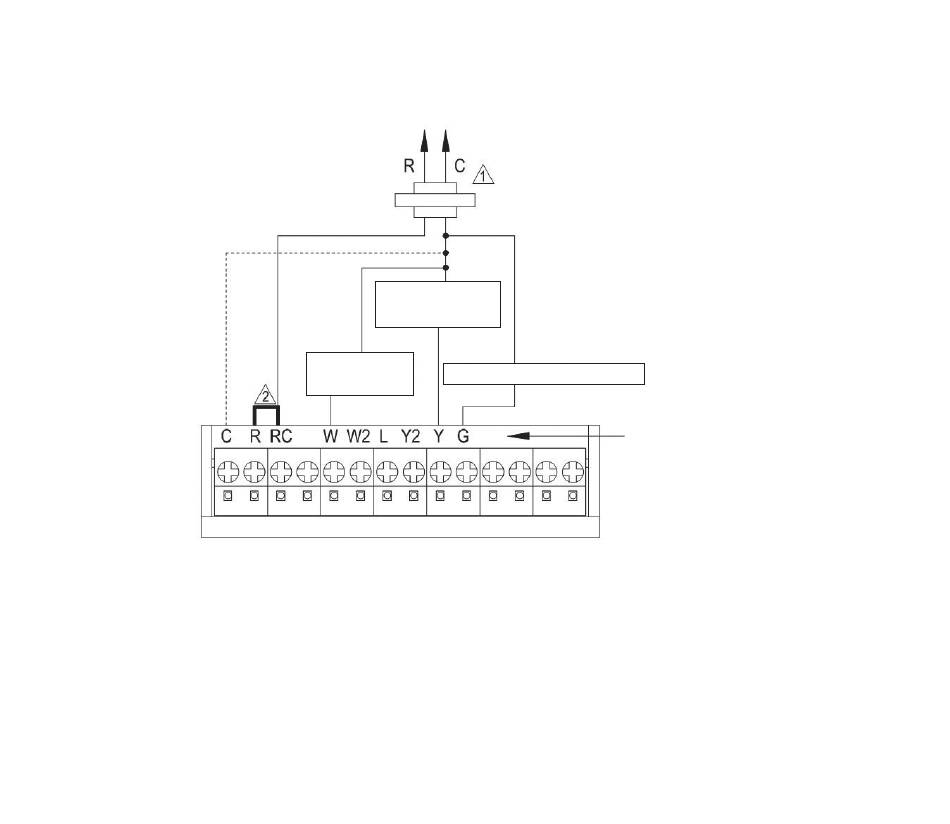

Figure 8. Branchement type d'un système de chauffage et refroidissement
conventionnel à un niveau, à mono-transformateur (1 C. / 1 R. classique).
18
