Remarques :
1. L orsqu'il est utilisé dans un système à mono-transformateur, laisser le fil
du cavalier en place entre RC et R. S'il est utilisé sur un système à deux
transformateurs, retirer le cavalier entre RC et R.
2. L e neutre est facultatif lorsque le thermostat est utilisé avec des piles.
3. S i le thermostat est configuré pour un système à pompe à chaleur, régler la
robinet à inverseur sur refroidissement ou chaleur.
4. La borne L est une prise pour l'écran du système.

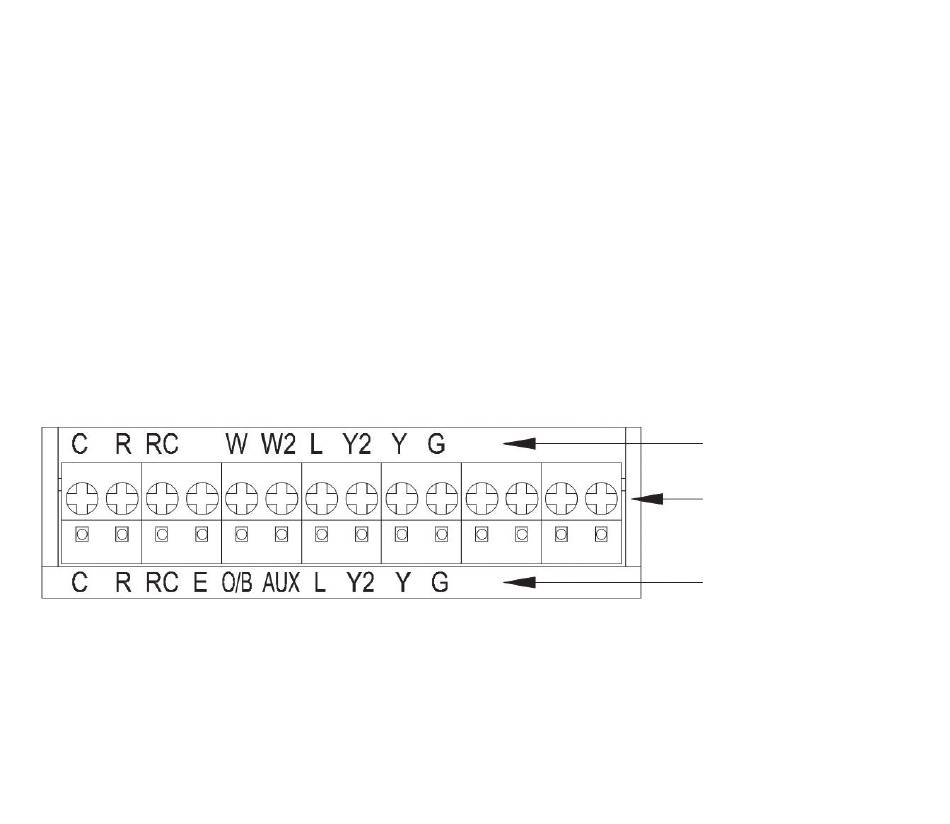

Figure 6. Identification des bornes du système.
16
CONVENTIONNEL
BORNES À VIS
POMPE À CHALEUR
