WLAN, Connexion Wi-Fi :
ALARME :
SLAVES, Connexion avec des équipements esclaves :
4�3�- SORTIES NUMÉRIQUES
L'appareil dispose de deux sorties numériques, transistor NPN opto-isolé (bornes 19, 20 et 21 de la
Figure 13)
.
16

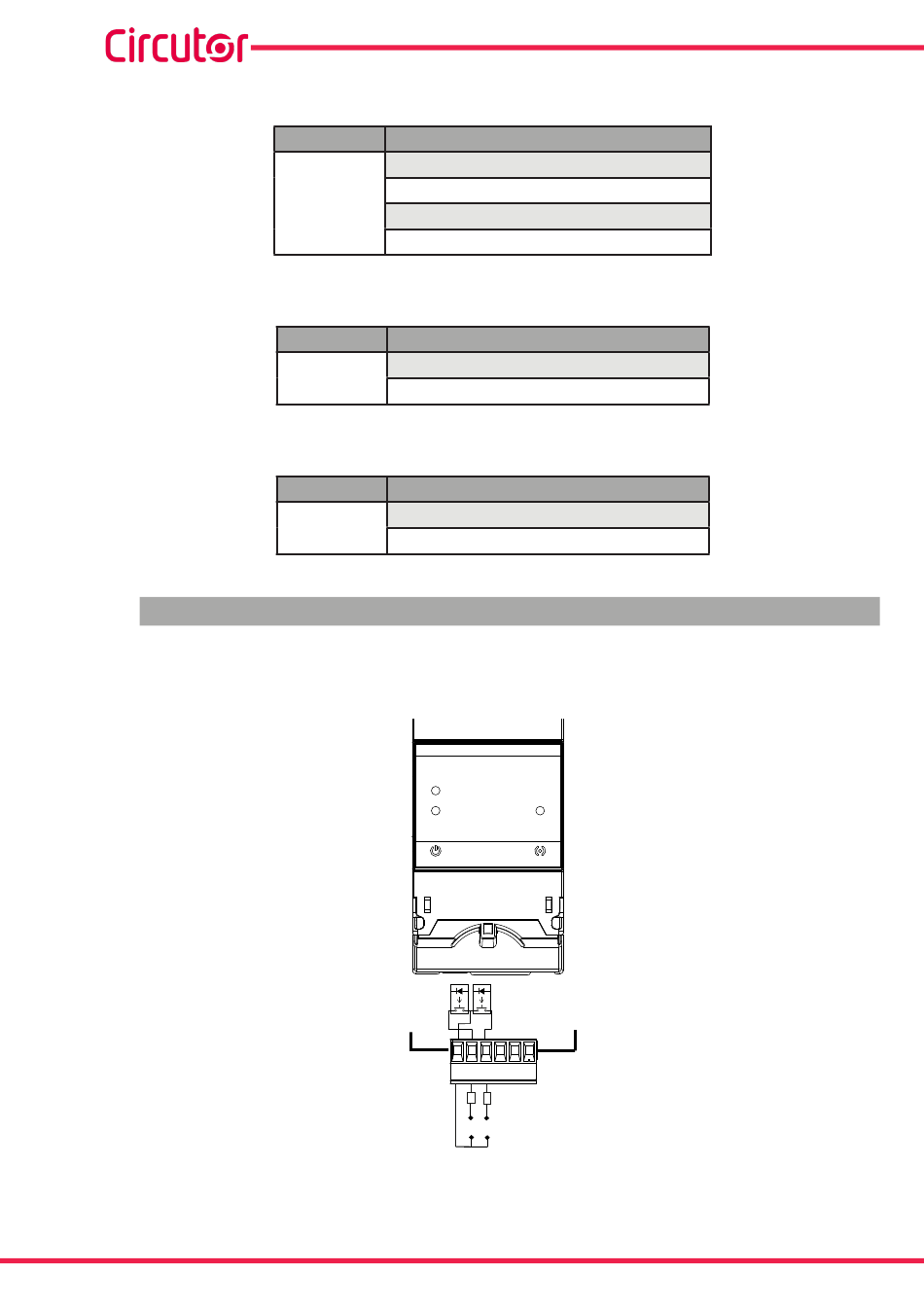

Tableau 7: LED WLAN�
LED
Allumé (couleur bleue)
Connexion à un réseau Wi-Fi
WLAN
Clignotant (couleur bleue)
Activité sur le réseau Wi-Fi
Tableau 8: LED ALARME�
LED
Allumé (couleur rouge)
ALARME
Alarme activée
Tableau 9: LED SLAVES
LED
Allumé (couleur rouge)
SLAVES
L'équipement esclave ne communique pas
WLAN
LAN
19
C
2
Salidas de transistor
Transistor outputs
Figure 13: Sorties numériques de transistor�
Description
Description
Description
line-EDS
SLAVES
21
Carga
Load
Fuente externa
External load
1
line-EDS-iMonitor
Manuel d'instructions
