line-EDS-iMonitor
4.- FONCTIONNEMENT
4�1�- PRINCIPE DE FONCTIONNEMENT
Le line-EDS-iMonitor est un équipement qui remplit la fonction de connecteur entre des équipements
de terrain dotés de communications Modbus RTU ou Modbus TCP et le logiciel de gestion énergétique
PowerStudio SCADA embarqué. L'équipement intègre également un serveur Web spécifique pour la
configuration de iMonitor.
Le line-EDS-iMonitor est relié aux équipements de terrain dotés d'un port de communications Mod-
bus par RS-485, Wi-Fi ou par une connexion Ethernet Modbus TCP, et envoient les données logiciel de
gestion énergétique PowerStudio et à iMonitor�
4�2�- INDICATEURS LED
L'appareil est doté de 5 LED :
CPU, État de l'équipement :
LAN, Connexion Ethernet :
Manuel d'instructions
WLAN
WLAN
LAN
LAN
CPU

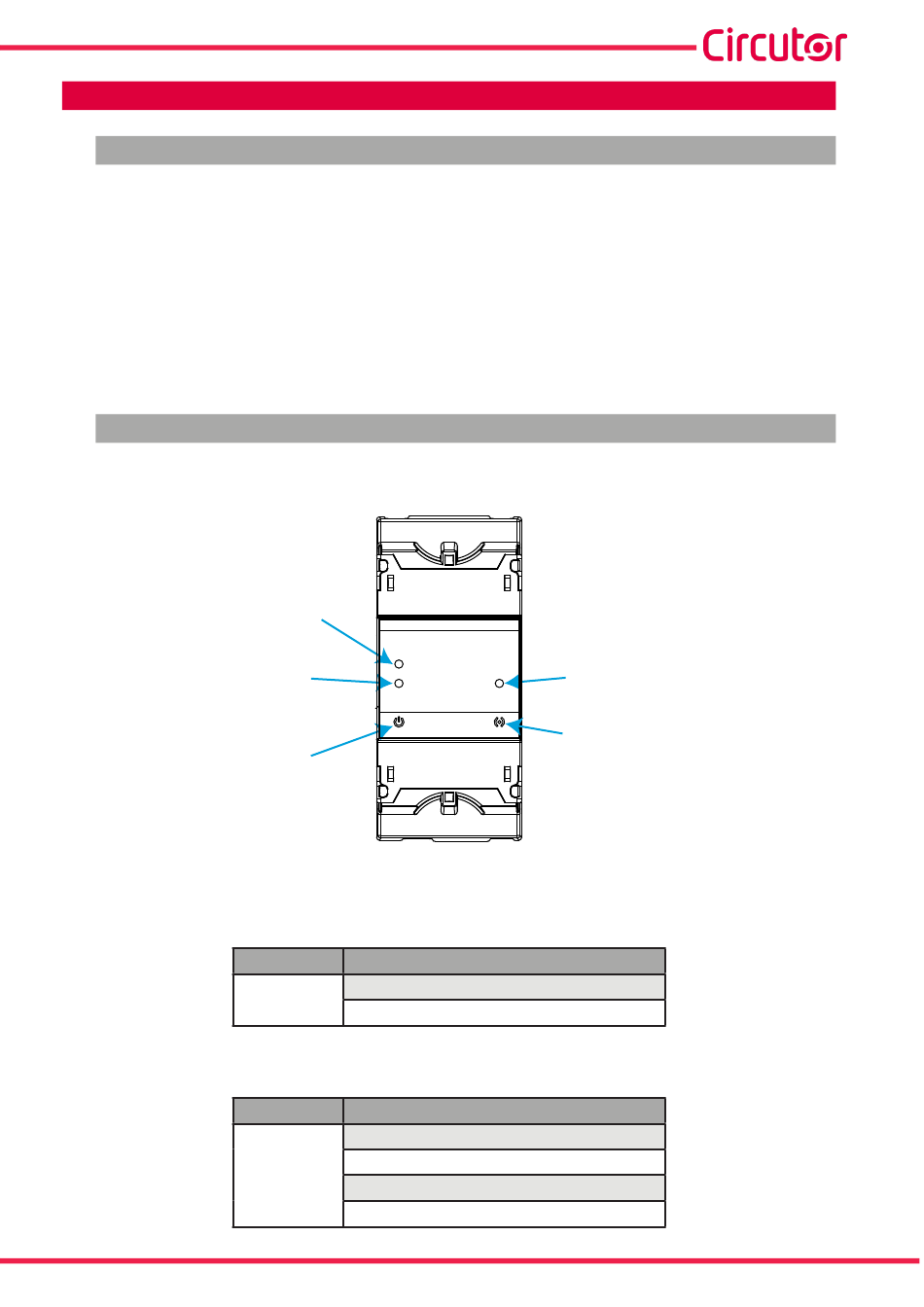

Figure 12: Indicateurs LED du line-EDS-iMonitor�
Tableau 5: LED CPU�
LED
Clignotant (couleur blanche)
CPU
Équipement avec alimentation
Tableau 6: LED LAN�
LED
Allumé (couleur verte)
Connexion à un réseau local
LAN
Clignotant (couleur verte)
Activité sur le réseau
line-EDS
SLAVES
SLAVES
ALARMA
ALARM
Description
Description
15
