line-EDS-iMonitor
line-EDS
Note : Dans une installation, il ne peut y avoir qu'un seul appareil line-EDS-iMonitor.
Note : Dans les installations sans équipement line-EDS-iMonitor, il ne peut y avoir qu'un line-CVM.
Note : Tous les équipements line-EDS-iMonitor et line-CVM
3�5�1�- ADAPTATEUR D'ALIMENTATION line-M-EXT-PS
Le line-M-EXT-PS est un adaptateur d'alimentation pour les appareils de la famille line. Le module
doit se connecter latéralement à gauche des appareils qu'il est prévu d'alimenter. Il peut alimenter
une puissance de jusqu'à 10 VA, de sorte qu'il est en mesure d'alimenter un nombre limité d'appareils.
L'ensemble maximum qu'il peut alimenter est : 1 line-EDS-iMonitor + 1 line-CVM + 1 line-M (
Il est possible d'intercaler plusieurs line-M-EXT-PS afin d'alimenter des ensembles d'une puissance
supérieure à 10 VA. Chaque line-M-EXT-PS alimentera les appareils connectés à sa droite (
line-M-EXT-PS
line-EDS
Note : Tous les équipements line-EDS-iMonitor et line-CVM ne doivent pas être connectés à l'alimen-
tation auxiliaire.
Manuel d'instructions
line-CVM
line-M
line-M

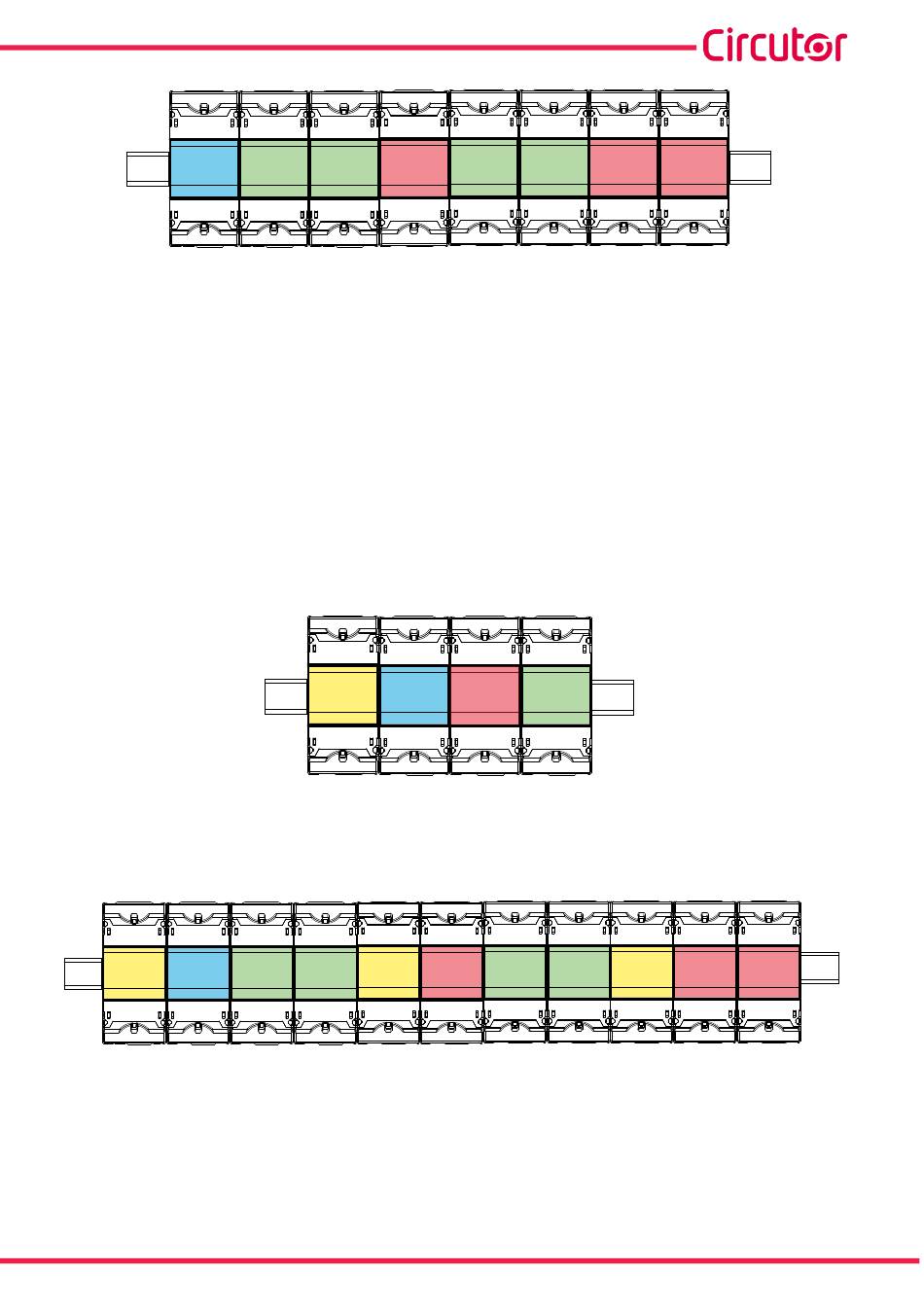

Figure 5: Installation typique d'un line-EDS-iMonitor avec 7 appareils�
line-M-EXT-PS
line-EDS
Figure 6: Ensemble maximum qu'un line-M-EXT-PS peut alimenter�
line-M-EXT-PS
line-M
line-M
Figure 7: Connexion avec plusieurs appareils line M-EXT-PS�
line-M
line-M
line-CVM
line-CVM
line-M
line-M
line-M
line-CVM
line-CVM
Figure 6
Figure 7
line-M-EXT-PS
line-CVM
line-CVM
).
).
