RÉGLAGE DE LA PILE AU LITHIUM
Connexion de la batterie au lithium
Si vous choisissez une batterie au lithium pour l'onduleur, vous ne pouvez utiliser que la batterie au lithium
que nous avons configurée. Il y a deux connecteurs sur la batterie au lithium, le port RS485 du BMS et le
câble d'alimentation.
Veuillez suivre les étapes ci-dessous pour connecter la batterie au lithium :
1). Assemblez les bornes de la batterie en vous basant sur le câble de batterie et la taille de borne
recommandés (comme pour la batterie au plomb, voir la section Connexion de la batterie au plomb pour
plus de détails).
2). Connectez l'extrémité du port RS485 de la batterie au port de communication BMS(RS485) de
l'onduleur.
Communication et réglage de la batterie au lithium
Si vous choisissez une batterie au lithium, veillez à connecter le câble de communication BMS entre la
batterie et l'onduleur. Ce câble de communication fournit des informations et des signaux entre la batterie
au lithium et l'onduleur. Ces informations sont énumérées ci-dessous :
Reconfigurer la tension de charge, le courant de charge et la tension de coupure de décharge de
la batterie en fonction des paramètres de la batterie au lithium.
Demander à l'onduleur de démarrer ou d'arrêter la charge en fonction de l'état de la batterie au
lithium.
Connectez l'extrémité de RS485 de la batterie au port de communication RS485 de l'onduleur.
Assurez-vous que le port RS485 de la batterie au lithium se connecte à l'onduleur broche à broche, que le
câble de communication se trouve à l'intérieur de l'emballage et que l'affectation des broches du port
RS485 de l'onduleur est indiquée ci-dessous :
Numéro de
RS485 Port
la Broche
PIN1
RS485-B
PIN2
RS485-A
PIN7
RS485-A
PIN8
RS485-B
Réglage de l'écran LCD
Après la connexion, vous devez terminer et confirmer certains réglages comme suit :
1) Sélectionnez le programme 05 comme type de pile au lithium.
2) Confirmer la valeur de réglage du programme 41/42/43/44/45.
Remarque : Les programmes 43/44/45 ne sont disponibles qu'en cas de communication réussie,
ils remplacent la fonction des programmes 12/13/29, et les programmes 12/13/29 deviennent
également indisponibles. Affichage LCD

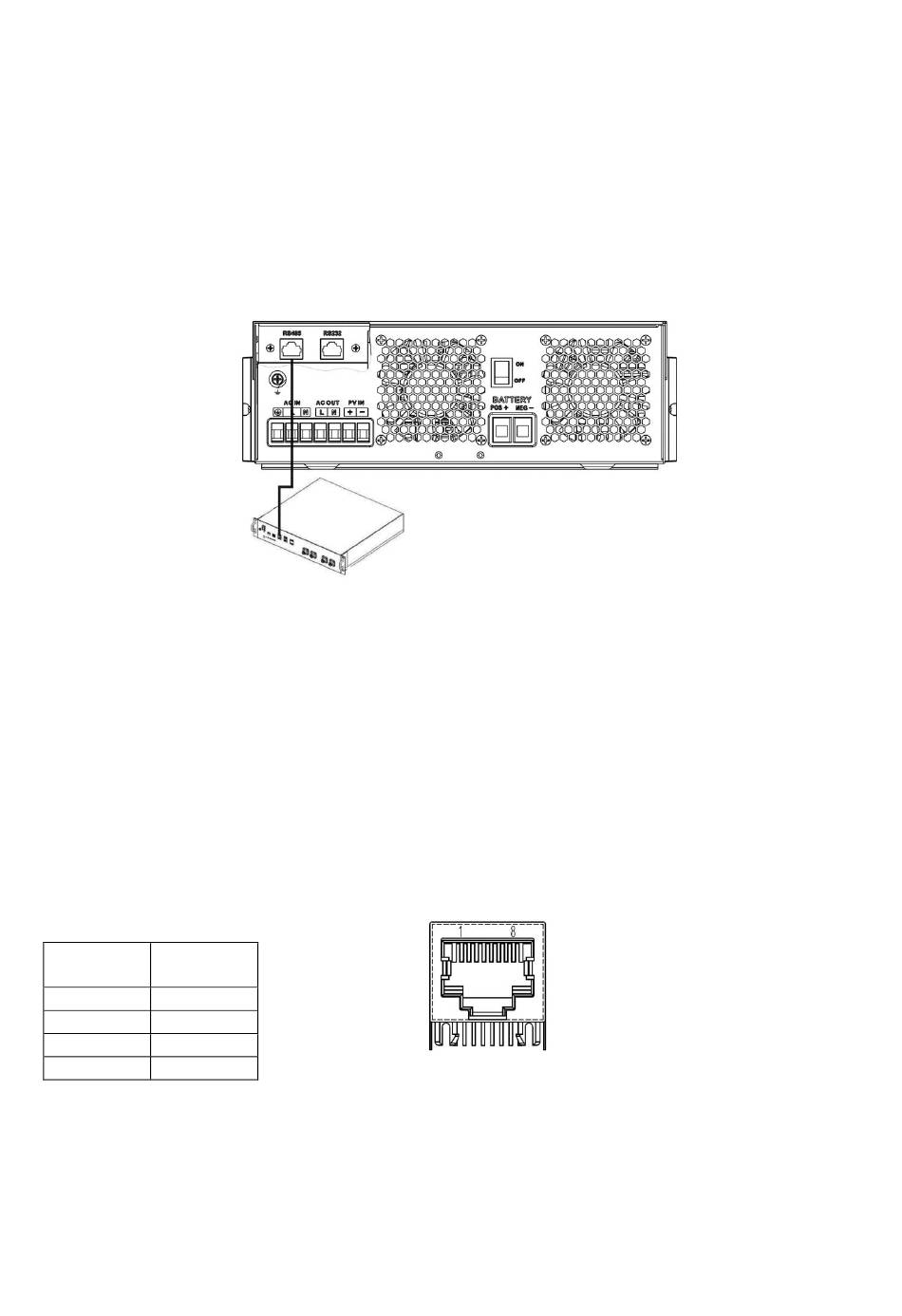

Fig 1
