Connexion entrée/sortie AC
ATTENTION !! Assurez-vous que le disjoncteur d'air est activé avant de connecter l'appareil
à l'alimentation en courant alternatif. Cela permet d'assurer une protection adéquate contre
les surintensités d'entrée.
ATTENTION !! Polarité des bornes marquées par « L » et « N ». Ne les connectez pas de
manière incorrecte.
AVERTISSEMENT ! Tout le câblage doit être effectué par un personnel qualifié.
AVERTISSEMENT ! Il est très important, pour la sécurité et le bon fonctionnement du
système, d'utiliser un câble approprié pour la connexion de l'entrée CA. Pour réduire les
risques de blessures, veuillez utiliser le câble de la taille recommandée ci-dessous.

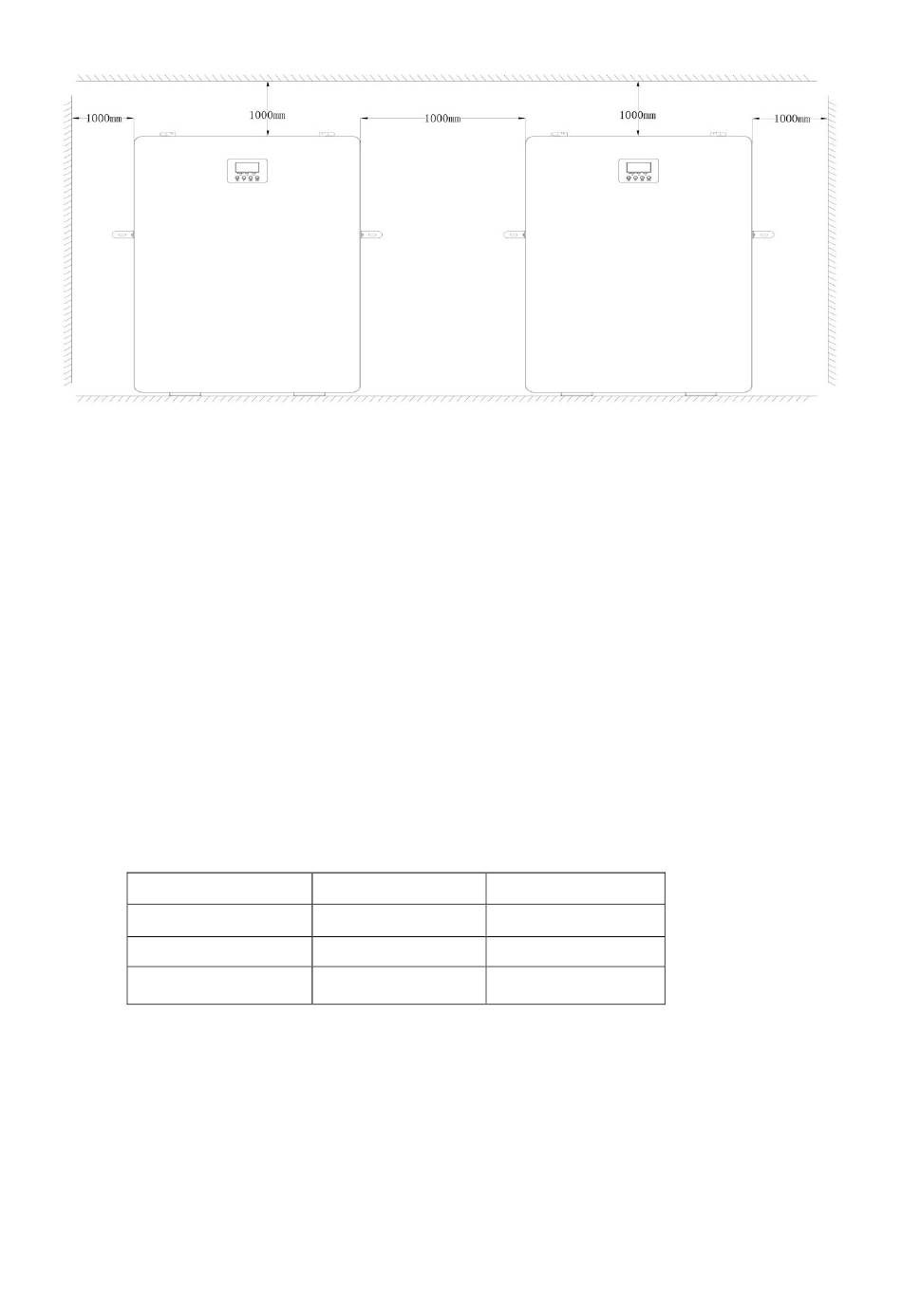

Exigences suggérées pour les câbles CA
Modèle
1,5KVA
3KVA
5.5KVA/6.2KVA
Veuillez suivre les étapes ci-dessous pour mettre en œuvre la connexion d'entrée/sortie AC :
1. Avant d'effectuer une connexion d'entrée/sortie CA, veillez à mettre le disjoncteur d'air en marche
et à dévisser la borne d'entrée/sortie CA dans le sac d'accessoires dans le sens inverse des aiguilles
d'une montre.
2. Retirer la gaine isolante de 10 mm pour les cinq conducteurs et raccourcir la phase L et le
conducteur neutre N de 3 mm.
3. Insérer le fil d'entrée CA en respectant la polarité indiquée sur le bornier, puis faire passer le fil
dans la borne et serrer la borne.
Calibre
Valeur du couple
12AWG
10AWG
8 AWG
5
1,4~ 1,6Nm
1,4~ 1,6Nm
1,4~ 1,6Nm
