Manuel du Klein Tools Coax Explorer 2

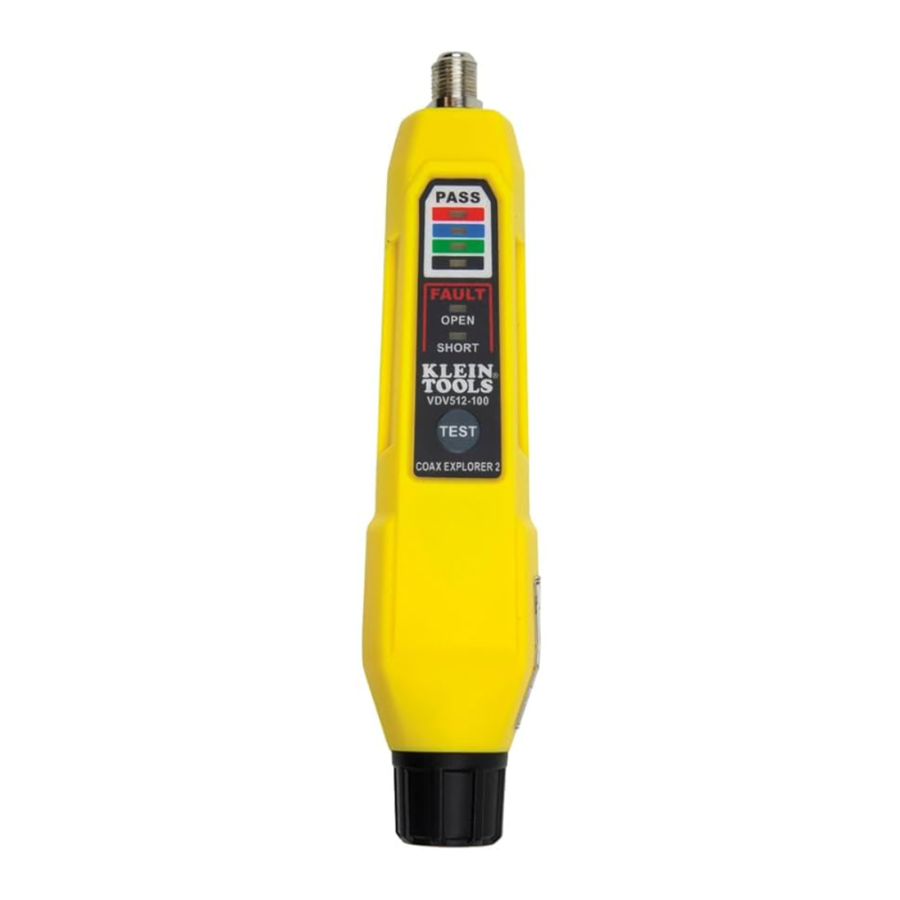

APERÇU

1. Télécommande de test n°1 (Rouge)
2. Connecteur F
3. Capuchon de la batterie
4. 2 piles AAA (incluses)
5. Bouton TEST
6. Voyants LED PASS
7. Voyant LED de défaut OUVERT
8. Voyant LED de défaut COURT-CIRCUIT
9. Clip de poche (arrière)

REMARQUE : Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur du testeur.

SPÉCIFICATIONS GÉNÉRALES

Le Klein Tools Coax Explorer^® 2 vérifie la bonne continuité des câbles coaxiaux à connecteur F et cartographie leur emplacement. Les télécommandes enfichables à code couleur permettent de tester et de cartographier jusqu'à quatre câbles, affichant l'état du câble via des indicateurs LED (PASS, OUVERT ou COURT-CIRCUIT) qui identifient également l'emplacement du câble/de la télécommande. La télécommande n°1 (rouge) est incluse, des télécommandes supplémentaires sont disponibles séparément.

• Environnement : Intérieur
• Altitude de fonctionnement : 10000 pieds (3000 m) maximum
• Température de fonctionnement : 32° à 122°F (0° à 50°C)
• Température de stockage : -4° à 140°F (-20° à 60°C)
• Humidité relative : 10% à 90% sans condensation
• Dimensions (support de télécommande inclus) : 5.7" x 2.3" x 1.1" (145 x 32 x 29 mm)
• Poids (piles incluses) : 4.8 oz. (136 g) Les spécifications peuvent être modifiées.

TEST/CARTOGRAPHIE DES CÂBLES

REMARQUE : Ne pas utiliser sur des circuits ou des prises sous tension.

1. Connectez la télécommande de test à une extrémité du câble ou de la prise à tester. Si nécessaire, utilisez un adaptateur F (non inclus) pour connecter la télécommande de test au câble.
2. Connectez l'extrémité opposée du câble ou de la prise à tester au connecteur F sur le Coax Explorer^® 2.
3. Appuyez et maintenez le bouton TEST . Si le câble est câblé correctement, le voyant LED PASS supérieur (rouge) s'allumera. S'il y a un problème avec le câble, l'un des voyants LED de DÉFAUT (OUVERT ou COURT-CIRCUIT ) s'allumera.

TEST D'UN CÂBLE NON INSTALLÉ

1. À l'aide d'un adaptateur F (non inclus), connectez une télécommande de test à une extrémité du câble à tester.
2. Connectez l'extrémité opposée du câble à tester au connecteur F sur le Coax Explorer^® 2.
3. Appuyez et maintenez le bouton TEST . Si le câble est câblé correctement, le voyant LED PASS correspondant s'allumera. S'il y a un problème avec le câble, l'un des voyants LED de DÉFAUT (OUVERT ou COURT-CIRCUIT ) s'allumera.

REMPLACEMENT DES PILES

(FIG. 1)
Lorsque le bouton TEST est enfoncé et qu'aucun voyant LED ne s'allume, les piles doivent être remplacées.

1. Dévissez le capuchon de la batterie .
2. Retirez et recyclez les deux piles AAA usagées .
3. Installez deux nouvelles piles AAA, le côté positif (+) orienté vers l'intérieur du testeur, comme indiqué.
4. Revissez fermement le capuchon de la batterie.

STOCKAGE

Retirez les piles lorsque le testeur n'est pas utilisé pendant une période prolongée. Ne pas exposer à des températures ou à une humidité élevées. Après une période de stockage dans des conditions extrêmes dépassant les limites mentionnées dans la section SPÉCIFICATIONS GÉNÉRALES, laissez le testeur revenir aux conditions de fonctionnement normales avant de l'utiliser.
