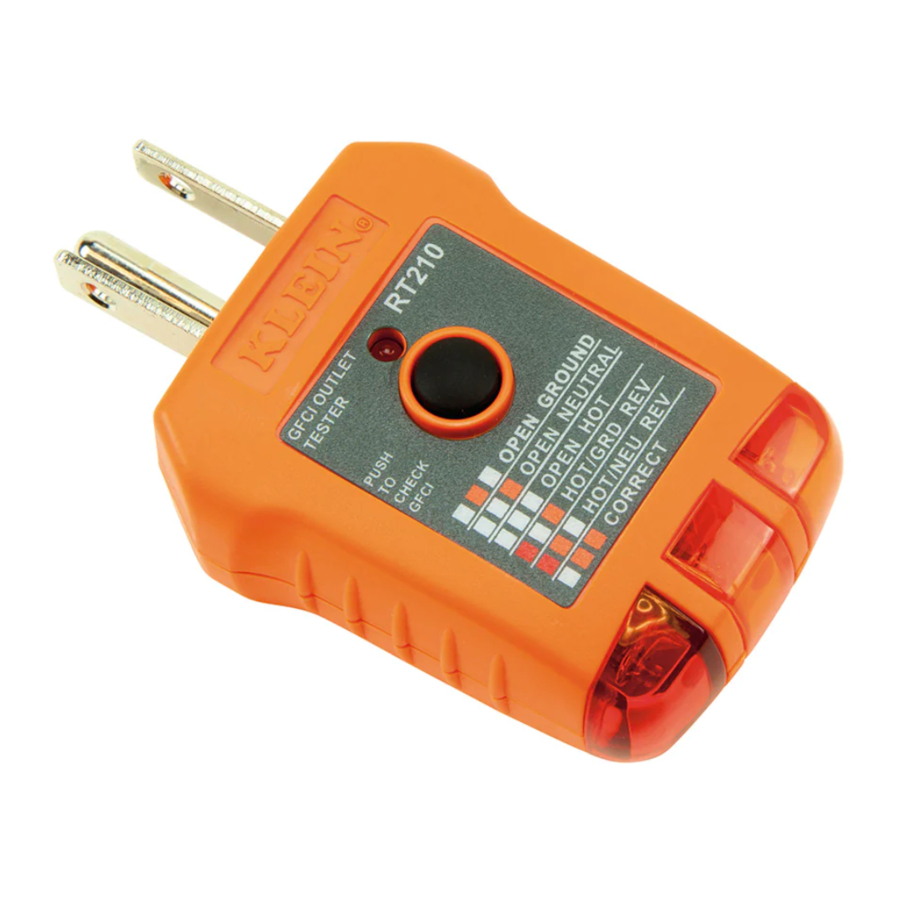

Klein Tools RT210 - Manuel du testeur de prise GFCI
INDICATEURS
SPÉCIFICATIONS GÉNÉRALES
Humidité relative : < 85 % sans condensation
Température de fonctionnement : 0° à 40°C (32° à 104°F)
Température de stockage : -10°C à 50°C (14° à 122°F)
Altitude de fonctionnement : Jusqu'à 2000 m (6562 ft.)
Poids : 33 g (1.2 oz.)
Tension nominale : 110 - 125 V AC à 50/60 Hz dans une prise à 3 fils
Fluctuations de la tension d'alimentation secteur : ±10%
Degré de pollution : 2
Puissance nominale : 0.3W
Normes : Conforme aux normes UL 61010-1, 61010-2-030, 1436
Certifié selon les normes CSA C22.2 #61010-1, 61010-2-030, 160 5001748
Protection contre les chutes : 2 m (6.6 ft.)
Classification de sécurité : CAT II 300V
Lisez, comprenez et suivez tous les avertissements et instructions avant d'utiliser les testeurs. Le non-respect des instructions peut entraîner la mort ou des blessures graves. Avant chaque utilisation, vérifiez le fonctionnement du testeur en le testant sur une prise sous tension et correctement câblée. N'utilisez pas le testeur s'il semble endommagé de quelque manière que ce soit. Le testeur est destiné à une utilisation en intérieur uniquement. D'autres équipements ou appareils connectés au circuit testé pourraient interférer avec le testeur ; débranchez le circuit avant le test. Ce testeur ne détecte que les problèmes de câblage courants. Consultez toujours un électricien qualifié pour résoudre les problèmes de câblage.
TEST DE LA CONFIGURATION DU CÂBLAGE
Conditions indiquées : câblage correct, terre ouverte, polarité inversée, phase ouverte, neutre ouvert et phase/terre inversées.
Conditions NON indiquées : qualité de la terre, fils de phase multiples, combinaisons de défauts, inversion des conducteurs mis à la terre et de mise à la terre.
Tous les appareils ou équipements sur le circuit testé doivent être débranchés pour aider à réduire la possibilité de lectures erronées.
PRISES STANDARD
- Vérifiez le fonctionnement du testeur en le testant sur une prise sous tension et correctement câblée.
- Branchez le testeur dans la prise.
- Comparez les lumières allumées sur le testeur au code clé imprimé sur le testeur.
- Si le testeur indique que la prise n'est pas câblée correctement, consultez un électricien qualifié.
PRISES GFCI
- Consultez le manuel d'utilisation de la prise GFCI pour obtenir des informations sur le fonctionnement de la prise spécifique avant d'utiliser ce testeur.
- Insérez le testeur dans la prise à tester pour vérifier le câblage correct (Voir FIG. 1). Les voyants du testeur devraient s'allumer.
![]()
- Appuyez sur le bouton « TEST » (TEST) de la prise GFCI. Le GFCI s'est-il déclenché et les voyants du testeur se sont-ils éteints ? OUI : Réinitialisez le GFCI en appuyant sur le bouton de réinitialisation. Passez à l'étape 4. NON : Le GFCI ne fonctionne pas correctement ou la prise est mal câblée. Consultez un électricien qualifié.
- Appuyez et maintenez le bouton de test du testeur pendant 7 secondes. Le GFCI s'est-il déclenché et les voyants du testeur se sont-ils éteints ? OUI : Réinitialisez le GFCI en appuyant sur le bouton de réinitialisation. Le GFCI semble fonctionner correctement. NON : Le GFCI ne fonctionne pas correctement ou la prise est mal câblée. Consultez un électricien qualifié.
NETTOYAGE
Essuyez avec un chiffon propre, sec et non pelucheux. N'utilisez pas de nettoyants abrasifs ni de solvants.
ÉLIMINATION / RECYCLAGE
Ne jetez pas l'équipement et ses accessoires à la poubelle. Les articles doivent être correctement éliminés conformément aux réglementations locales. Veuillez consulter www.epa.gov ou www.erecycle.org pour plus d'informations.
