EINHELL TC-TS 2025/2 U Manuel

Symboles utilisés

Lire le manuel d'utilisation pour réduire le risque de blessure

Porter des protections auditives. L'impact du bruit peut causer des lésions auditives.

Porter un masque respiratoire. De la poussière nocive pour la santé peut être générée lors du travail du bois et d'autres matériaux. N'utilisez jamais l'appareil pour travailler des matériaux contenant de l'amiante !

Porter des lunettes de sécurité. Des étincelles générées pendant le travail ou des éclats, copeaux et poussières émis par l'appareil peuvent entraîner une perte de la vue.

Risque de blessure ! Ne pas approcher les mains de la lame de scie en mouvement.

Lors de l'utilisation de l'équipement, quelques précautions de sécurité doivent être observées afin d'éviter les blessures et les dommages. Veuillez lire attentivement l'intégralité du manuel d'utilisation et des consignes de sécurité. Conservez ce manuel dans un endroit sûr, afin que les informations soient disponibles à tout moment. Si vous remettez l'équipement à une autre personne, transmettez également ce manuel d'utilisation et ces consignes de sécurité. Nous ne pouvons accepter aucune responsabilité pour les dommages ou accidents survenant en cas de non-respect de ces instructions et des consignes de sécurité.

Consignes de sécurité

Les informations de sécurité correspondantes se trouvent dans le livret joint.

Lisez toutes les informations de sécurité, instructions, illustrations et données techniques fournies avec cet outil électrique ou sur celui-ci. Le non-respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les informations et instructions de sécurité dans un endroit sûr pour une utilisation future.

Disposition et articles fournis

Disposition

(Fig. 1-26)

1. Table de scie
2. Protecteur de lame de scie
3. Poussoir
4. Lame
5. Couteau diviseur
6. Insert de table
7. Butée parallèle complète
8. Volant
9. Poignée de verrouillage pour l'angle de la lame de scie
10. Tuyau d'extraction
11. Interrupteur Marche/Arrêt
12. Levier excentrique
13. Pied en caoutchouc
14. Butée d'angle
15. Vis pour lame de scie
16. Adaptateur d'extraction sur le carter
17. Vis à tête fraisée
18. Trou (couteau diviseur)
19. Vis de fixation pour couteau diviseur
20. Vis de verrouillage pour butée d'angle
21. Rainure dans la table de scie
22. Échelle (largeur de coupe)
23. Rail de butée pour butée parallèle
24. Rail de butée pour butée d'angle
25. Rainure dans le rail de butée, vertical
26. Vis moletée pour butée parallèle
27. Rainure dans le rail de butée, plat
28. Système de rail de guidage
29. Pied
30. Entretoise transversale
31. Entretoise longitudinale
32. Vis pour butée parallèle
33. Vis moletée pour butée d'angle
34. Vis de réglage (0°)
35. Vis de réglage (45°)
36. Capuchon sur le protecteur de lame de scie
37. Pied supplémentaire
38. Clé, taille 10/13 mm
39. Clé, taille 10/21 mm
40. Plaque de fixation
41. Pointeur (réglage angulaire)
42. Échelle (réglage angulaire)
43. Vis hexagonale M6
44. Écrou M6
45. Vis à tête cylindrique M5
46. Écrou M5
47. Entretoise pour l'extension de la largeur de table (gauche)
48. Entretoise pour l'extension de la longueur de table (droite)
49. Extension de la largeur de table
50. Entretoise tubulaire

Éléments fournis

Veuillez vérifier que l'article est complet tel que spécifié dans l'étendue de la livraison. Si des pièces sont manquantes, veuillez contacter notre centre de service ou le point de vente où vous avez effectué votre achat, au plus tard dans les 5 jours ouvrables suivant l'achat du produit et sur présentation d'une facture d'achat valide. Consultez également le tableau de garantie dans les informations de service à la fin du manuel d'utilisation.

• Ouvrez l'emballage et retirez l'équipement avec soin.
• Retirez le matériel d'emballage et tous les cales d'emballage et/ou de transport (si disponibles).
• Vérifiez si tous les articles sont fournis.
• Inspectez l'équipement et les accessoires pour détecter d'éventuels dommages de transport.
• Si possible, veuillez conserver l'emballage jusqu'à la fin de la période de garantie.

L'équipement et le matériel d'emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec des sacs en plastique, des films ou de petites pièces. Il y a un danger d'ingestion ou d'étouffement !

• Protecteur de lame de scie
• Poussoir
• Couteau diviseur
• Butée parallèle complète
• Tuyau d'extraction
• Pied en caoutchouc (4x)
• Butée d'angle
• Pied (4x)
• Entretoise transversale (2x)
• Entretoise longitudinale (2x)
• Pied supplémentaire (2x)
• Clé, taille 10/13 mm
• Clé, taille 10/21 mm
• Vis hexagonale, taille M6 (32x)
• Écrou, taille M6 (24x)
• Vis à tête cylindrique M5
• Écrou, taille M5 (2x)
• Entretoise pour l'extension de la largeur de table (gauche) (2x)
• Entretoise pour l'extension de la longueur de table (droite) (2x)
• Extension de la largeur de table (2x)
• Entretoise tubulaire (4x)
• Manuel d'utilisation original
• Informations de sécurité

Utilisation conforme

La scie circulaire sur table est conçue pour le refendage et le tronçonnage (uniquement avec la butée d'angle) de tous types de bois adaptés à la taille de la machine. L'équipement ne doit pas être utilisé pour couper tout type de bois rond.

L'équipement ne doit être utilisé que dans le cadre de son usage prescrit. Toute autre utilisation est considérée comme un cas d'usage abusif. L'utilisateur/opérateur et non le fabricant sera responsable de tout dommage ou blessure de quelque nature que ce soit résultant de cela.

Veuillez noter que notre équipement n'a pas été conçu pour une utilisation dans des applications commerciales, professionnelles ou industrielles. Notre garantie sera annulée si la machine est utilisée dans des entreprises commerciales, professionnelles ou industrielles ou à des fins équivalentes.

L'équipement doit être utilisé uniquement avec des lames de scie appropriées (lames de scie en HM ou CV). Il est interdit d'utiliser tout type de lame de scie HSS et de disque à tronçonner.

Pour utiliser correctement l'équipement, vous devez également respecter les informations de sécurité, les instructions de montage et le manuel d'utilisation figurant dans ce manuel.

Toutes les personnes qui utilisent et entretiennent l'équipement doivent connaître ce manuel d'utilisation et être informées des dangers potentiels de l'équipement. Il est également impératif de respecter les réglementations de prévention des accidents en vigueur dans votre région. Il en va de même pour les règles générales de santé et de sécurité au travail. Le fabricant ne sera pas responsable des modifications apportées à l'équipement ni des dommages résultant de ces modifications. Même lorsque l'équipement est utilisé comme prescrit, il est toujours impossible d'éliminer certains facteurs de risque résiduels. Les dangers suivants peuvent survenir en lien avec la construction et la conception de la machine :

• Contact avec la lame de scie dans la zone de coupe non couverte.
• Accès à la lame de scie en mouvement (blessures par coupure).
• Rejet de pièces à usiner et de parties de pièces à usiner.
• Rupture de la lame de scie.
• Projection de pointes en carbure défectueuses de la lame de scie.
• Dommages auditifs si des protections auditives essentielles ne sont pas utilisées.
• Émissions nocives de poussière de bois lors de l'utilisation dans des pièces fermées.

Données techniques

Moteur CA 220-240V ~ 50Hz

Puissance P S1 1800 W · S6 25% 2000 W

Vitesse à vide n₀ 5000 rpm

Lame de scie au carbure Ø 250 x Ø 30 x 2.8 mm

Nombre de dents 24

Dimensions de la table 583 x 563 mm

Extension de la largeur de table gauche/droite 583 x 165 mm

Hauteur de coupe max.
85 mm / 90°
65 mm / 45°

Réglage de la hauteur continu 0 - 85 mm

Lame de scie inclinable continue 0° - 45°

Angle de la butée d'angle continu -60° - 60°

Raccord d'extraction Ø 36 mm

Poids env. 18 kg

Classe de protection: II/

Épaisseur du couteau diviseur 2.0 mm

Mode de fonctionnement S6 25% : Fonctionnement continu avec marche à vide (durée du cycle 10 minutes). Pour garantir que le moteur ne surchauffe pas, il ne peut être utilisé que pendant 25 % du cycle à la puissance nominale spécifiée et doit ensuite être laissé au ralenti pendant 75 % du cycle.

Bruit
Les valeurs d'émission sonore ont été mesurées conformément à la norme EN 62841.

Fonctionnement
Niveau de pression acoustique L_pA 94 dB(A)
Incertitude K_pA. 3 dB(A)
Niveau de puissance acoustique L_WA 107 dB(A)
Incertitude K_WA. 3 dB(A)

Porter des protections auditives.

L'impact du bruit peut causer des lésions auditives.

Les valeurs d'émission sonore indiquées ont été mesurées conformément à un ensemble de critères normalisés et peuvent être utilisées pour comparer un outil électrique à un autre.

Les valeurs d'émission sonore indiquées peuvent également être utilisées pour effectuer une évaluation initiale de l'exposition.

Les niveaux d'émission sonore peuvent varier par rapport au niveau spécifié lors de l'utilisation réelle, en fonction de la manière dont l'outil électrique est utilisé, en particulier le type de pièce à usiner.

Maintenez les émissions sonores et les vibrations au minimum.

• N'utilisez que des appareils en parfait état de fonctionnement.
• Entretenez et nettoyez régulièrement l'appareil.
• Adaptez votre style de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites entretenir l'appareil chaque fois que nécessaire.
• Éteignez l'appareil lorsqu'il n'est pas utilisé.

Limitez le temps de fonctionnement !
Toutes les étapes du cycle de fonctionnement doivent être prises en compte (par exemple, les périodes pendant lesquelles les outils électriques sont éteints et les périodes pendant lesquelles l'outil est allumé mais fonctionne sans charge).

Risques résiduels
Même si vous utilisez cet outil électrique conformément aux instructions, certains risques résiduels ne peuvent être exclus. Les dangers suivants peuvent survenir en lien avec la construction et la disposition de l'équipement :

1. Lésions pulmonaires si aucun masque anti-poussière de protection approprié n'est utilisé.
2. Dommages auditifs si aucune protection auditive appropriée n'est utilisée.

Avant de démarrer l'équipement

Avant de brancher l'équipement au secteur, assurez-vous que les données de la plaque signalétique sont identiques à celles du secteur.

Toujours débrancher la fiche d'alimentation avant d'effectuer des réglages sur l'équipement.

• Déballez la scie circulaire de table et vérifiez qu'elle n'a pas été endommagée pendant le transport.
• La machine doit être installée de manière stable, par exemple sur un établi, ou elle doit être boulonnée à une base solide.
• Tous les capots et dispositifs de sécurité doivent être correctement installés avant de mettre la machine en marche.
• La lame de scie doit pouvoir tourner librement.
• Lorsque vous travaillez avec du bois déjà traité, faites attention aux corps étrangers tels que les clous ou les vis, etc.
• Avant d'actionner l'interrupteur Marche/Arrêt, assurez-vous que la lame de scie est correctement montée et que les pièces mobiles de la machine fonctionnent sans problème.

Assemblage

Débranchez la fiche d'alimentation avant d'effectuer tout travail d'entretien, de réinitialisation ou d'assemblage sur la scie circulaire !

Assemblage du piètement

(Fig. 3-4)

Tenez compte du poids de la machine et prévoyez l'aide d'une autre personne si nécessaire !

• Retournez la scie circulaire de table et posez-la sur le sol ou sur une autre surface de travail. Important ! Placez un matériau approprié (par ex. du matériel d'emballage) entre la surface de la table et la surface sur laquelle elle est posée afin d'éviter tout dommage à la surface de la table.
• Important ! Ne fixez d'abord toutes les connexions à vis entre le piètement et la machine que de manière lâche. Attendez d'avoir remis la scie circulaire de table dans sa position de travail avant de serrer fermement les connexions à vis. Cela vous permettra de vous assurer que le piètement est aligné de niveau avec la surface sur laquelle il est posé.
• Utilisez les vis hexagonales (43) pour fixer lâchement les quatre pieds (29) à la scie.
• Ensuite, à l'aide des vis hexagonales (43) et des écrous (44), fixez lâchement les entretoises longitudinales (31) et les entretoises transversales (30) aux pieds. Assurez-vous que les entretoises plus courtes (30) sont fixées sur le côté de la scie.
• Insérez les pieds en caoutchouc (13) sur les pieds (29).

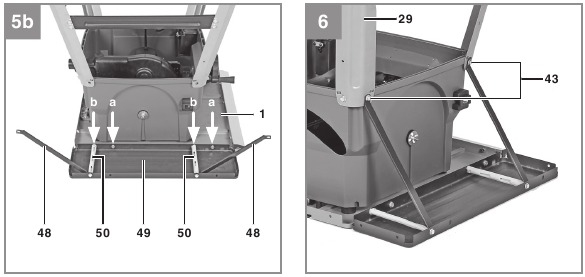

Assemblage de l'extension de table

(Fig. 5, 6)

• Utilisez les vis hexagonales (43) et les écrous (44) pour fixer lâchement les extensions de table (49) à la table de la scie (1) en position (a).
• Fixez les entretoises tubulaires (50) aux extensions de table (49) et fixez-les lâchement à la table de la scie (1) avec les vis hexagonales (43).
• Insérez les entretoises (47, 48) entre l'entretoise tubulaire (50) et l'extension de table (49) et fixez-les lâchement avec la vis hexagonale (43).
• Important ! Les entretoises pour les côtés gauche et droit sont de longueurs différentes. Vous devez donc monter les entretoises longues (47) sur le côté gauche de la table de la scie (1) et les entretoises courtes (48) sur le côté droit.
• Retirez les vis hexagonales (43) des pieds (29) sur les côtés gauche et droit de la scie pour permettre la fixation des entretoises (47, 48) au piètement.
• Fixez lâchement les entretoises (47, 48) aux pieds (29) avec des vis hexagonales (43), mais ne serrez pas.
• Alignez les extensions de table (49) de niveau avec la table de la scie (1).
• Serrez ensuite les raccords à vis mentionnés dans Assemblage de l'extension de table. Utilisez les deux clés (38) et (39) pour cela.

Mettre la scie circulaire de table en position verticale

(Fig. 2, 7-9)

• Retournez la machine de manière à ce qu'elle repose sur ses pieds.
• La scie circulaire de table doit être posée sur une surface plane.
• Serrez ensuite toutes les connexions à vis desserrées. Utilisez les deux clés (38) et (39) pour cela.
• Vissez les pieds supplémentaires (37) aux pieds arrière (29) de manière à ce qu'ils pointent vers l'arrière de la machine. Utilisez les vis hexagonales (43) et les écrous (44) pour les fixer.

•
  Ne fixez pas les pieds supplémentaires (37) trop éloignés de la surface sur laquelle la machine est posée ; ils sont destinés à assurer une protection contre le basculement.
• Fixez la vis à tête creuse (45) avec les deux écrous (46) sur le pied avant droit (29). Ceci est utilisé comme support pour le bâton poussoir (3).
• Pour que la machine puisse être utilisée avec le tuyau d'aspiration (10), le capuchon (36) du protège-lame (2) doit d'abord être retiré. Pour ce faire, dévissez la vis à l'aide d'un tournevis cruciforme.

• Connectez ensuite le protège-lame (2) et la connexion latérale de l'adaptateur d'extraction sur le carter (16) au tuyau d'aspiration (10).

• Un tournevis cruciforme et une clé hexagonale ne sont pas fournis avec le produit.

Changement de l'insert de table

(Fig. 10, 12)

• Pour éviter un risque accru de blessure, l'insert de table doit être changé dès qu'il est usé ou endommagé.
• Retirez le protège-lame (2) (voir Montage/changement du protège-lame).
• Retirez la vis à tête fraisée (17).

• Retirez l'insert de table usé (6).

• Montez l'insert de table de remplacement en suivant les étapes ci-dessus dans l'ordre inverse.

Montage/remplacement du couteau diviseur

(Fig. 11, 12)

• À l'aide du volant (8), réglez la lame (4) à la profondeur de coupe max., déplacez-la en position 0° et verrouillez-la.
• Retirez le protège-lame (2) (voir Montage/changement du protège-lame).
• Retirez l'insert de table (6) (voir Changement de l'insert de table).
• Desserrez la vis de fixation (19) jusqu'à ce que l'espace entre la plaque de fixation (40) et la surface d'appui opposée soit d'environ 5 mm.

• Attention ! Ne desserrez pas complètement la plaque de fixation (40).
• Insérez le couteau diviseur (5) dans l'espace, poussez-le à fond et fixez-le ensuite avec la vis de fixation (19). Assurez-vous que le couteau diviseur est monté droit et sans jeu.
• Le couteau diviseur (5) doit être positionné au centre le long d'une ligne imaginaire s'étendant derrière la lame de scie (4), afin que le matériau ne puisse pas se coincer.
• L'espace entre la lame (4) et le couteau diviseur (5) doit être de 3 mm à 8 mm. (Fig. 11c).

• Remontez l'insert de table (6) et le protège-lame (2) (voir Changement de l'insert de table, Montage/changement du protège-lame).

Montage/changement du protège-lame

(Fig. 13)

• Montez le protège-lame (2) sur le couteau diviseur (5) de manière à ce que la vis passe à travers le trou (18) du couteau diviseur.
• Insérez ensuite la vis du protège-lame (2) dans le trou (18) et serrez-la.
• Important ! La profondeur maximale de vissage a été préréglée en usine, de sorte que le protège-lame (2) puisse toujours se déplacer librement.
•
  Le protège-lame (2) doit toujours s'abaisser automatiquement sur la pièce à usiner sous son propre poids.

Montage/changement de la lame de scie

(Fig. 14)

• Avant de changer la lame de scie : Débranchez la fiche d'alimentation !
• Portez des gants de travail pour éviter les blessures lors du changement de la lame de scie.
• À l'aide du volant (8), réglez la lame de scie (4) à la profondeur de coupe maximale.
• Retirez le protège-lame, l'insert de table et le couteau diviseur (voir Changement de l'insert de table, Montage/remplacement du couteau diviseur, Montage/changement du protège-lame).
• Desserrez la vis (15) avec une clé (38) sur la vis (15) elle-même et une deuxième clé (39) sur l'arbre du moteur pour appliquer une contre-pression.
• Attention ! Tournez la vis (15) dans le sens de rotation de la lame de scie.
• Retirez la bride extérieure et retirez l'ancienne lame de scie (4) de la bride intérieure.
• Nettoyez soigneusement la bride de la lame avant de monter la nouvelle lame.
• Montez et fixez la nouvelle lame de scie (4) dans l'ordre inverse.
• Important ! Notez le sens de rotation. L'angle de coupe des dents doit pointer dans le sens de rotation, c'est-à-dire vers l'avant (voir la flèche sur le protège-lame).
• Remontez et réglez le couteau diviseur, l'insert de table et la lame de scie (voir Changement de l'insert de table, Montage/remplacement du couteau diviseur, Montage/changement du protège-lame).
• Vérifiez que tous les dispositifs de sécurité sont correctement montés et en bon état de fonctionnement avant de recommencer à travailler avec la scie.
•
  Chaque fois que vous changez la lame de scie, vérifiez que le protège-lame (2) s'ouvre et se referme conformément aux exigences. Vérifiez également que la lame de scie (4) tourne librement dans le protège-lame (2).
•
  Chaque fois que vous changez la lame de scie (4), vérifiez qu'elle tourne librement dans l'insert de table (6) dans les réglages perpendiculaire et à un angle de 45°.
•
  Vous devez remplacer immédiatement l'insert de table (6) dès qu'il est usé ou endommagé (voir Changement de l'insert de table).
•
  Le travail de changement et d'alignement de la lame de scie (4) doit être effectué correctement.

Rangement des pièces détachées

(Fig. 15)

• Lorsque non utilisés, le guide parallèle (7) et le rail de butée (23) peuvent être sécurisés comme indiqué à la Fig. 15a.

• Le guide d'angle (14), le bâton poussoir (3) et les deux clés (38+39) peuvent être sécurisés comme indiqué à la Fig. 15b.


Raccordement pour extracteur de poussière

(Fig. 2, 9, 26)

Un raccordement pour un extracteur de poussière est prévu sur l'adaptateur d'extraction du carter (16) et sur le protège-lame (2).

Aspiration des poussières à l'aide d'un aspirateur eau et poussière

(Fig. 2, 9)

• Un aspirateur eau et poussière n'est pas fourni avec le produit et est disponible comme accessoire.
• Fixez le tuyau d'aspiration (10) à la machine comme décrit dans Mettre la scie circulaire de table en position verticale.
• Connectez l'aspirateur eau et poussière à l'adaptateur d'extraction sur le carter (16).

Aspiration des poussières à l'aide d'un système d'extraction par aspiration et d'un jeu d'adaptateurs d'extraction

(Fig. 9, 26)

• Le produit n'est pas fourni avec un jeu d'adaptateurs d'extraction ou un système d'extraction par aspiration, ceux-ci sont disponibles comme accessoires.
• Fixez le tuyau d'aspiration (10) à la machine comme décrit dans Mettre la scie circulaire de table en position verticale.
• Fixez l'adaptateur (c) du jeu d'adaptateurs à l'adaptateur d'extraction sur le carter (16).
• Un système d'extraction par aspiration peut maintenant être raccordé au diamètre de 100 mm de l'adaptateur (c).

Opération

Interrupteur MARCHE/ARRÊT

(Fig. 1, 16 / Élément 11)

• Pour allumer la scie, appuyez sur le bouton vert „I" (Marche). Attendez que la lame atteigne sa vitesse de rotation maximale avant de commencer la coupe.
• Pour éteindre l'équipement, appuyez sur le bouton rouge „0" (Arrêt).

Profondeur de coupe

(Fig. 1, 16)

Tournez le volant (8) pour régler la lame (4) à la profondeur de coupe requise.

Tourner dans le sens antihoraire : profondeur de coupe plus petite

Tourner dans le sens horaire : profondeur de coupe plus grande

Butée parallèle

La butée parallèle (7) doit être utilisée lors de la réalisation de coupes longitudinales dans des pièces en bois.

Hauteur de la butée

(Fig. 18, 19)

• La butée parallèle (7) fournie avec la scie circulaire de table a deux faces de guidage différentes.
• Pour les matériaux fins, vous devez utiliser la règle de butée (23) comme indiqué à la Fig. 19a, pour les matériaux épais, vous devez utiliser la règle de butée comme indiqué à la Fig. 19b.

• Pour basculer la règle de butée (23) sur la face de guidage inférieure, vous devez desserrer les deux vis moletées (26).
• Retirez les deux vis (32) de la butée parallèle à travers la fente (25) de la règle de butée (23).
• Insérez les deux vis (32) dans l'autre fente (27) de la règle de butée (23) et faites glisser la règle de butée (23) de nouveau sur la butée parallèle.
• Resserrez les deux vis moletées (26) afin de fixer la règle de butée (23).
• La procédure pour basculer sur la face de guidage haute est la même.
•
  Lors de l'utilisation, la règle de butée (23) doit toujours être vissée du côté de la butée parallèle (7) qui fait face à la lame de scie.

Largeur de coupe

(Fig. 17)

• La butée parallèle (7) peut être montée de chaque côté de la table de scie (1).
• La butée parallèle (7) doit être montée dans le rail de guidage (28) de la table de scie (1).
• La butée parallèle (7) peut être réglée à la dimension requise à l'aide de l'échelle (22) sur le rail de guidage (28).
• Vous pouvez serrer la butée parallèle dans la position requise en appuyant sur le levier excentrique (12).

Réglage de la longueur de la butée

(Fig. 17, 18)

La règle de butée (23) peut être fixée par vis dans deux positions différentes.

• Pour une grande largeur de coupe, la règle de butée (23) doit être fixée en position avec les vis (32) et les vis moletées (26) comme indiqué à la Fig. 18b.
• Pour une petite largeur de coupe, la règle de butée (23) doit être fixée en position avec les vis (32) et les vis moletées (26) comme indiqué à la Fig. 18c.

La règle de butée (23) peut également être déplacée, en fonction de la largeur de coupe, dans une direction longitudinale afin d'éviter que la pièce ne se coince.

• Règle générale : L'extrémité arrière de la butée vient buter contre une ligne imaginaire qui commence approximativement au centre de la lame et s'étend à un angle de 45° vers l'arrière.
• Réglez la largeur de coupe requise
  • Desserrer les vis moletées (26) et pousser la règle de butée (23) vers l'avant jusqu'à ce qu'elle touche la ligne imaginaire de 45°.
  • Resserrez les vis moletées (26).

L'écart entre la table de scie (1) et le dessous de la règle de butée (23) ne doit pas être trop grand afin d'éviter que le matériau ne se coince. Pour ajuster la distance, la butée parallèle (7) doit d'abord être fixée à l'aide du levier excentrique (12). Ensuite, desserrez les vis moletées (26), abaissez la règle de butée (23) jusqu'à la table de scie (1) et resserrez les vis moletées (26).

Butée d'angle

(Fig. 20)

La butée d'angle (14) doit être utilisée lors de la réalisation de coupes transversales dans des pièces en bois.

• Glissez la butée d'angle (14) dans la fente (21) de la table de scie.
• Dévissez la vis de blocage (20).
• Tournez la règle de butée (24) jusqu'à ce que la flèche indique l'angle requis.
• Resserrez la vis de fixation (20).
• Vérifiez l'écart entre la règle de butée (24) et la lame de scie (4).
•
  Ne poussez pas la règle de butée (24) trop loin vers la lame. La distance entre la règle de butée (24) et la lame (4) doit être d'environ 2 cm.
• Si nécessaire, desserrez les deux vis moletées (33) et ajustez la règle de butée (24).
• Resserrez les vis moletées (33).

Réglage de l'angle de la lame de scie

(Fig. 16)

• Desserrer la poignée de blocage (9).
• Pour régler l'angle de la lame de scie, appuyez sur le volant (8) vers la machine et tournez-le en même temps jusqu'à ce que le pointeur (41) soit aligné avec le réglage angulaire souhaité sur l'échelle (42).
• Fixez de nouveau la poignée de blocage (9).
• Si nécessaire, la butée finale pour le réglage de l'angle de la lame de scie peut être réajustée pour 0° et 45°. Pour ce faire, ajustez les deux vis de réglage (34) et (35).

Utilisation

• Après chaque nouveau réglage, nous vous recommandons d'effectuer une coupe d'essai afin de vérifier les nouveaux réglages.
• Après avoir allumé la scie, attendez que la lame atteigne sa vitesse de rotation maximale avant de commencer la coupe.
• Soyez extrêmement prudent lors du démarrage de la coupe !
• N'utilisez jamais l'équipement sans la fonction d'aspiration.
• Vérifiez et nettoyez régulièrement les canaux d'aspiration.

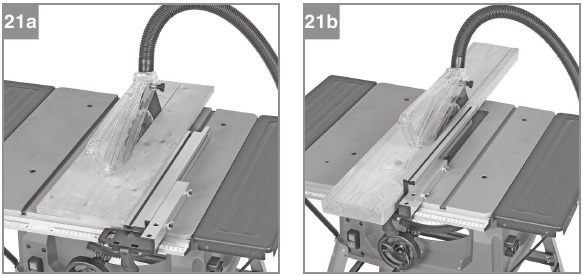

Réalisation de coupes longitudinales

(Figure 21)

La coupe longitudinale (également appelée refendage) consiste à utiliser la scie pour couper le long du fil du bois. Appuyez un bord de la pièce contre la butée parallèle (7) pendant que le côté plat repose sur la table de scie (1). Le capot de protection (2) doit toujours être abaissé sur la pièce. Lorsque vous effectuez une coupe longitudinale, n'adoptez jamais une position de travail alignée avec la direction de coupe.

• Réglez la butée parallèle (7) en fonction de la hauteur de la pièce et de la largeur souhaitée. (Voir Butée parallèle)
• Allumez la scie.
• Placez vos mains (doigts fermés) à plat sur la pièce et poussez la pièce le long de la butée parallèle (7) et dans la lame (4).
• Guidez sur le côté avec votre main gauche ou droite (selon la position de la butée parallèle) uniquement jusqu'au bord avant du capot de protection.
• Poussez toujours la pièce jusqu'à l'extrémité du couteau diviseur (5).
• La pièce coupée reste sur la table de scie (1) jusqu'à ce que la lame (4) soit revenue à sa position de repos.
• Fixez les pièces longues pour éviter qu'elles ne tombent à la fin de la coupe (par exemple, avec un support à rouleaux, etc.).

Coupe de pièces étroites

(Fig. 22)

Assurez-vous d'utiliser un bâton poussoir (3) lors de la réalisation de coupes longitudinales dans des pièces d'une largeur inférieure à 150 mm. Un poussoir est fourni avec la scie ! Remplacez immédiatement un bâton poussoir usé ou endommagé.

Coupe de pièces extrêmement étroites

(Fig. 23)

• Assurez-vous d'utiliser un poussoir lors de la réalisation de coupes longitudinales dans des pièces très étroites d'une largeur de 50 mm et moins.
• La face de guidage basse de la butée parallèle est préférable dans ce cas.
• Aucun poussoir n'est fourni avec la scie ! (Disponible chez votre revendeur spécialisé). Remplacez le poussoir sans délai lorsqu'il est usé.

Réalisation de coupes en biseau

(Fig. 24)

Les coupes en biseau doivent toujours être effectuées à l'aide de la butée parallèle (7).

Si vous inclinez la lame de scie (4) vers la gauche lors de la réalisation de coupes angulaires, positionnez la butée parallèle (7) sur le côté droit de la lame de scie (4). Guidez la pièce entre la lame de scie (4) et la butée parallèle (7).

• Réglez la lame (4) à l'angle souhaité. (Voir Réglage de l'angle de la lame de scie)
• Réglez la butée parallèle (7) en fonction de la largeur et de la hauteur de la pièce (voir Butée parallèle)
• Effectuez la coupe en fonction de la largeur de la pièce (voir Coupe de pièces étroites, Coupe de pièces extrêmement étroites)

Réalisation de coupes transversales

(Fig. 25)

• Faites glisser la butée d'angle (14) dans l'une des rainures (21) de la table et ajustez-la à l'angle requis. (Voir Butée d'angle) Si vous souhaitez également incliner la lame (4), utilisez la rainure (21) qui empêche votre main et la butée d'angle d'entrer en contact avec le protecteur de lame.
• Appuyez fermement la pièce contre la butée d'angle (14).
• Allumez la scie.
• Poussez la butée d'angle (14) et la pièce vers la lame afin d'effectuer la coupe.
•
  Tenez toujours la partie guidée de la pièce. Ne tenez jamais la partie à couper.
• Poussez la butée d'angle (14) vers l'avant jusqu'à ce que la pièce soit entièrement coupée.
• Éteignez de nouveau la scie. Ne retirez la pièce coupée qu'une fois que la lame a cessé de tourner.

Remplacement du câble d'alimentation

Si le câble d'alimentation de cet équipement est endommagé, il doit être remplacé par le fabricant ou son service après-vente ou un personnel qualifié similaire afin d'éviter tout danger.

Nettoyage, entretien et commande de pièces de rechange

Débranchez toujours la prise secteur avant de commencer tout travail de nettoyage.

Nettoyage

• Gardez tous les dispositifs de sécurité, les bouches d'aération et le carter du moteur aussi exempts de saleté et de poussière que possible. Essuyez l'équipement avec un chiffon propre ou soufflez-le avec de l'air comprimé à basse pression.
• Nous vous recommandons de nettoyer l'appareil immédiatement après chaque utilisation.
• Nettoyez régulièrement l'équipement avec un chiffon humide et un peu de savon doux. N'utilisez pas de détergents ou de solvants ; ceux-ci pourraient attaquer les pièces en plastique de l'équipement. Assurez-vous qu'aucune eau ne puisse s'infiltrer dans l'appareil. L'infiltration d'eau dans un outil électrique augmente le risque de choc électrique.

Balais de charbon

En cas d'étincelles excessives, faites vérifier les balais de charbon uniquement par un électricien qualifié. Danger ! Les balais de charbon ne doivent être remplacés que par un électricien qualifié.

Entretien

Il n'y a pas de pièces à l'intérieur de l'équipement qui nécessitent un entretien supplémentaire.

Commande de pièces de rechange et d'accessoires

Veuillez fournir les informations suivantes lors de la commande de pièces de rechange :

• Type d'appareil
• Numéro d'article de l'appareil
• Numéro d'identification de l'appareil
• Numéro de pièce de rechange de la pièce requise

Pour nos derniers prix et informations, veuillez consulter www.isc-gmbh.info

Astuce ! Pour de bons résultats, nous recommandons des accessoires de haute qualité de !

www.kwb.eu
welcome@kwb.eu

Transport

Transportez toujours la machine en la soulevant par la table de scie. N'utilisez jamais les dispositifs de sécurité tels que le protecteur de lame de scie et les règles de butée à des fins de manipulation ou de transport.

Stockage

Stockez l'équipement et les accessoires dans un endroit sombre et sec à une température supérieure au point de congélation. La température de stockage idéale est comprise entre 5 et 30°C. Rangez l'outil électrique dans son emballage d'origine.

Informations de service

Nous avons des partenaires de service compétents dans tous les pays mentionnés sur le certificat de garantie dont les coordonnées figurent également sur ce même certificat. Ces partenaires vous aideront pour toutes les demandes de service telles que les réparations, les commandes de pièces de rechange et d'usure ou l'achat de consommables.

Veuillez noter que les pièces suivantes de ce produit sont soumises à une usure normale ou naturelle et que les pièces suivantes sont donc également requises pour être utilisées comme consommables.

Catégorie	Exemple
Pièces d'usure*	Courroie trapézoïdale, balais de charbon, insert de table, pousse-bois
Consommables*	Lame de scie
Pièces manquantes

* Non nécessairement inclus dans la livraison !

En cas de défauts ou de pannes, veuillez signaler le problème sur internet à l'adresse www.isc-gmbh.info.
Veuillez vous assurer de fournir une description précise du problème et de répondre aux questions suivantes dans tous les cas :

• L'équipement a-t-il fonctionné ou était-il défectueux dès le début ?
• Avez-vous remarqué quelque chose (symptôme ou défaut) avant la panne ?
• Quel dysfonctionnement l'équipement présente-t-il, selon vous (symptôme principal) ?
  Décrivez ce dysfonctionnement.

Garantie

Pour faire une réclamation au titre de la garantie, veuillez enregistrer l'appareil défectueux à l'adresse : www.isc-gmbh.info.

Références

• iSC Onlineshop
• http://www.kwb.eu

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger EINHELL TC-TS 2025/2 U Manuel

Les langues disponibles
