6

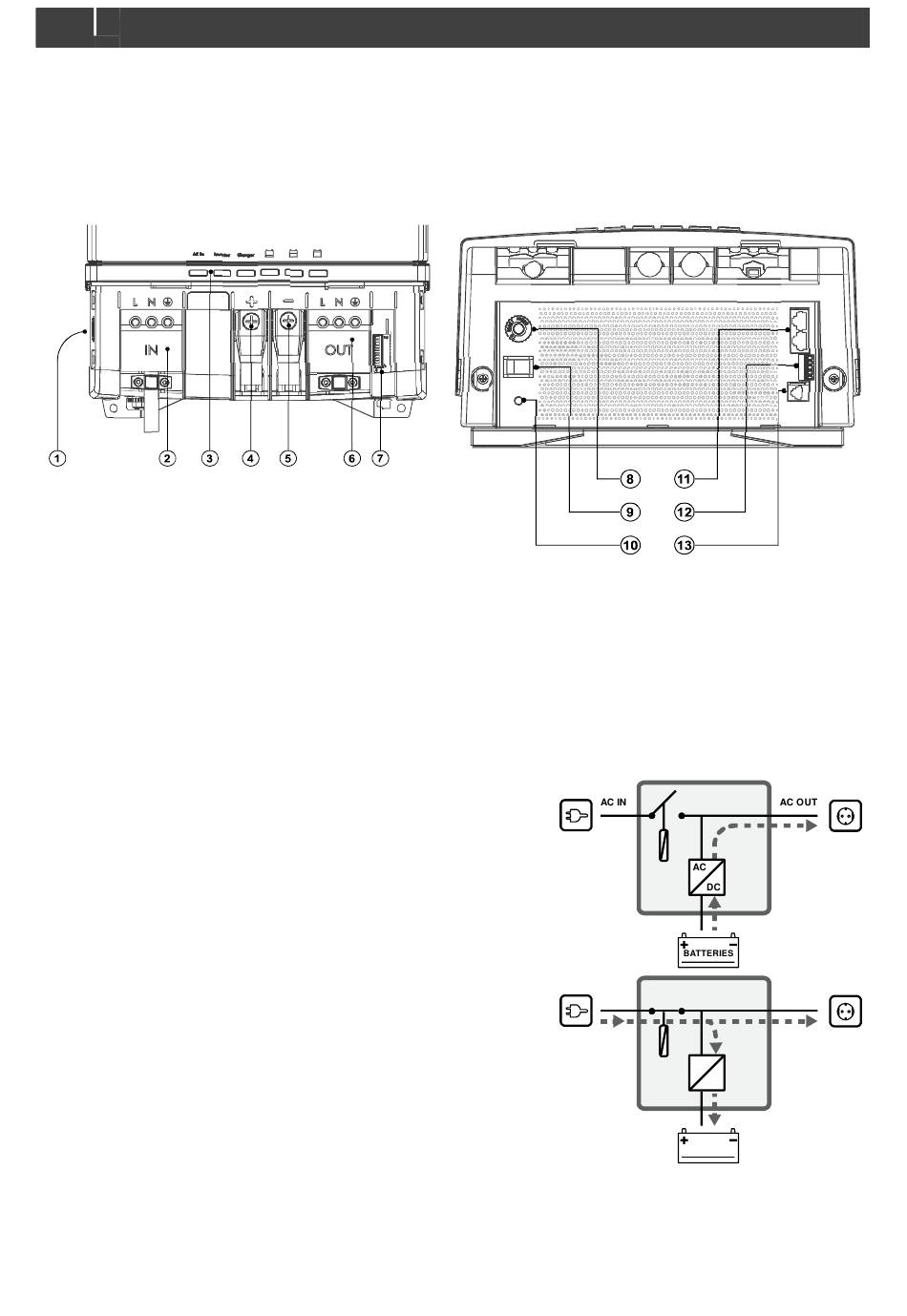

Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation
3 DESCRIPTION DU PRODUIT
Le CombiMaster est un chargeur convertisseur multifonctions. Il combine un convertisseur, un chargeur de batterie et un
commutateur de transfert CA.
3.1
Aperçu des connexions
Face avant avec compartiment de connexion ouvert
Figure 2 : connexions
1
Cavalier du système de mise à la terre
2
Entrée CA (AC IN)
3
DEL d'état
4
Cosse de batterie positive M8
5
Cosse de batterie négative M8
6
Sortie CA (AC OUT)
7
Commutateurs DIP
3.2
Modes de fonctionnement
•
Mode convertisseur : quand il n'y a pas d'alimentation secteur
externe disponible, le convertisseur fournit une alimentation CA aux
sortie CA. Si le mode d'économie d'énergie est activé, la
consommation d'énergie de la batterie sera réduite en l'absence de
charge sur la SORTIE CA. Sachez qu'il est très probable que de
petites charges telles que des routeurs Wi-Fi, des récepteurs satellites
ou des horloges digitales ne fonctionnent pas dans ce mode.
•
Mode chargeur : lorsque l'alimentation CA externe est disponible sur
l'entrée CA, la batterie est chargée et les sorties CA sont alimentées
par l'alimentation externe.
Face inférieure
8
Fusible thermique réarmable (30 A)
9
Interrupteur principal « On/Charge only »
10 M6 Goujon terre
11 Connexion CZone/MasterBus
12 Connecteur pour accessoires
13 Connecteur du capteur de température
AC IN
AC OUT
AC
DC
BATTERIES
