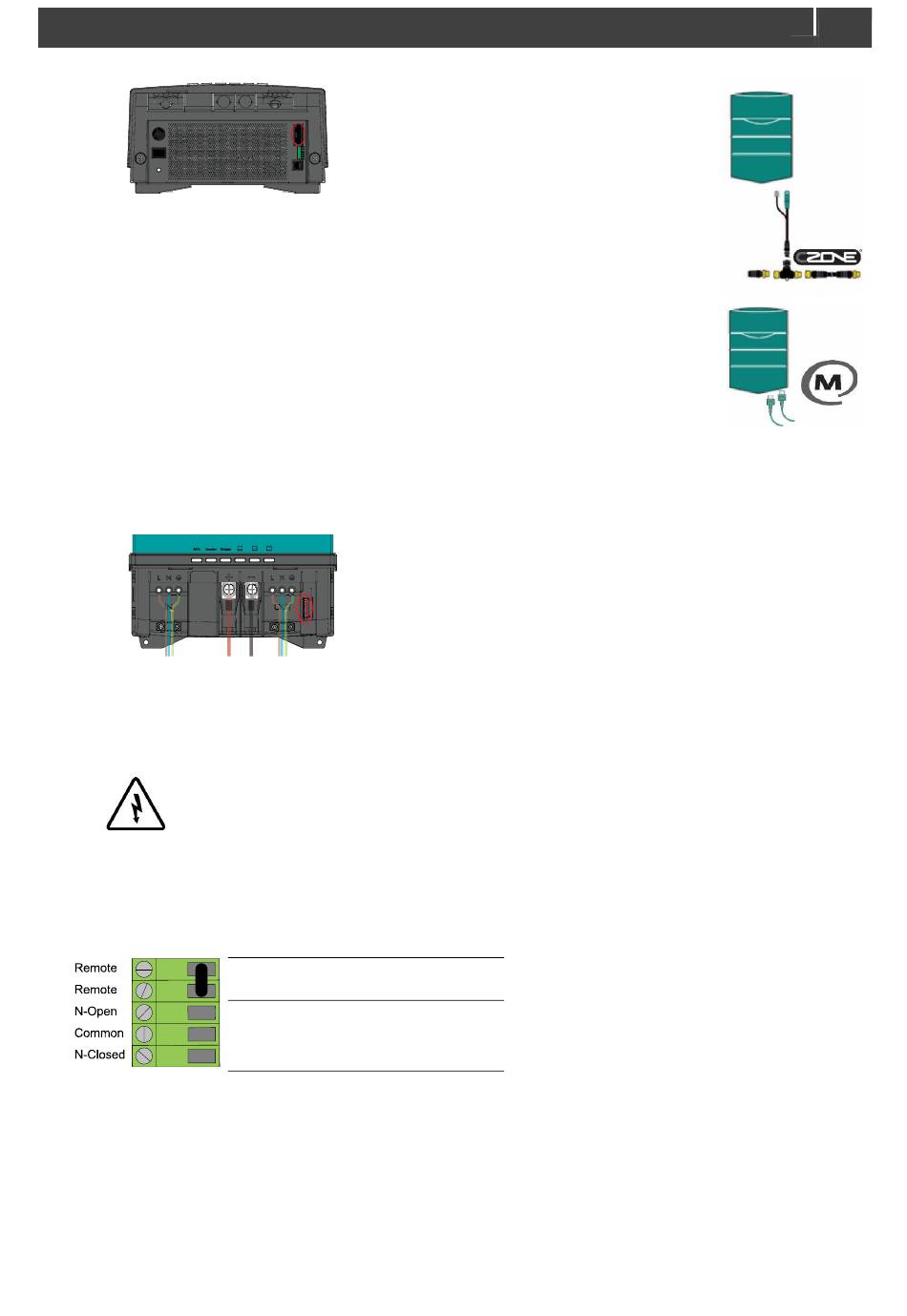

Step 12. Option : utilisez un petit tournevis pour changer le réglage des commutateurs DIP. Référez-vous à la section 5.1 à
la page 17.
Step 13. Option : connexion d'une entrée d'alarme externe ou de commutateur à distance. Référez-vous à la section 4.8.
Step 14. Réglez la tension de sortie souhaitée et d'autres réglages de configuration à l'aide du panneau de contrôle à
distance ou des commutateurs DIP. Référez-vous au chapitre 5.
Step 15. Vérifiez tout le câblage. Si l'intégralité du câblage est correcte : ouvrez l'interrupteur de sécurité (si disponible) et
placez le fusible du convertisseur et placez le fusible du convertisseur.
AVERTISSEMENT
Lorsque le fusible est placé, les condensateurs internes peuvent provoquer une étincelle. Ce
phénomène est normal.
Step 16. Fermez le compartiment de connexion et serrez les quatre vis en bas.
Step 17. Fermez l'interrupteur de sécurité (si disponible) et allumez le CombiMaster et allumez le CombiMaster.
4.8
Connecteurs d'accessoires (contacts secs)
La borne à visser au bas du CombiMaster possède les contacts suivants :
Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation
Ajouter le CombiMaster à un réseau CZone
1
Débranchez la rocade à la connexion de rocade
la plus proche et ajoutez un connecteur en T.
2
Rebranchez la (les) connexion(s) de rocade avec
le nouveau connecteur en T en place.
3
Connectez le câble de liaison Mastervolt-CZone
au coupleur noir sur le T, puis connectez-le au
CombiMaster.
* Côté CombiMaster, branchez les connecteurs dans
l'un des ports de communication.
Ajouter le CombiMaster à un réseau MasterBus
1 Débranchez un câble MasterBus ou une
terminaison de l'appareil MasterBus le plus proche
et connectez-le au CombiMaster.
2 Connectez le nouveau câble MasterBus à l'autre
appareil MasterBus, puis connectez-le au
CombiMaster.
Assurez-vous que le réseau est correctement
terminé.
Remarque : s'ils sont ajoutés à un réseau CZone, les commutateurs DIP
!
Entrée de commutateur à distance
Sortie d'alarme
sont utilisés pour définir l'adresse CZone.
15
*
