Lorsque le CombiMaster est configuré comme événement Cible par un autre appareil, cet appareil peut initier un événement
Commande et un événement Action à exécuter par le CombiMaster.
Commande d'événement
Inverseur
Chargeur
Limite AC A
Limite AC B
Limite AC C
Bulk
Absorption
Float
Tableau 3: Gamme CombiMaster 230 V commandes d'événements MasterBus
5.3
Configuration CZone
®
Le réseau CZone
est un système CAN conforme à la norme NMEA 2000. Quand le CombiMaster est connecté, ouvrez l'outil
de configuration de CZone sur un ordinateur portable Windows connecté au réseau CZone. Effectuez la configuration lorsque
vous êtes connecté au réseau ou utilisez un fichier de configuration préparé (.zcf).
Ajout du Gamme CombiMaster 230 V à la configuration du système CZone
Condition préalable : Cette partie suppose qu'un système CZone est déjà configuré et que l'outil de configuration de CZone
est ouvert.
Dans l'outil de configuration de CZone, sous l'onglet Modules, cliquez sur le bouton Ajouter (Add).
Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation
Description
Changer l'état du convertisseur CombiMaster
Changer l'état du chargeur CombiMaster
La valeur fusible de l'entrée CA est réglée sur 6 A (ajustable)
La valeur fusible de l'entrée CA est réglée sur 10 A (ajustable)
La valeur fusible de l'entrée CA est réglée sur 16 A (ajustable)
Passe en phase de charge Bulk
Passe en phase de charge Absorption
Passe en phase de charge Entretien

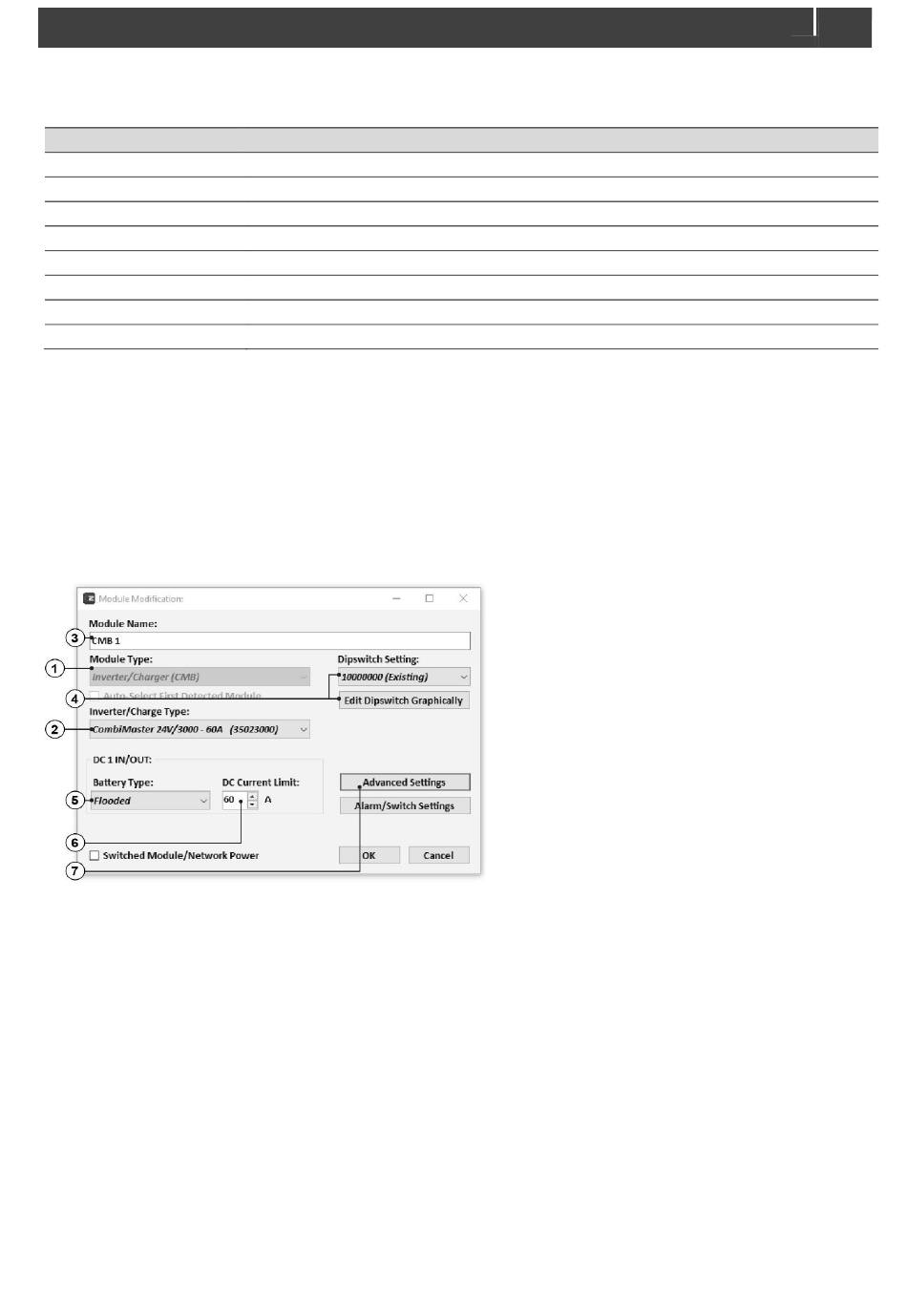

1. Dans la liste déroulante Type de module (Module
Type), sélectionnez Convertisseur/charge
(Inverter/Charge).
2. Dans la liste déroulante Convertisseur/Type de
charge/ (Inverter/Charge Type), sélectionnez le
modèle requis et suivez les étapes ci-dessous.
3. Entrez un nom de module (Module Name)
compréhensible.
4. Chaque appareil sur un réseau CZone possède
une adresse CZone unique ; le Dipswitch. Ce
numéro doit correspondre aux réglages physiques
du commutateur DIP. Lorsque l'appareil est
connecté au système : vous pouvez en
sélectionner un dans la liste déroulante ou le
modifier graphiquement.
5. Sélectionnez le Type de batterie (Battery Type).
6. Saisissez la Limite de courant DC (DC Current
Limit).
7. Options :
- Appuyez sur OK pour enregistrer les
paramètres et quitter.
- Appuyez sur Paramètres de
l'alarme/interrupteur (Alarm/Switch Settings)
et passez à l'étape 16.
- Appuyez sur le bouton Paramètres avancés
(Advanced Settings) pour passer à l'étape
suivante et configurer les options avancées.
