Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation
4.8.1

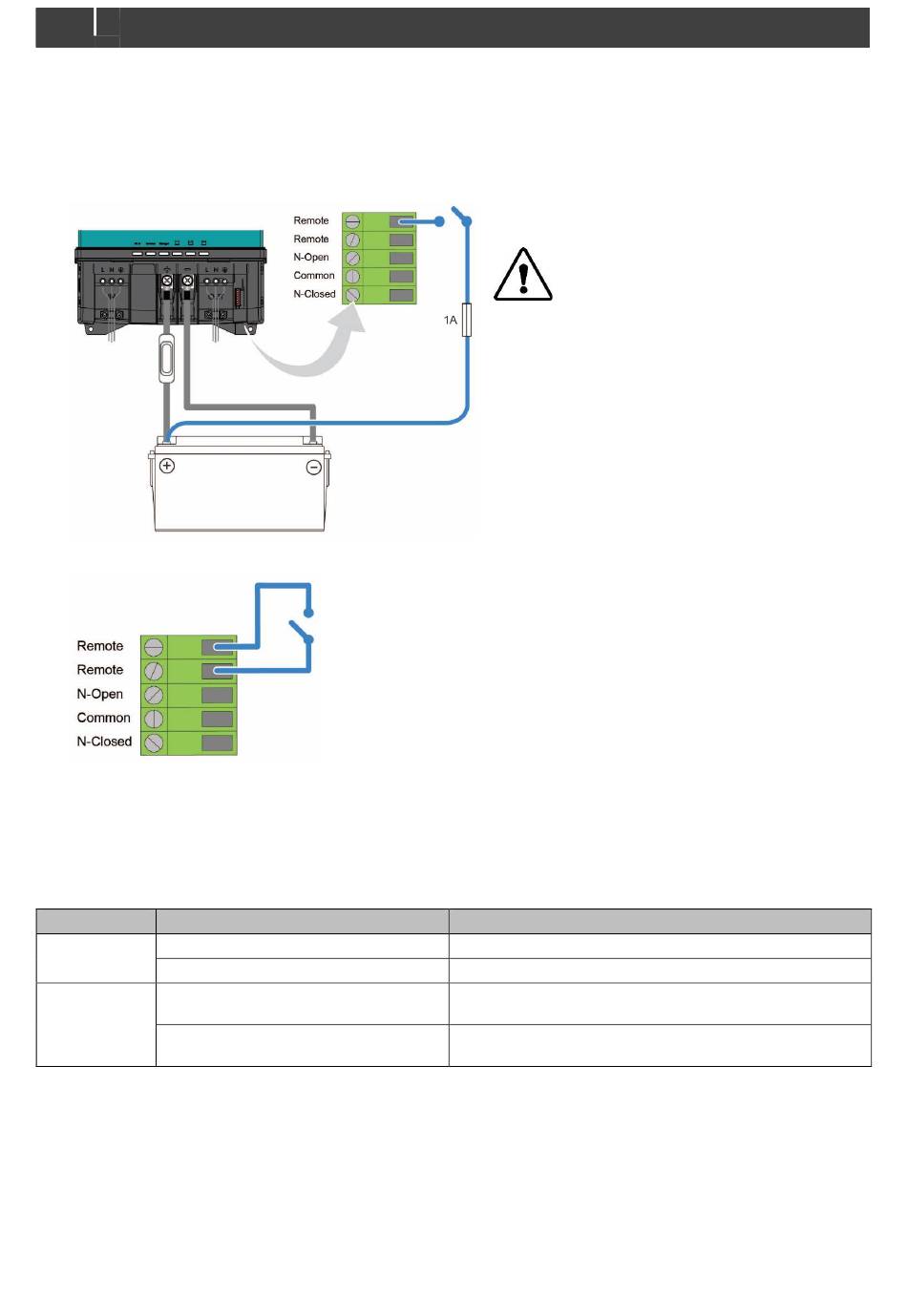

Commutateur à distance
Par défaut, les deux contacts supérieurs (à distance) du connecteur d'accessoires sont raccordés par un cavalier pour fermer
le circuit. Si vous le souhaitez, utilisez ces contacts pour connecter un commutateur à distance qui imite l'interrupteur principal
marche/charge uniquement.
•
Ou utilisez le contact à distance pour utiliser le contact d'allumage et désactiver complètement l'interrupteur principal.
•
Ou utilisez les deux contacts pour raccorder un interrupteur externe.
4.8.2
Sortie d'alarme
Les trois contacts inférieurs du connecteur d'accessoires peuvent être utilisés pour contrôler un équipement externe,
notamment une alarme ou un témoin, afin d'indiquer la présence d'une alarme CombiMaster. Les sorties d'alarme prennent en
charge les systèmes Normalement ouverts et Normalement fermés et sont déclenchées soit par une alarme, soit par l'atteinte
d'un niveau de puissance donné.
Déclenchement État
Un défaut est détecté
Alarme
Aucun défaut n'est détecté
Puissance du convertisseur < réglage du
niveau de puissance
Niveau de
puissance
Puissance du convertisseur > réglage du
niveau de puissance
Référez-vous également à la section 0 pour la fonction d'alarme à contact sec dans les paramètres de configuration.
Charge max. : 250 VCA, 30 VCC, 3 A.
Connectez le contact supérieur au contact d'allumage
(+ de la batterie).
Connectez un fusible de 1 A à l'entrée à distance.
Remarque : Ainsi, le convertisseur ne peut plus être
Dans ce cas, l'interrupteur principal du CombiMaster doit se trouver sur la
position marche (I).
Fermé = marche
Ouvert = charge uniquement
État des contacts
N-Ouvert et Commun connectés (CombiMaster arrêté)
N-Ouvert et Commun connectés
N-Ouvert et Commun connectés (CombiMaster arrêté)
N-Ouvert et Commun connectés
ATTENTION !
Pour éviter les courts-circuits et les
dommages au CombiMaster, connectez
l'entrée à distance uniquement au + de la
batterie.
mis en marche ou à l'arrêt à l'aide de
l'interrupteur « On/Charge only » situé
sur la partie inférieure du CombiMaster !
