Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation

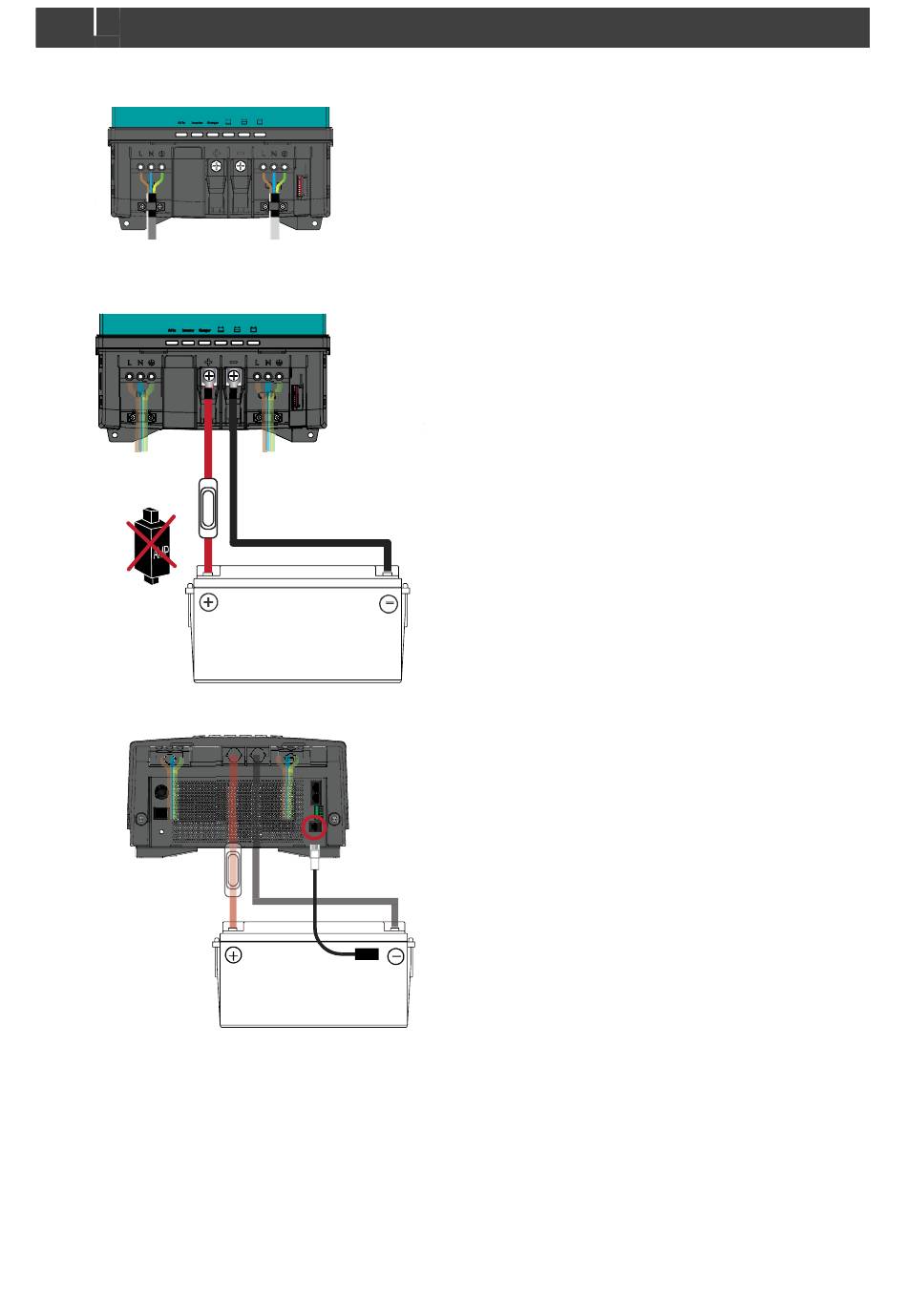

Step 7.
Branchez les câbles CA aux bornes à visser. Fixez les câbles avec un dispositif de décharge de traction.
AC IN
Step 8.
Raccordez un porte-fusible au câble positif de la batterie mais ne placez pas le fusible pour le moment !
Montez des cosses de câbles (M8) à sertir sur les câbles CC.
Connectez le câblage CC du groupe de batteries : positif sur + et négatif sur -.
Step 9.
Fixez le capteur de température de batterie au boîtier du groupe de batteries. Branchez ensuite le câble du
capteur de température dans la prise jack « temp.sensor ».
Step 10. Sur le côté gauche du CombiMaster, contrôlez le cavalier en sélectionnant le système de mise à la terre.
Référez-vous à la section 4.5.3 à la page 11.
Step 11. Option : connectez le CombiMaster au réseau CZone ou MasterBus. Référez-vous à la section 4.5.4 à la page 11
pour plus d'informations sur l'intégration dans le système.
AC OUT
Remarque : les batteries lithium-ion ne nécessitent aucun
capteur de température.
