Utilisez des cosses de câbles M8 sur les extrémités des câbles. Ces cosses doivent être serties avec une pince à sertir.
Couleurs de câbles recommandées (se référer aux normes locales) :
Couleur des fils
Signification
Rouge
Positif
Noir
Négatif
Positionnez les câbles l'un à côté de l'autre afin de limiter le champ électromagnétique autour des câbles. Le câble négatif doit
être connecté directement au pôle négatif du groupe de batteries ou du côté négatif du shunt d'intensité. N'utilisez pas le
châssis comme conducteur négatif. Serrez fermement.
Le câble positif doit être protégé par un fusible et connecté au pôle positif du groupe de batteries. Utilisez un fusible
correspondant au calibre de câble appliqué et qui supporte entre 125 et 150 % du courant à pleine charge. Le fusible avec
porte-fusible est disponible auprès de votre revendeur Mastervolt.
4.5.2
Câblage CA
AVERTISSEMENT !
Le câble de terre offre une protection seulement si le boîtier du CombiMaster est connecté à la terre. Connectez
la borne de terre (
ATTENTION !
Selon les réglementations locales, un dispositif différentiel à courant résiduel/disjoncteur (également appelé
DDFT) doit être placé dans le circuit d'entrée CA et de sortie CA du CombiMaster.
Pour une installation sûre, la section de câble correcte doit être utilisée. N'utilisez pas une section plus courte que celle
indiquée. Lorsque les câbles dépassent 3 m, la taille doit être augmentée (une taille de plus) pour compenser les pertes
câbles. Section de câble recommandée pour le câblage CA :
Courant CA
Section de câble minimum
0-20 A
2,5 mm²
20-32 A
4 mm²
Couleurs de câbles recommandées (se référer aux normes locales) :
Couleur des fils
Signification
Marron
Phase
Bleu
Neutre
Vert/Jaune
Terre
4.5.3
Mise à la terre CA sécurisée
AVERTISSEMENT !
Pour des raisons de sécurité, des disjoncteurs différentiels (RCD), également appelés disjoncteurs-détecteurs
de fuite à la terre (DDFT), de 30 mA doivent être intégrés à l'entrée CA et à la sortie CA du CombiMaster.
Reportez-vous aux réglementations locales applicables concernant la mise à la terre des systèmes
d'alimentation électrique autonomes.

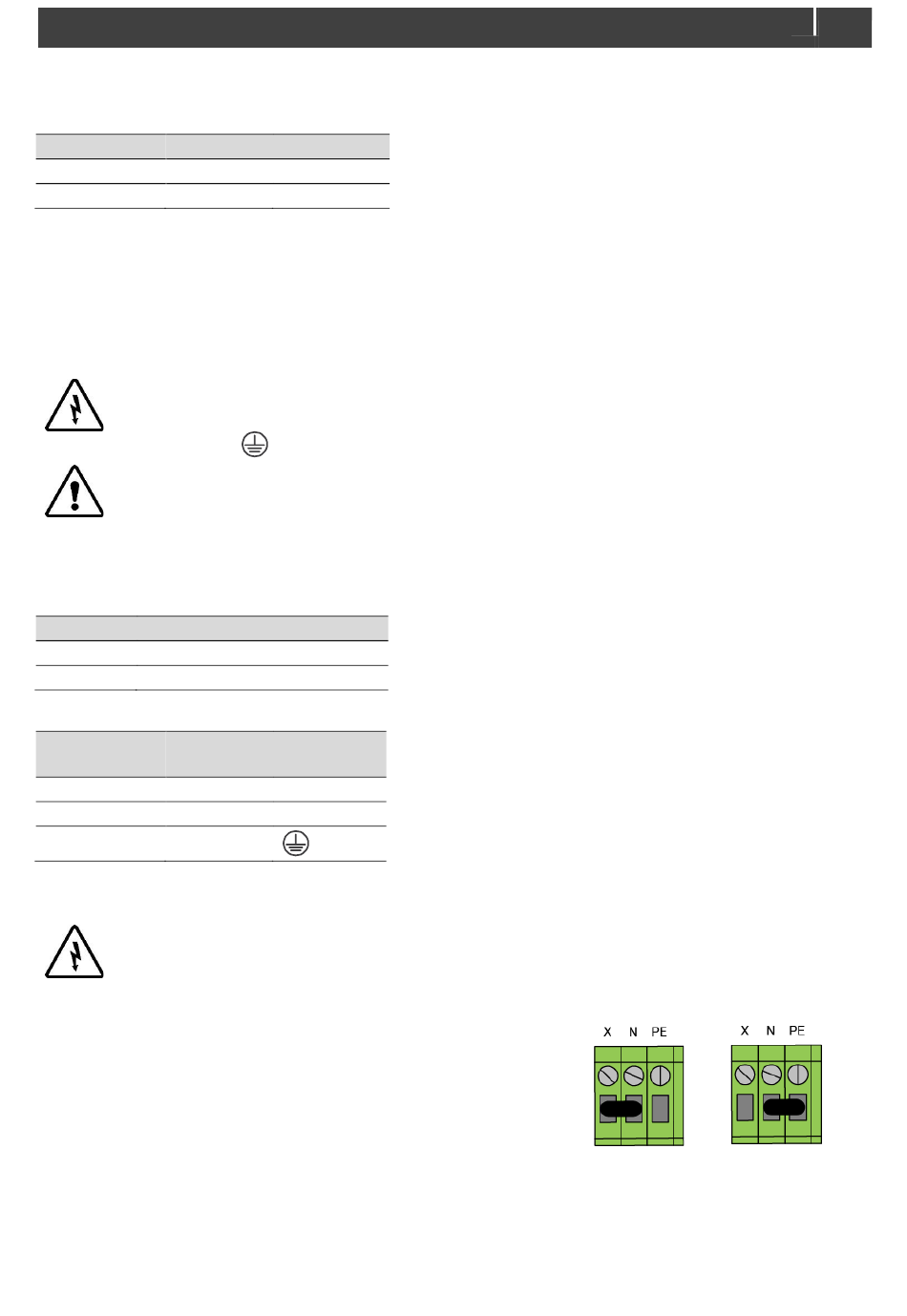

Si un RCD ou DDFT est utilisé, placez le cavalier du système de mise à la
terre (situé sur le côté gauche du CombiMaster) sur N et PE.
4.5.4
Câblage réseau (CZone/MasterBus)
Le CombiMaster peut être connecté à un réseau CZone ou MasterBus. Pour CZone, utilisez un câble de liaison RJ45
Mastervolt-CZone pour le connecter à la rocade CZone. Pour MasterBus, utilisez un câble MasterBus et connectez en
guirlande le CombiMaster aux autres appareils. Les deux réseaux ont besoin d'un dispositif de terminaison aux deux
Gamme CombiMaster 230 V – Manuel d'installation et d'utilisation
Connexion à :
+ (POS)
– (NEG)
) à la coque ou au châssis.
Connecter à :
L
N
Réglage par défaut
PEN combiné
11
